Pmod DA1
4个8位D/A输出
特性
  • 两个8位dac
  • 四个承兑交单转换频道
  • 最大转化率为1.875 MSa
  • 6针Pmod连接器与GPIO接口
电
公共汽车
SPI
规范版本
1.2.0
逻辑电平
3.3 v
物理
宽度
1.0英寸(2.5厘米)
长度
0.80英寸(2.03厘米)
设计资源
坏的部分
文档
主要集成电路
AD7303
参考手册
Pmod DA1参考手册
示意图
j - 1引出线
销1
~同步
销2
D0
销3
D1
销4
SCK
销5
接地
销6
VCC
J2引出线
销1
A1
销2
B1
销3
A2
销4
B2
销5
接地
销6
VCC

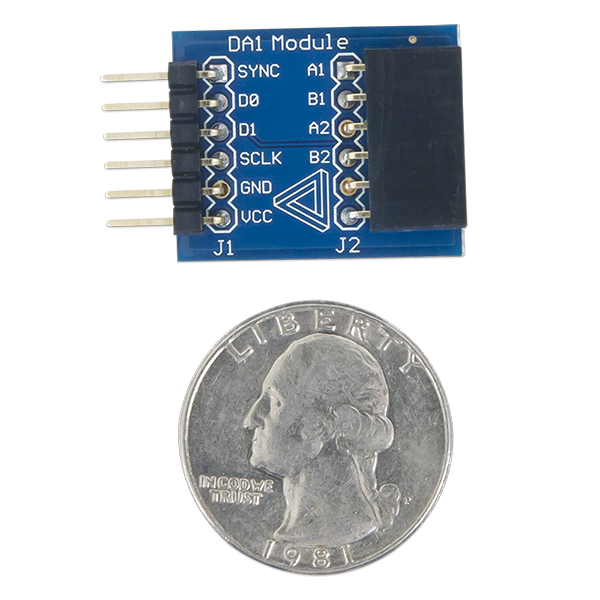

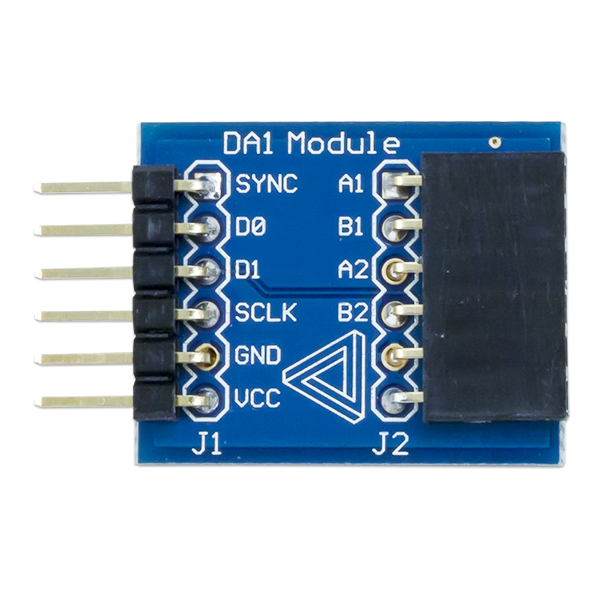

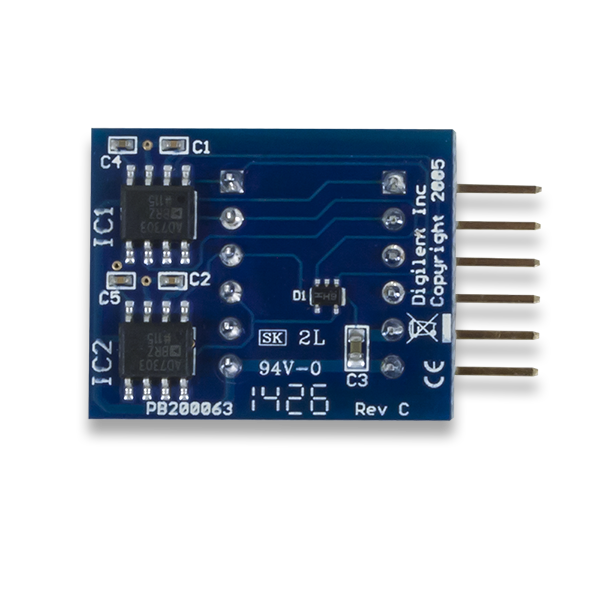

Digilent Pmod DA1 (Revision C)是一个8位数模转换模块，可以同时输出多达四个不同的模拟信号。这个模块是理想的用户谁想输出一个可变的电压信号，但不想使用他们的系统板的模拟能力引脚。
