Pmod SD

买 参考手册 技术支持
Pmod SD
全尺寸SD卡槽
特性
  • 全尺寸SD卡槽
  • 存储和访问大量的数据从您的系统板
  • 不限制文件系统或内存大小的SD卡使用
  • 1位和4位通信
  • 12针Pmod接口，带SPI接口
电
公共汽车
SPI
规范版本
1.2.0
逻辑电平
3.3 v
物理
宽度
1.8英寸(4.57厘米)
长度
1.8英寸(4.57厘米)
设计资源
坏的部分
3 d CAD文件
pmod_sd.zip
文档
参考手册
Pmod SD参考手册
示意图
j - 1引出线
销1
~ CS
销2
莫西人
销3
味噌
销4
SCK
销5
接地
销6
VCC
销7
DAT1
销8
DAT2
销9
CD
销10
WP
销11
接地
销12
VCC
注意:我们在这个产品的包装上发现了一个小印刷错误。上面的pinout是正确的。

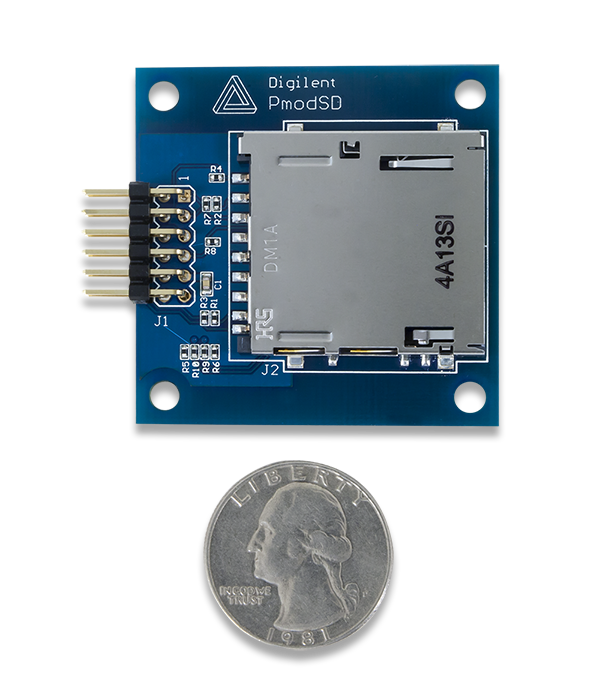

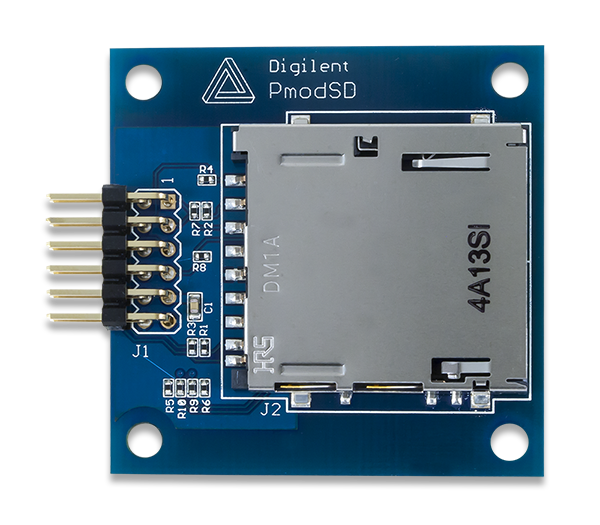

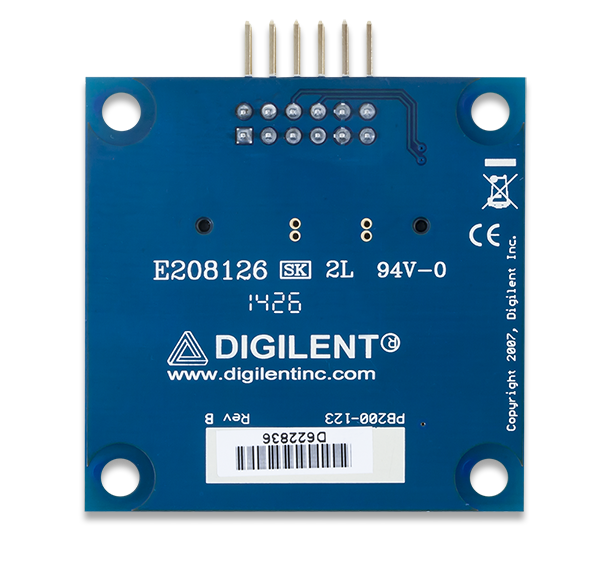

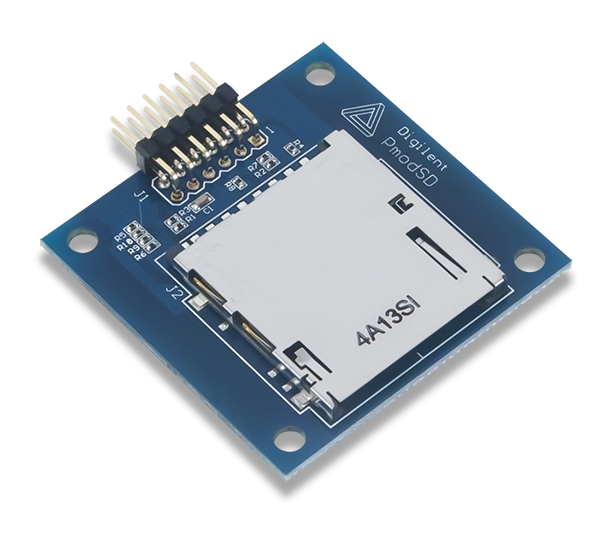

Digilent Pmod SD(修订版B)允许系统板从SD卡读取和写入。没有对文件系统或SD卡内存大小的限制，用户将能够从他们的系统板存储和访问大量的数据。



教程

示例项目

微处理器
可编程逻辑

额外的资源

  • 规范版本1.2.0:PDF
，，，，，
