Pmod™

Pmod™是Digilent定义的外设模块和小型I/O接口板的标准，为扩展可编程逻辑和微控制器板的功能提供了理想的方式。它们允许敏感的信号调理电路和大功率驱动电路被放置在它们最有效的地方——靠近传感器和驱动器。

Pmods与主板通信使用6、8或12针连接器，可以携带多个数字控制信号，利用标准串行协议，如SPI和I²C。Pmods允许更有效的设计，只在需要的地方路由模拟信号和电源，远离数字控制器板。

Pmod被设计成直接插入到符合Digilent Pmod接口规范的Pmod主机端口。此外，Digilent Pmod标准还通过参考手册、代码示例、用户指南和技术支持，为表单因素、通信协议和访问目标受众制定了指导方针。参见表1获得最新版本规范的链接:

规范版本 发布日期 下载
1.3.1 2020年的10月28日 PDF
以前的版本

表1。Digilent Pmod规范



图像
的名字
公共汽车
逻辑电平
规范版本

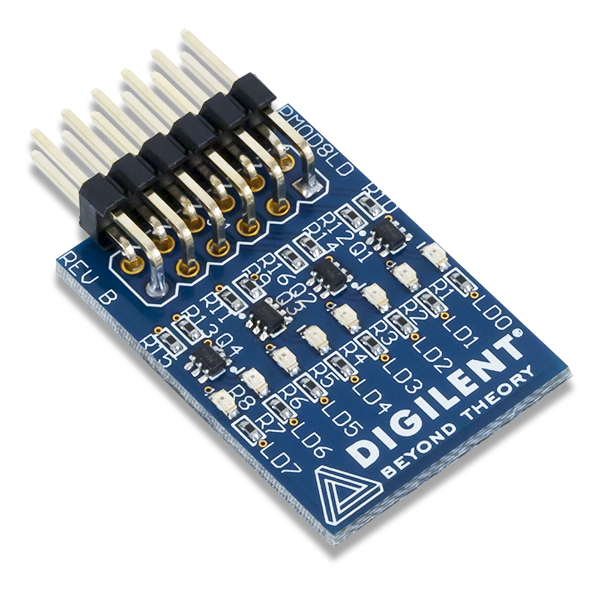

Pmod 8 ld

GPIO

3.3 v

1.3.0

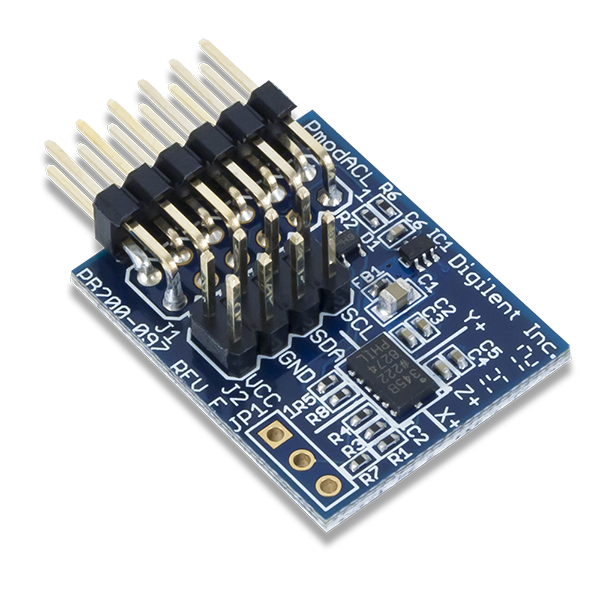

Pmod ACL

我²C-SPI

3.3 v

1.3.0

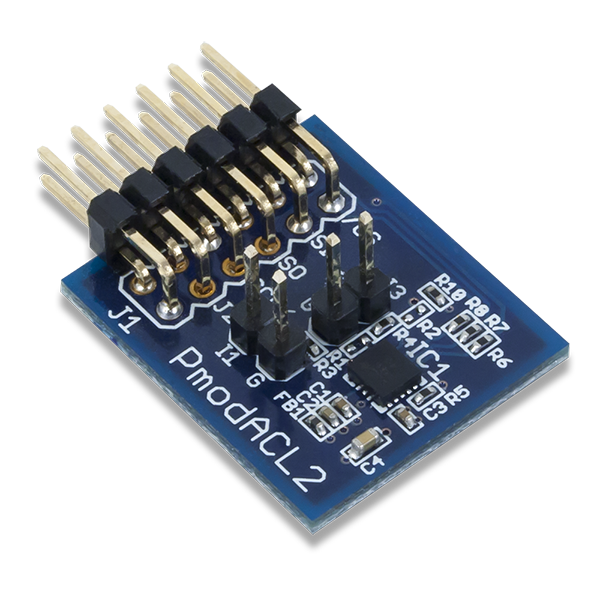

Pmod ACL2

SPI

3.3 v

1.2.0

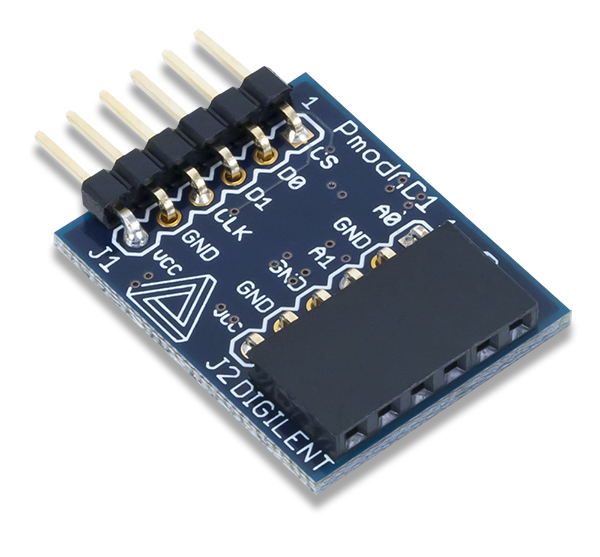

Pmod AD1

SPI

3.3 v或5 v

1.2.0
Pmod AD2

我²C

3.3 v

1．0

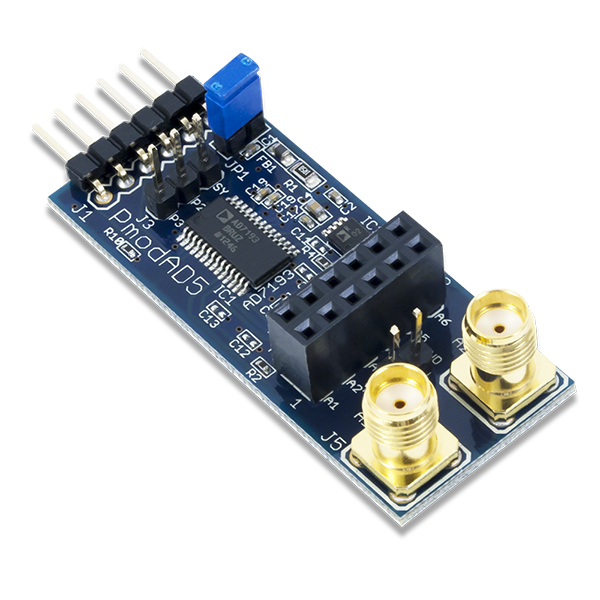

Pmod AD5

SPI

3.3 v

1.2.0
Pmod肌萎缩性侧索硬化症

SPI

3.3 v

1.2.0

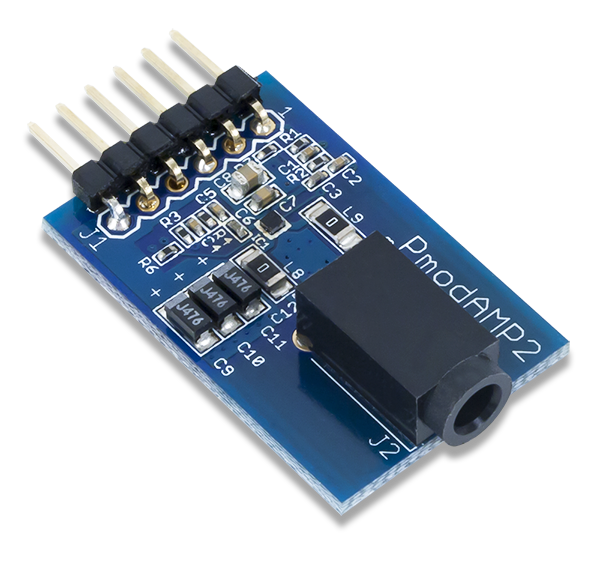

Pmod AMP2

GPIO

3.3 v

1.2.0
Pmod手臂

我²C

3.3 v

1.2.0
Pmod aq

我²C

1.8 V到3.3V

1.2.0

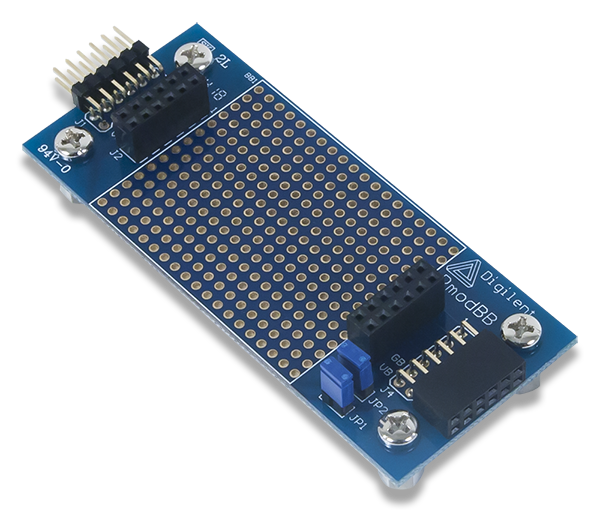

Pmod BB

GPIO

3.3 v

1.2.0

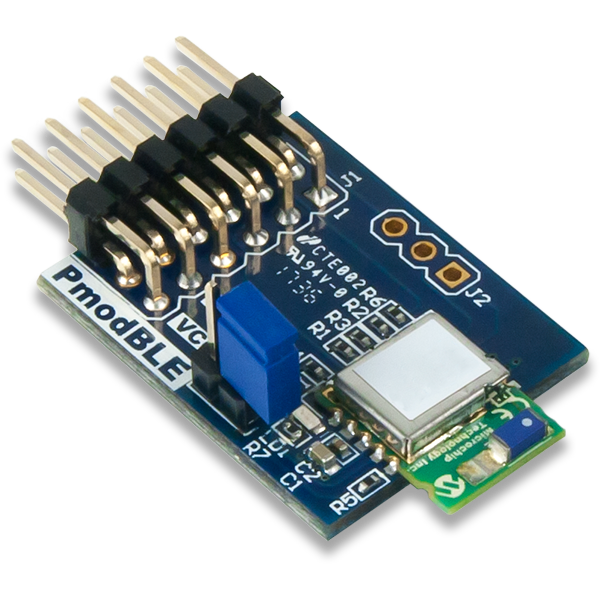

Pmod祝福

UART

3.3 v

1.2.0
Pmod BT2

UART

3.3 v

1.2.0

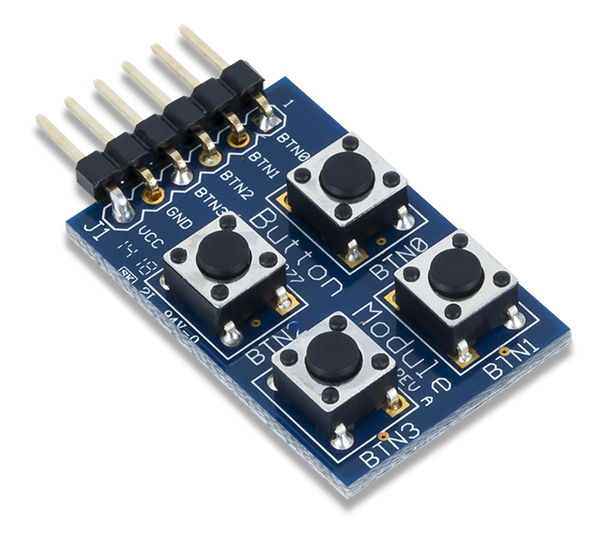

Pmod BTN

GPIO

3.3 v

1.2.0

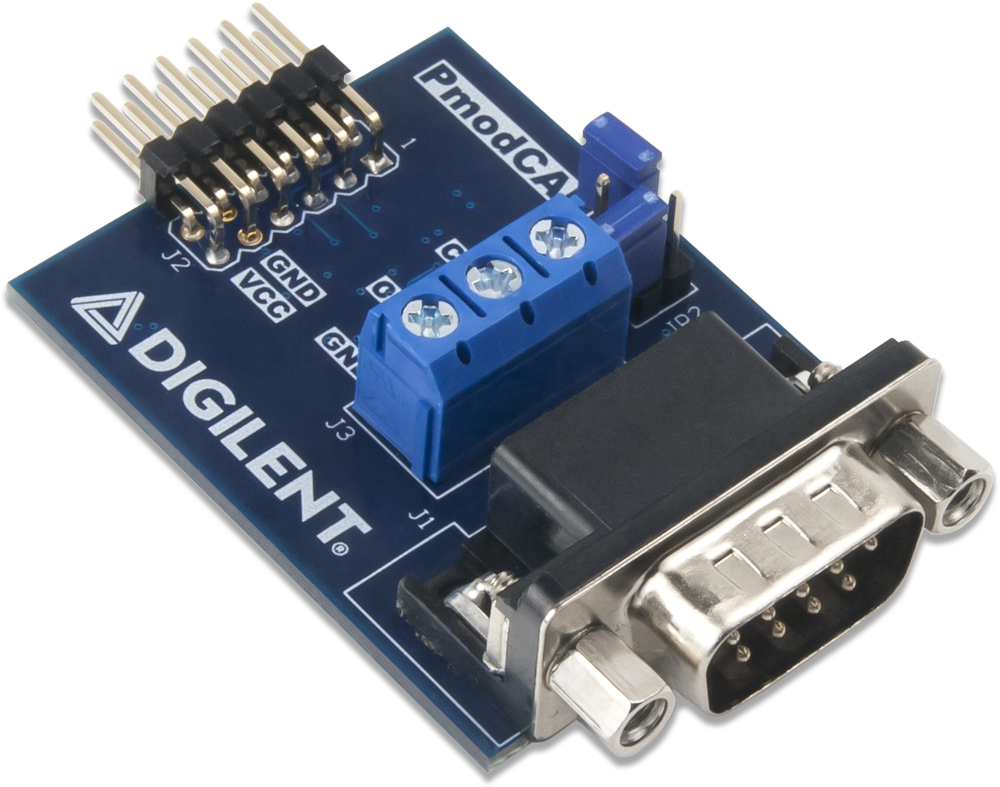

Pmod可以

SPI

3.3 v

1.2.0

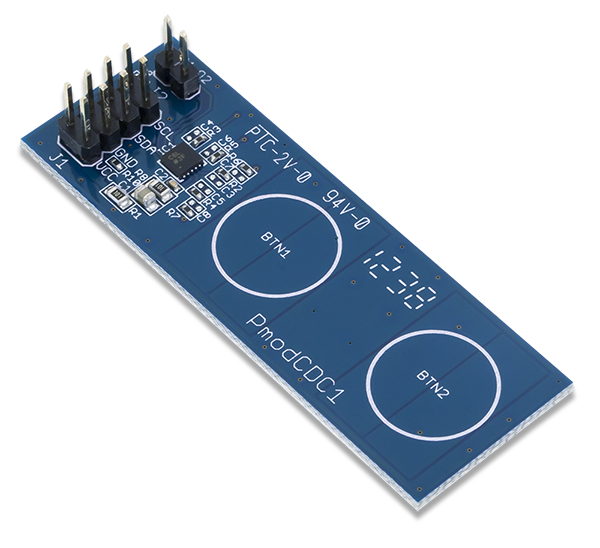

Pmod CDC1

我²C

3.3 v

1．0

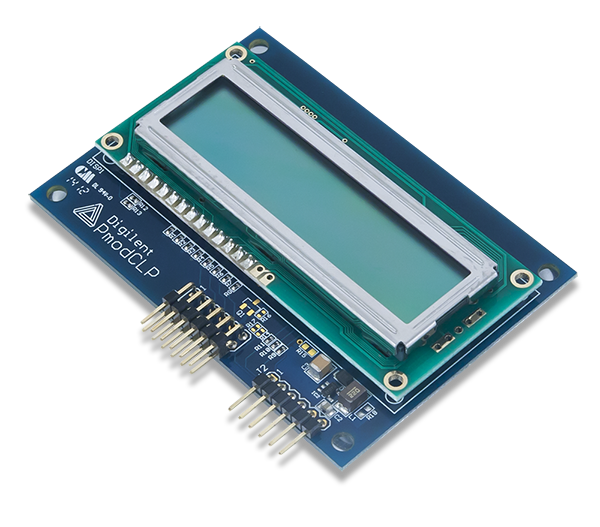

Pmod CLP

GPIO

3.3 v

1.2.0

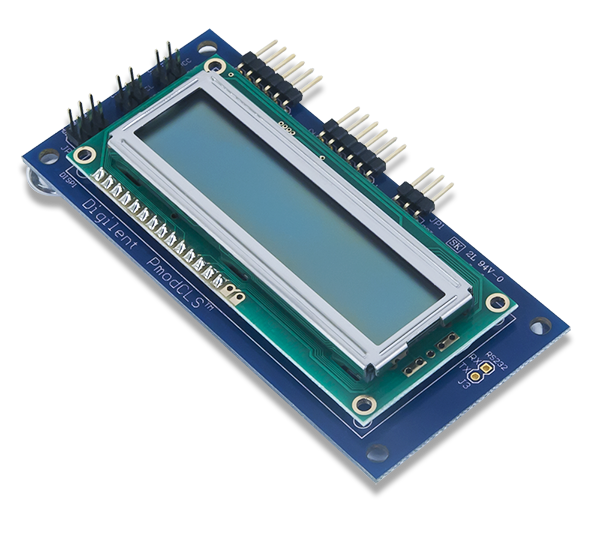

Pmod CLS

SPI，UART，我²C

3.3 v

遗留Pmod

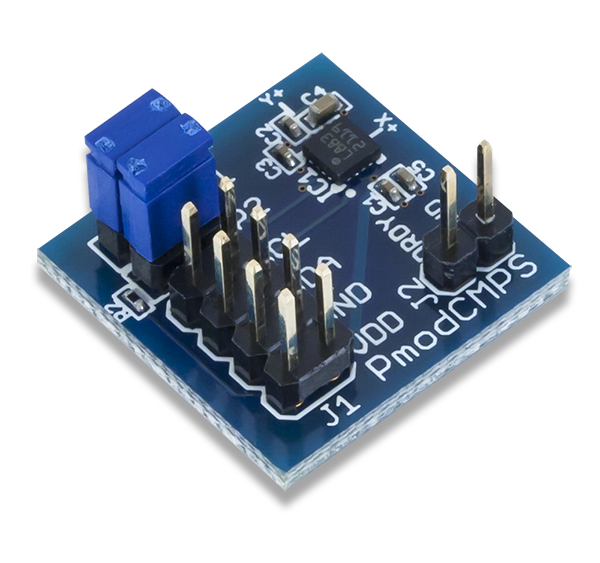

Pmod CMPS

我²C

3.3 v

1．0

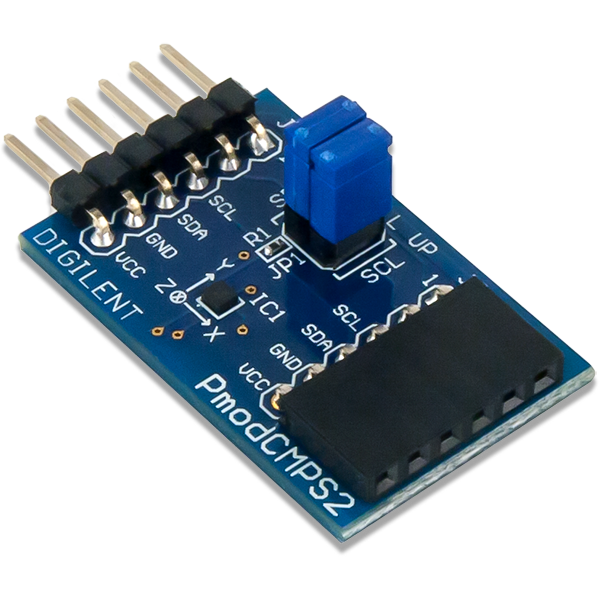

Pmod CMPS2

我²C

3.3 v

1.2.0

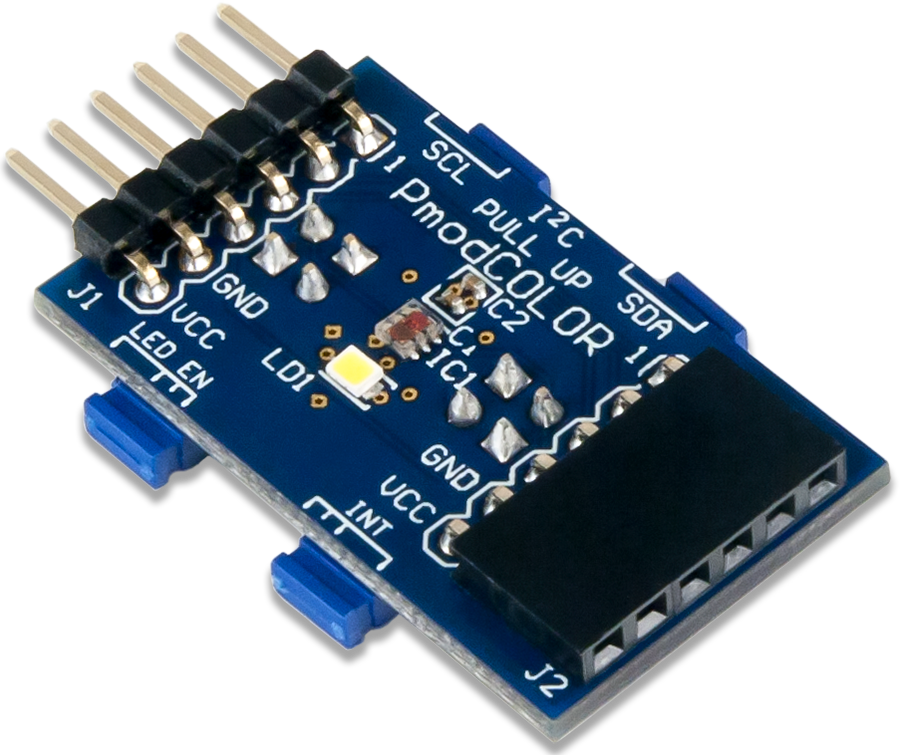

Pmod颜色

我²C

3.3 v

1.2.0

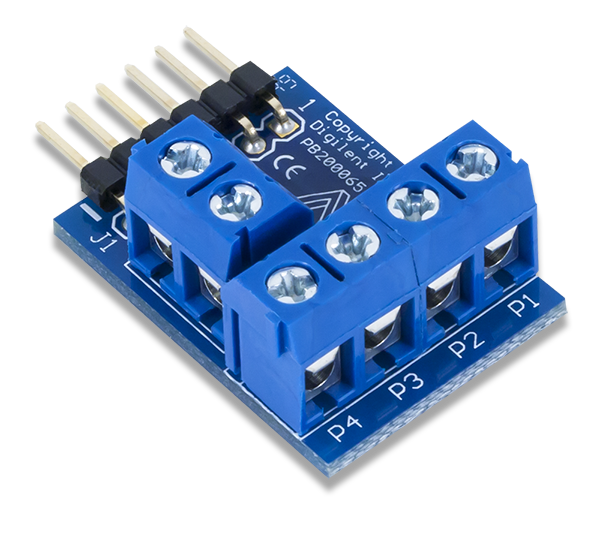

Pmod CON1

GPIO

3.3 v

1.2.0
Pmod CON3

GPIO

3.3 v

1.2.0

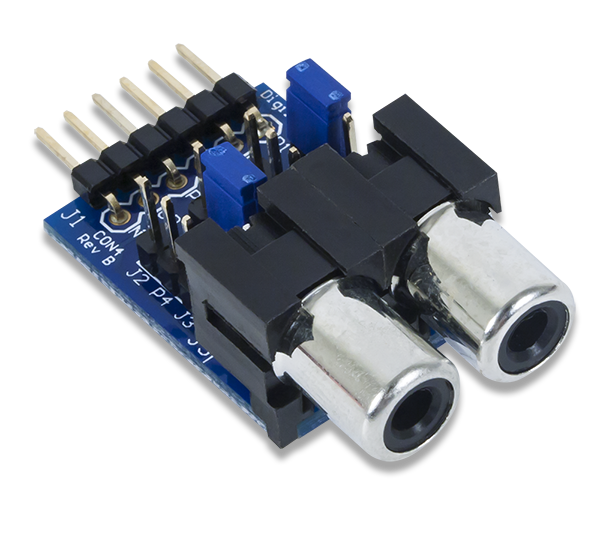

Pmod CON4

GPIO

3.3 v

1.2.0

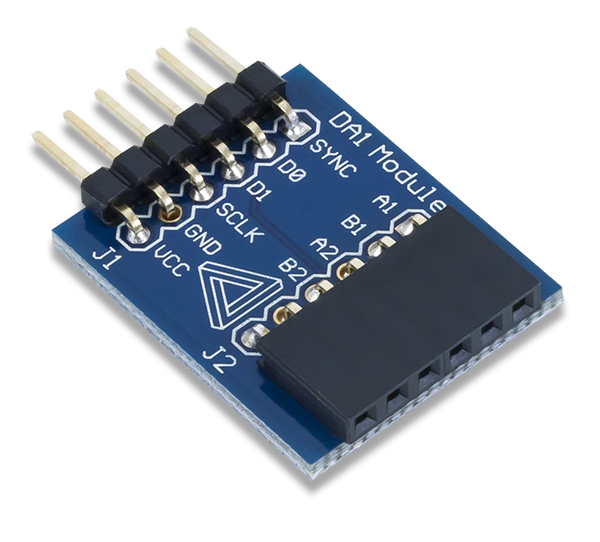

Pmod DA1

SPI

3.3 v

1.2.0

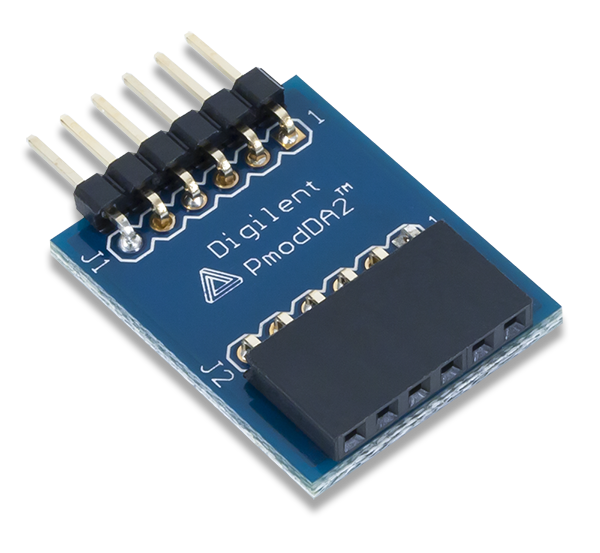

Pmod DA2

GPIO

3.3 v

1.2.0

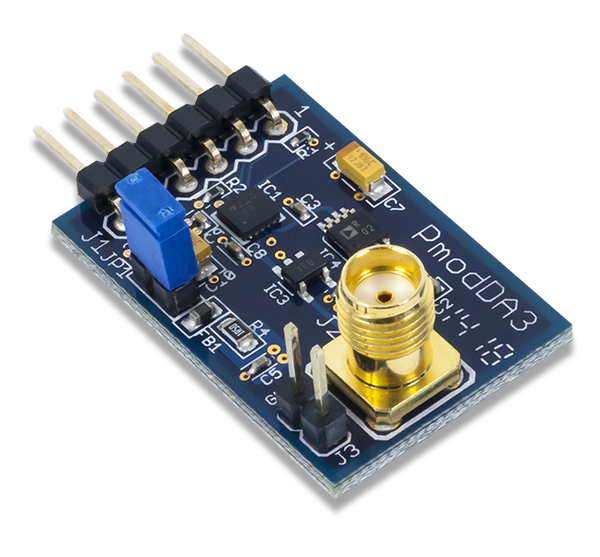

Pmod DA3

SPI

3.3 v

1.2.0

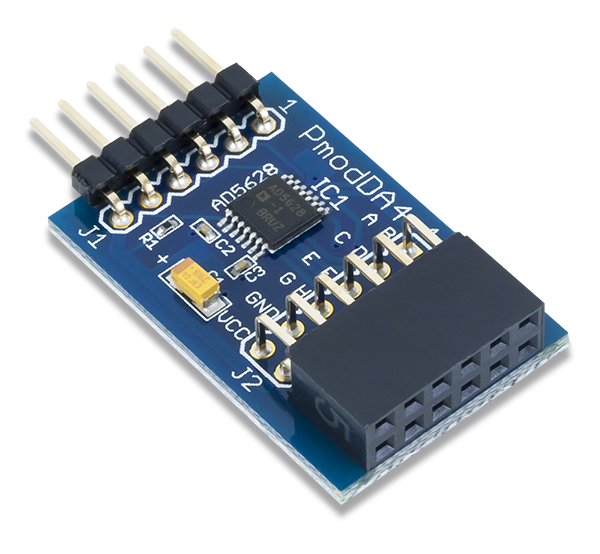

Pmod DA4

SPI

3.3 v

1.2.0

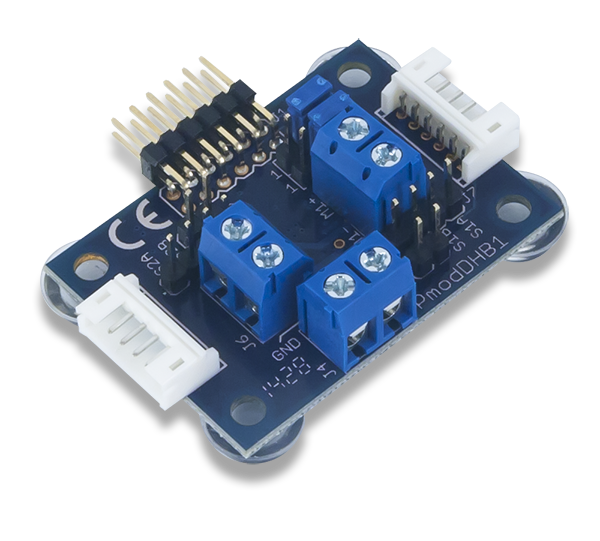

Pmod DHB1

GPIO

3.3 v

遗留Pmod
Pmod浸

GPIO

3.3 v

1.2.0
Pmod DPG1

SPI

3.3 v

1.2.0

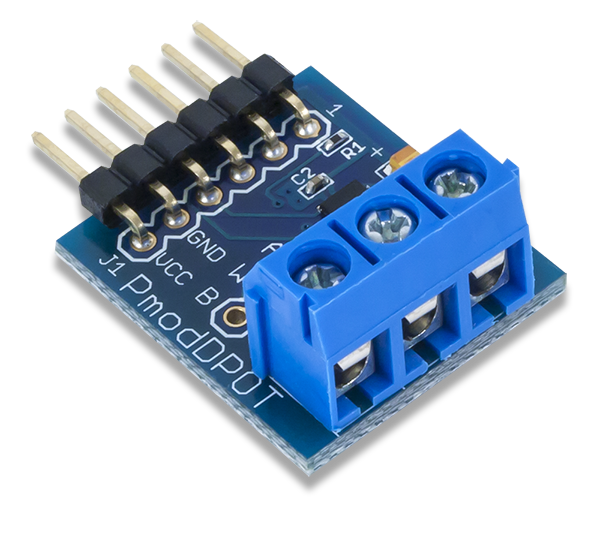

Pmod DPOT

SPI

3.3 v

1.2.0

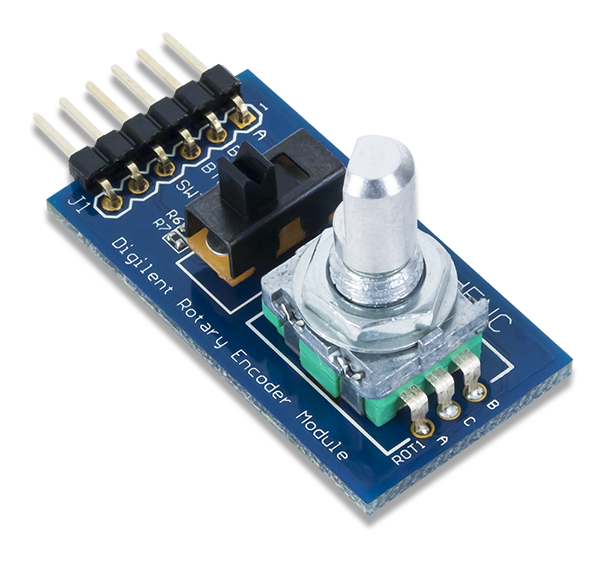

Pmod ENC

GPIO

3.3 v

1.2.0
Pmod ESP32

UART，SPI

3.3 v

1.2.0
Pmod GPS

UART

3.3 v

1.2.0

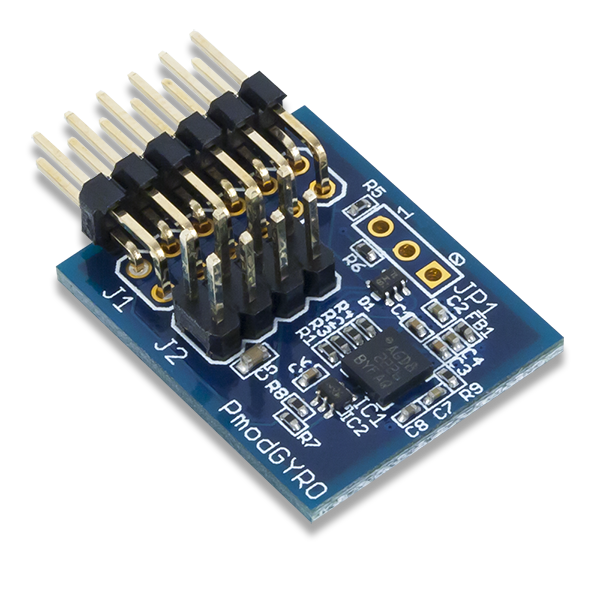

Pmod陀螺

SPI，我²C

3.3 v

1.2.0

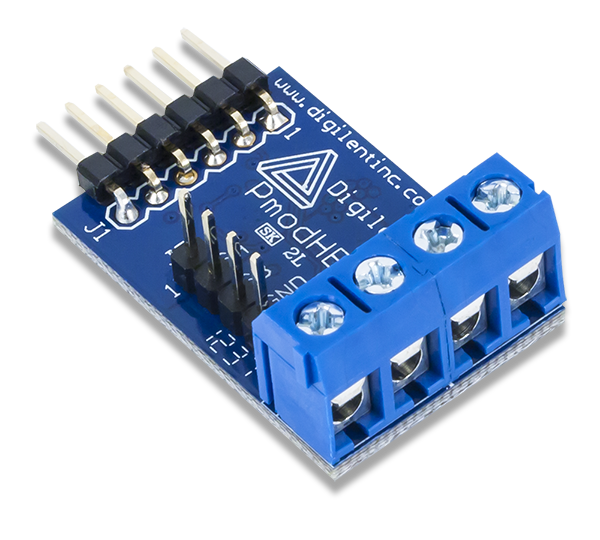

Pmod HB3

SPI

3.3 v

1.2.0
Pmod HB5

GPIO

3.3 v

1.2.0

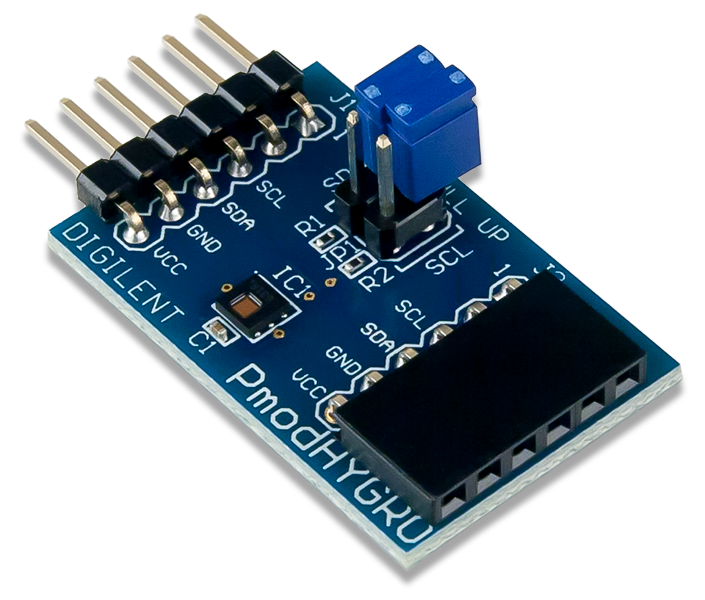

Pmod HYGRO

我²C

3.3 v或5 v

1.2.0

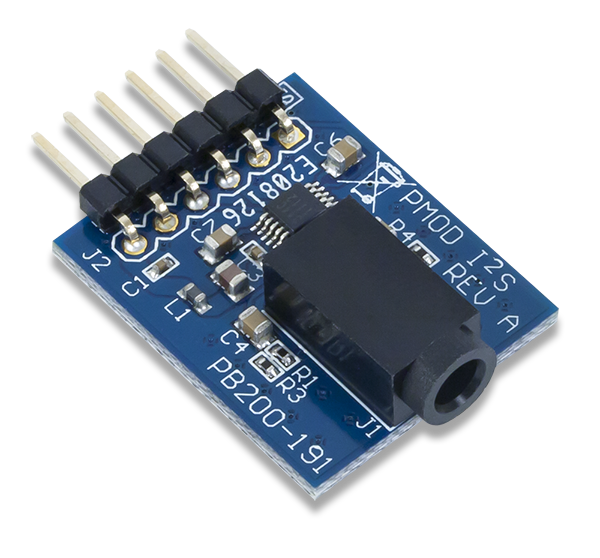

Pmod i2

GPIO

3.3 v

1.2.0

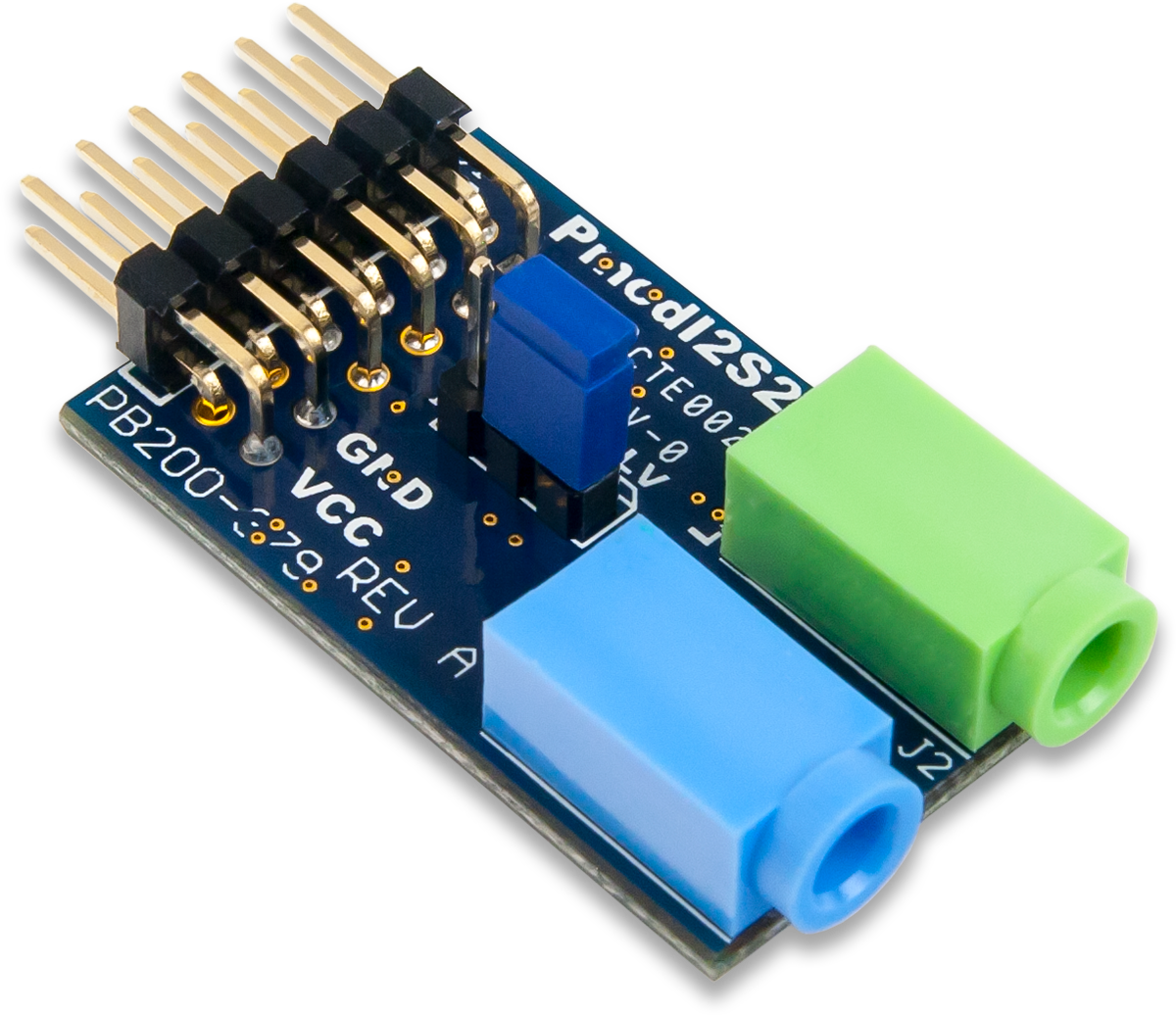

Pmod I2S2

GPIO

3.3 V

1.2.0

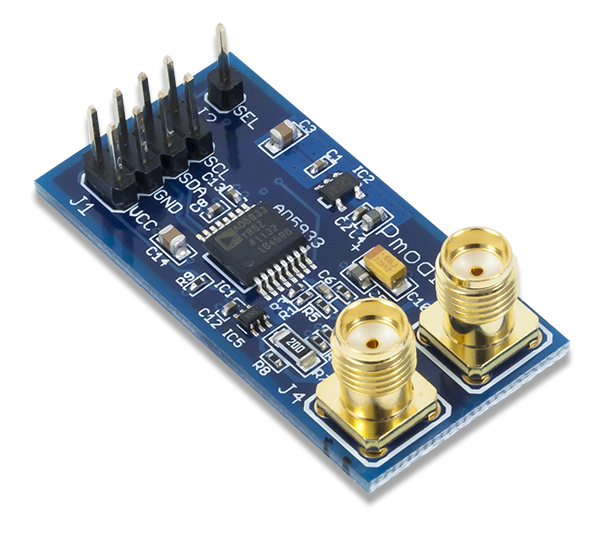

Pmod IA

我²C

3.3 v

1．0

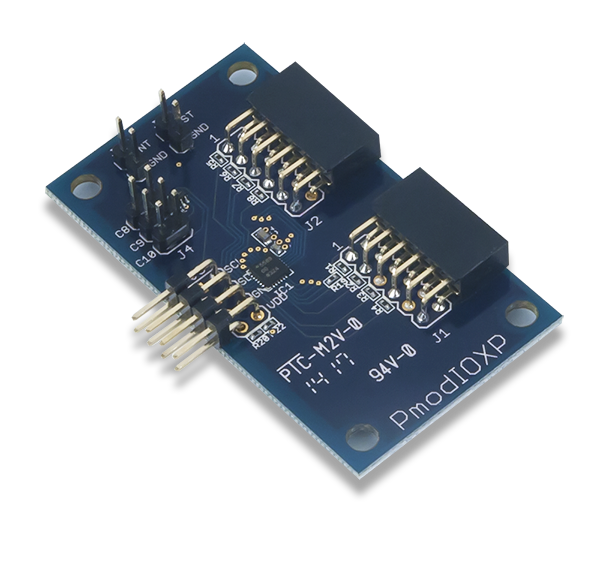

Pmod IOXP

我²C

3.3 v

1．0

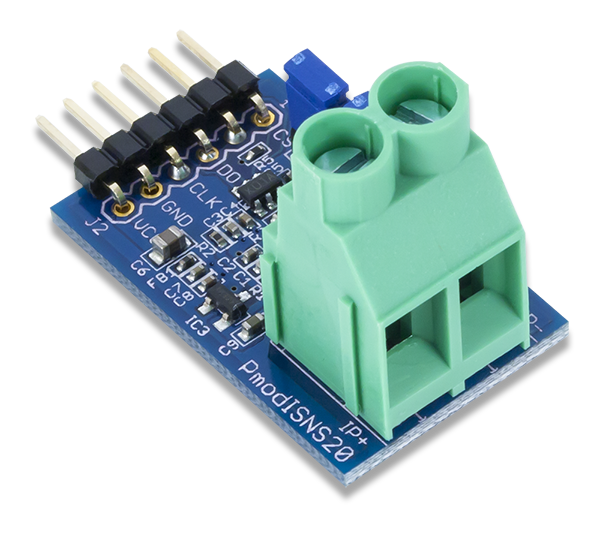

Pmod ISNS20

SPI

3.3 v

1.2.0

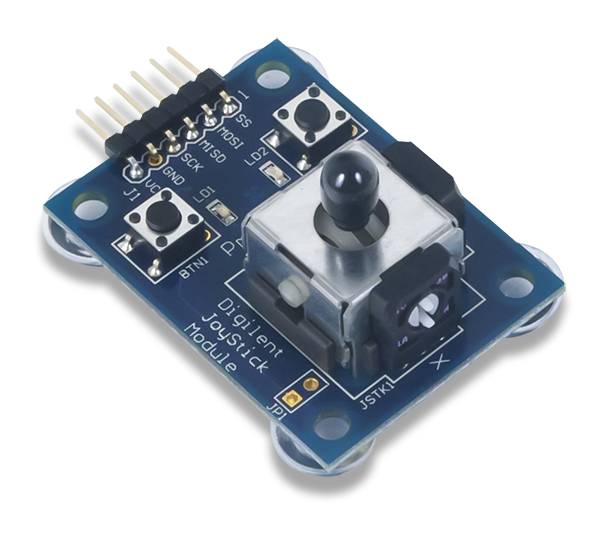

Pmod JSTK

SPI

3.3 v

1.2.0
Pmod JSTK2

SPI

3.3 v

1.2.0

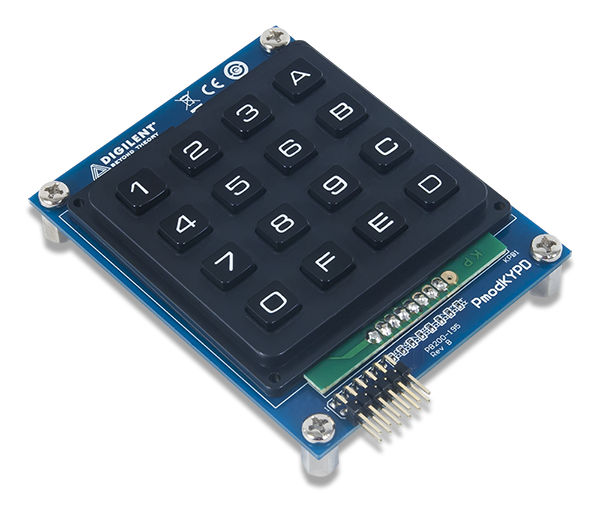

Pmod KYPD

GPIO

3.3 v

1.2.0

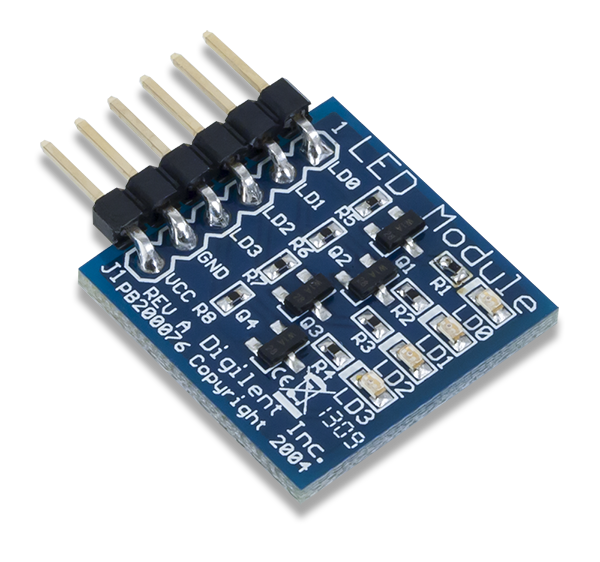

Pmod领导

GPIO

3.3 v

1.2.0

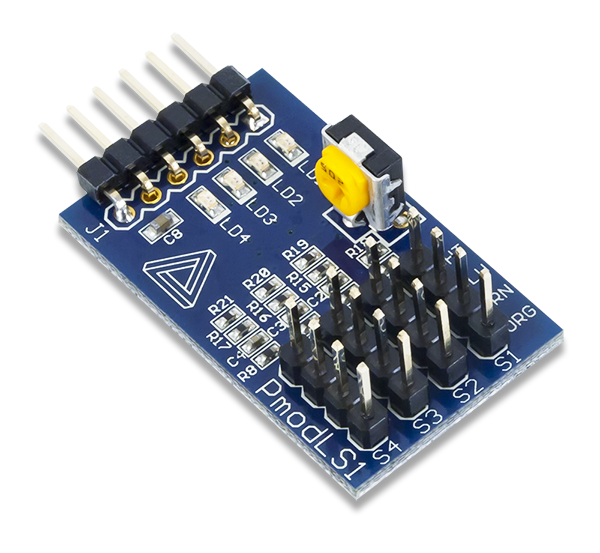

Pmod LS1

GPIO

3.3 v

1.2.0

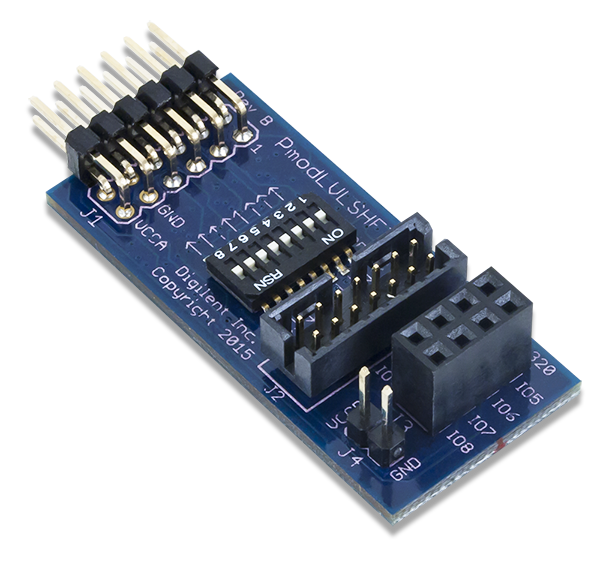

Pmod LVLSHFT

GPIO

1.8 v至5.5 v

1.2.0

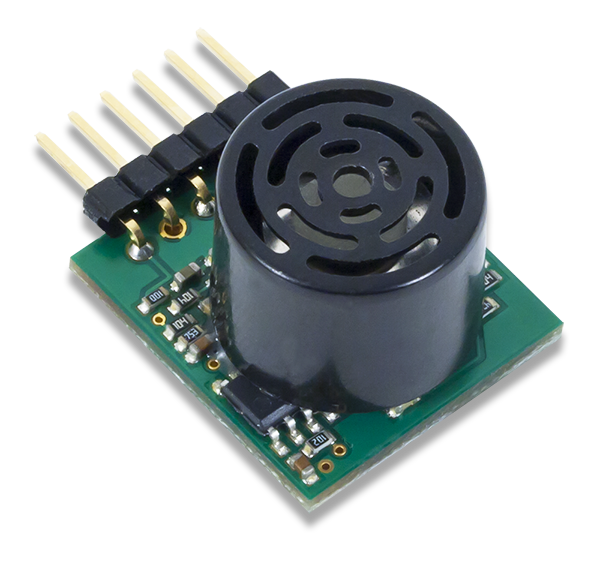

Pmod MAXSONAR

UART，GPIO

3.3 v

1.2.0
Pmod MIC3

SPI

3.3 v

1.2.0
Pmod MicroSD

SPI

3.3 v

1.2.0
Pmod mtd

SPI

3.3 v

1.2.0
Pmod导航

SPI

3.3 v

1.2.0

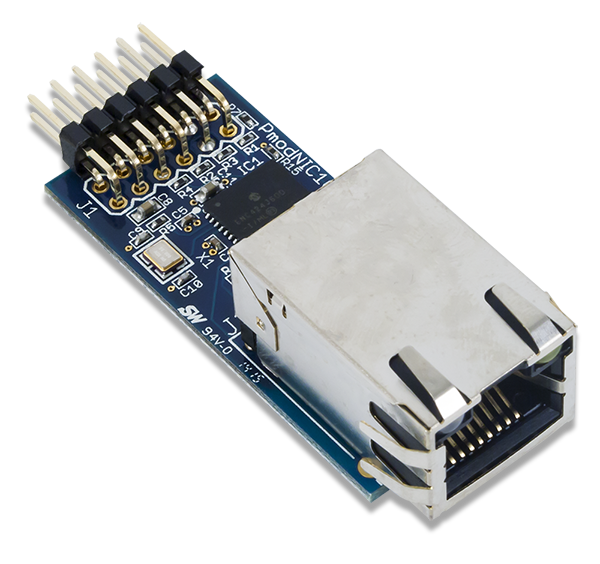

Pmod NIC100

SPI

3.3 v

1.2.0
Pmod OC1

GPIO

3.3 v

1.2.0

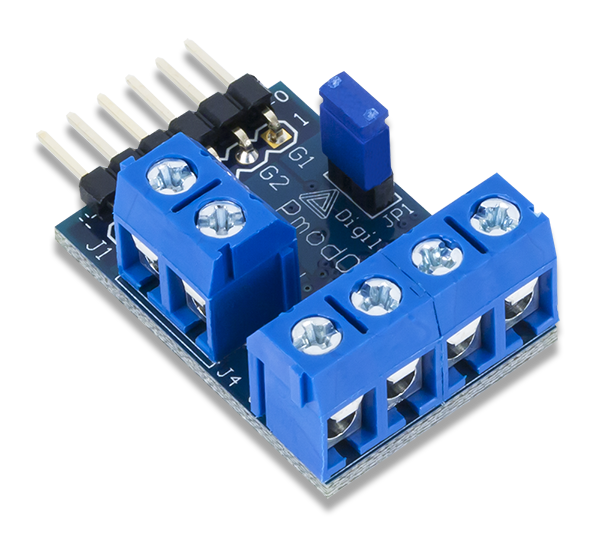

Pmod OD1

GPIO

3.3 v

1.2.0

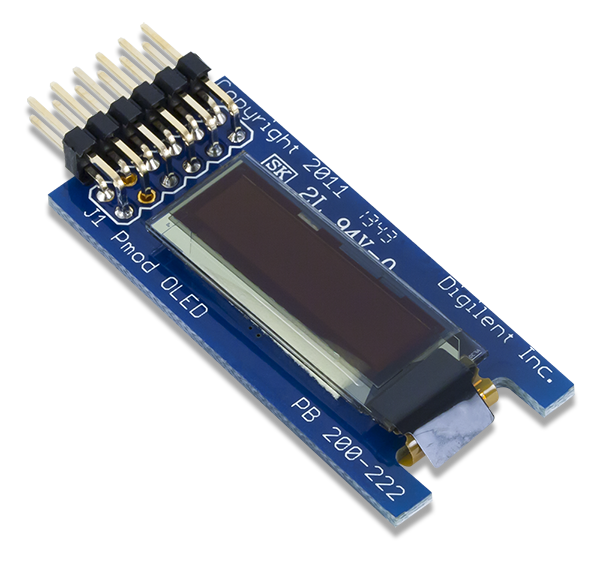

Pmod OLED

SPI

3.3 v

1.2.0
Pmod OLEDrgb

SPI

3.3 v

1.2.0
Pmod PIR

GPIO

1.8 V到3.3V

1.2.0

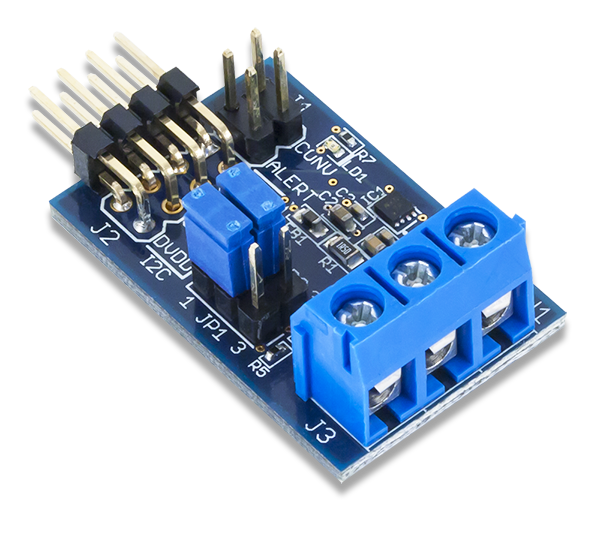

Pmod PMON1

我²C

3.3 v

1．0
Pmod PS2

GPIO

3.3 v或5 v

1.2.0

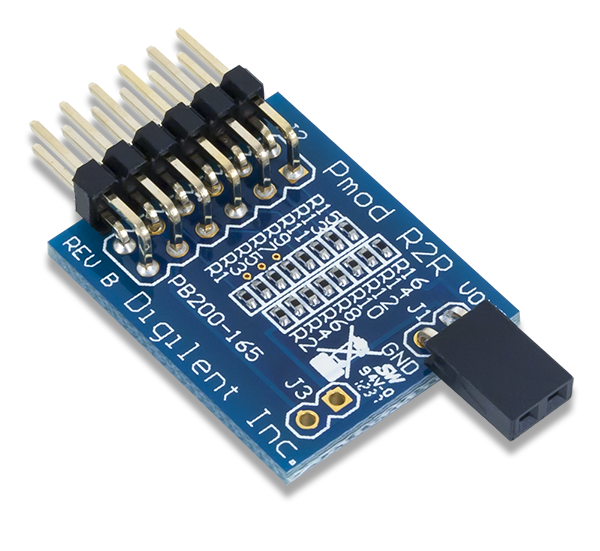

Pmod R2R

GPIO

3.3 v

1.2.0

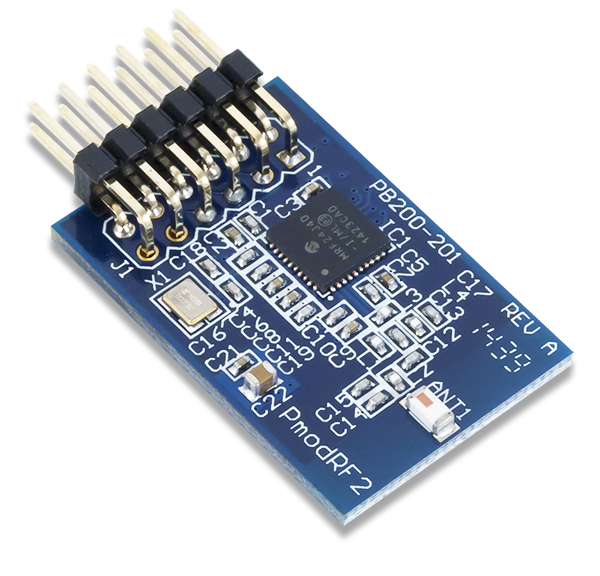

Pmod RF2

SPI

3.3 v

1.2.0

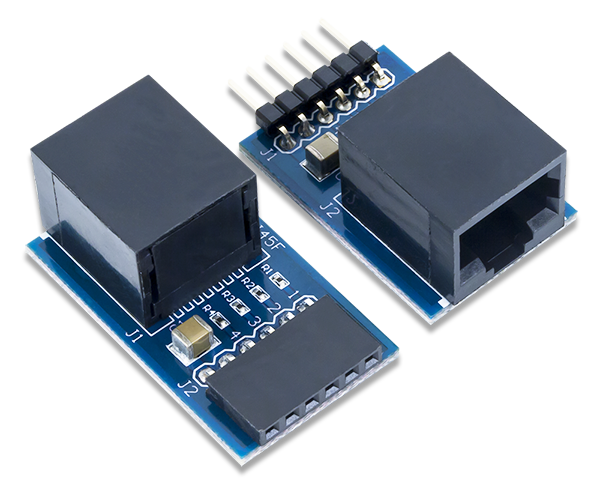

Pmod RJ45

GPIO

3.3 v

1.2.0

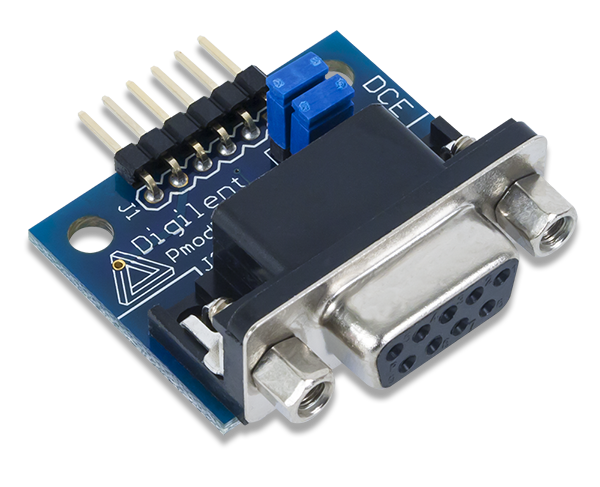

Pmod RS232

UART

3.3 v

1．0
Pmod RS485

UART

3.3 v

1.2.0

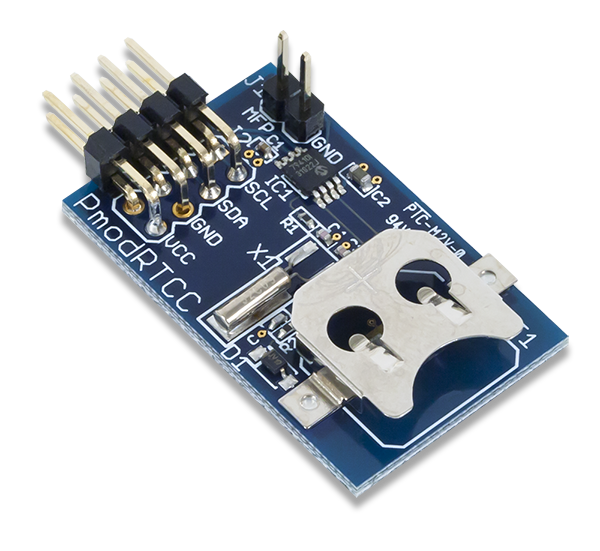

Pmod RTCC

我²C

3.3 v

1．0
Pmod SD

SPI

3.3 v

1.2.0
Pmod科幻

SPI

3.3 v

1.2.0

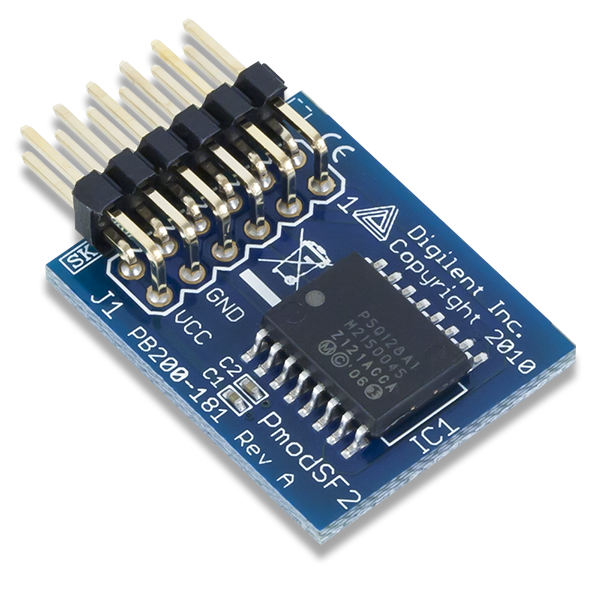

Pmod SF2

SPI

3.3 v

1.2.0

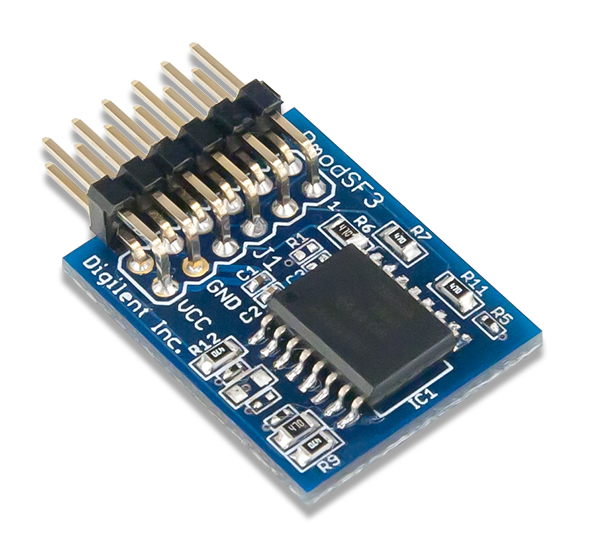

Pmod SF3

SPI

3.3 v

1.2.0

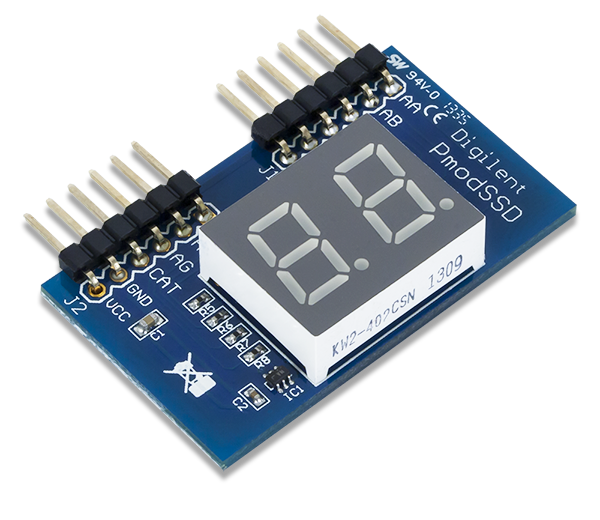

Pmod SSD

GPIO

3.3 v

1.2.0

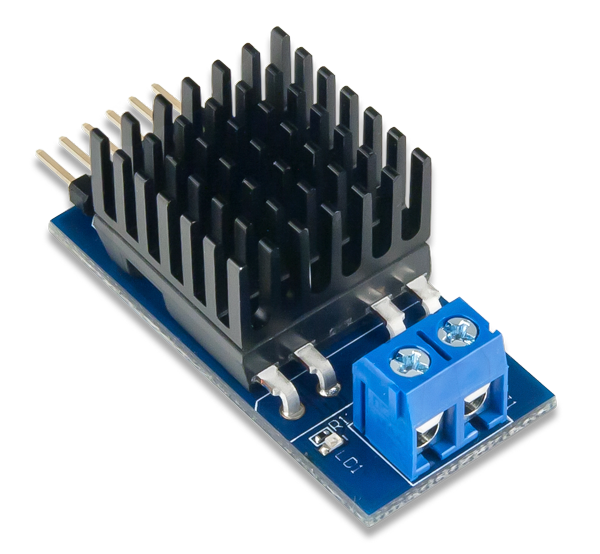

Pmod苏维埃社会主义共和国

GPIO

3.3 v

1.2.0
Pmod一步

GPIO

3.3 v

1.2.0

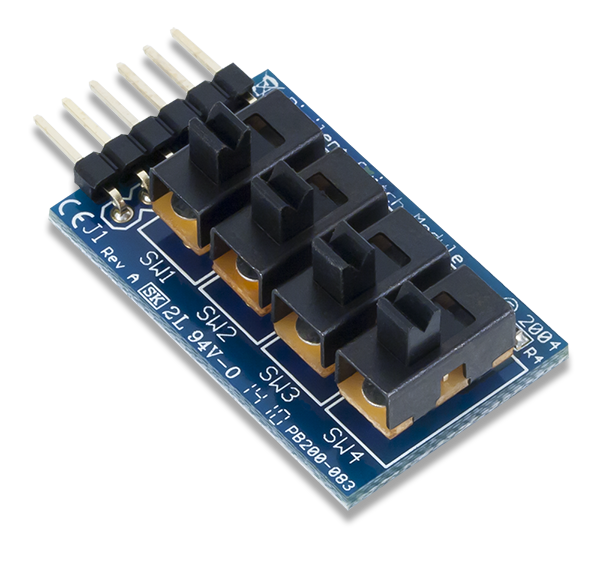

Pmod SWT

GPIO

3.3 v

1.2.0

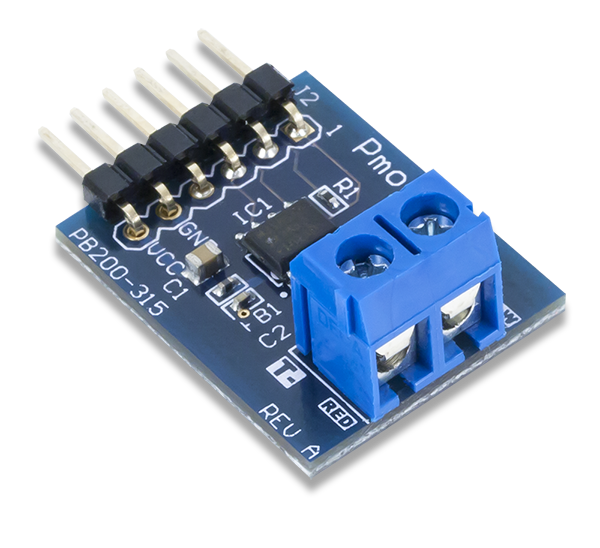

Pmod TC1

SPI

3.3 v

1.2.0
Pmod TMP2

我²C

3.3 v

1．0

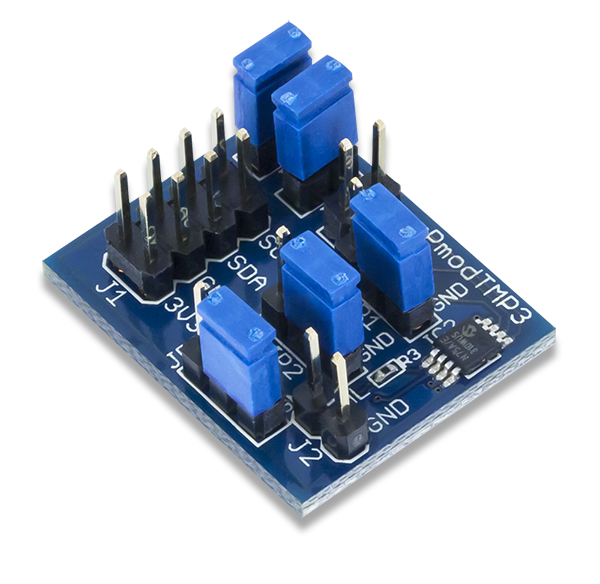

Pmod TMP3

我²C

3.3 v

1．0
Pmod ToF

我²C

1.8 V到3.3V

1.2.0

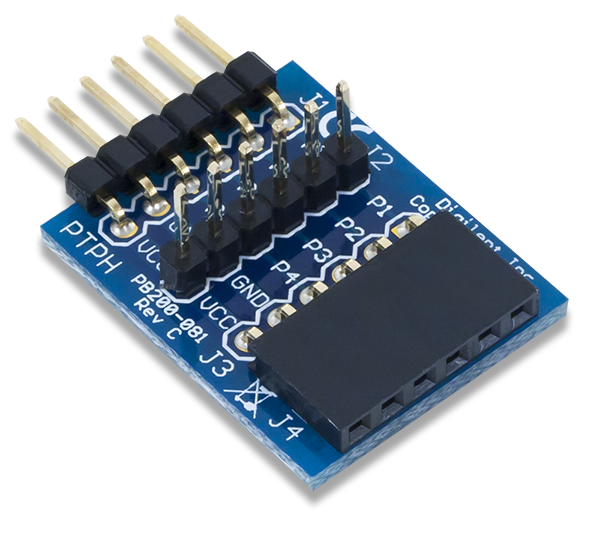

Pmod TPH energy

GPIO

3.3 v

1.2.0

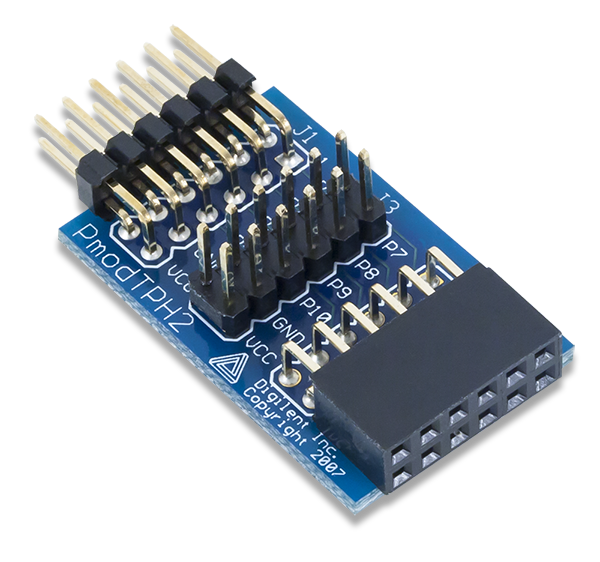

Pmod TPH2

GPIO

3.3 v

1.2.0
Pmod USBUART

UART

3.3 v

1.2.0

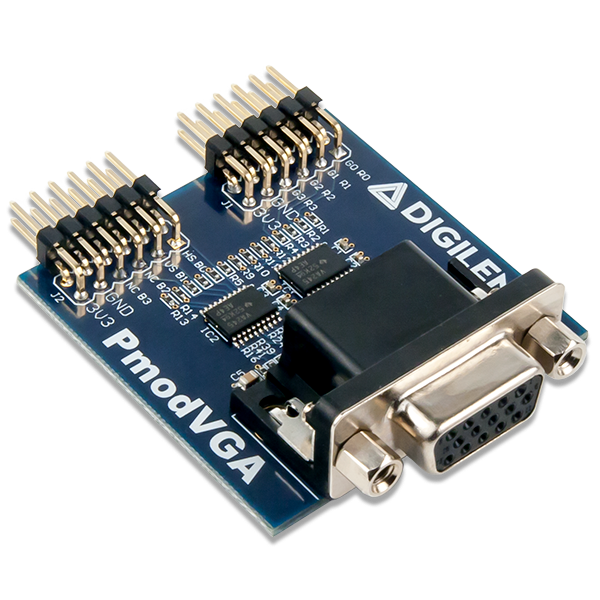

Pmod VGA

GPIO

3.3 v

1.2.0

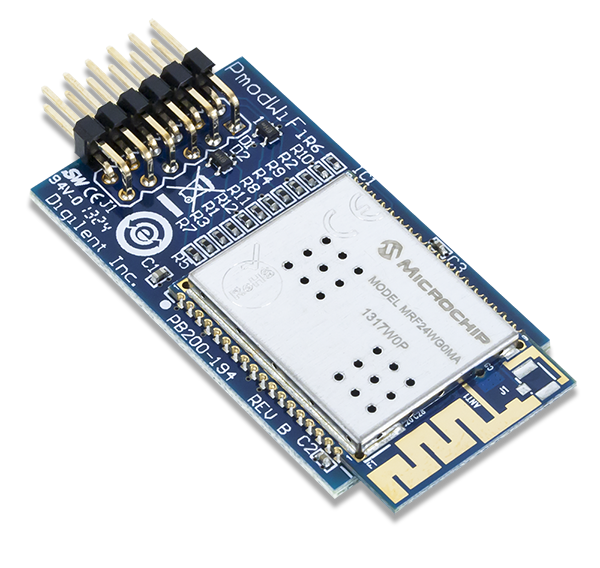

Pmod WiFi

SPI

3.3 v

1.2.0

Pmods乘公共汽车

SPI UART 我²C GPIO
