Anvyl
Spartan-6 FPGA训练板
特性
- 可编程通过USB-JTAG端口，从板载SPI Flash罗，或从USB记忆棒
- 来自Analog Devices的电压调整电路从主5V电源创建所需的3.3V、1.8V和1.2V电源
主要规格
逻辑单元
6822片
附近地区
4
人字拖
8
块内存
2.1兆比特
静态存储器
2 mb
时钟瓷砖
4 (8 dcm和4 pll)
DDR2
128 mb
DSP片
58
内部时钟
500 mhz +
Quad-SPI闪光
16 mb
以太网
10/100
连接和机载I/O
视频输出
1 HDMI
VGA
12位VGA端口
液晶显示器
4.3”宽格式背光液晶显示器
OLED
128×32像素0.9”OLED
LED显示屏
3位数字7段显示
音频
i2音频编解码器
晶体振荡器
100兆赫
USB
USB2编程端口
键盘
16个标签键(0-F)
滑动开关
8
指拨开关
两组8人
按钮
4按钮
I / o
32
Pmod连接器
7
发光二极管
14(10红，2黄，2绿)
电
权力
5V (2.1mm同轴)电源
物理
宽度
8.3
长度
10.8

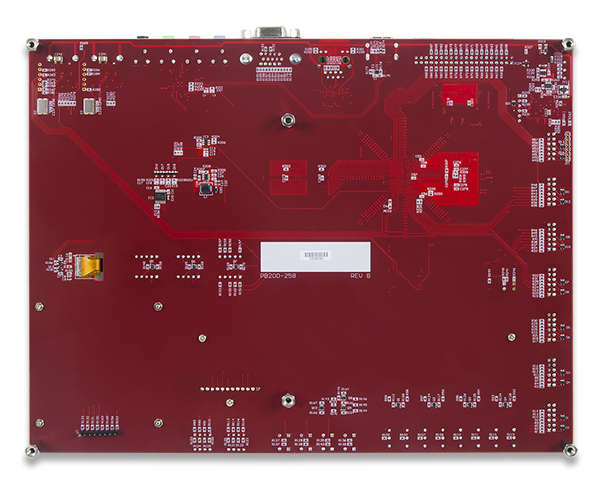

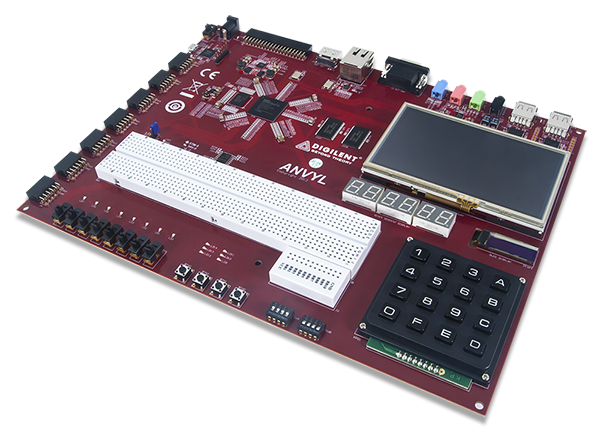

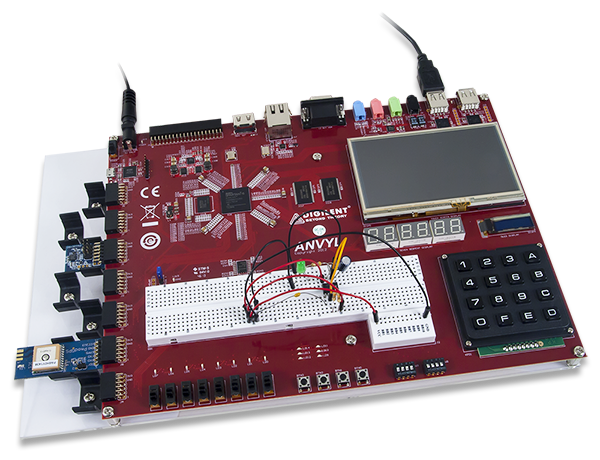

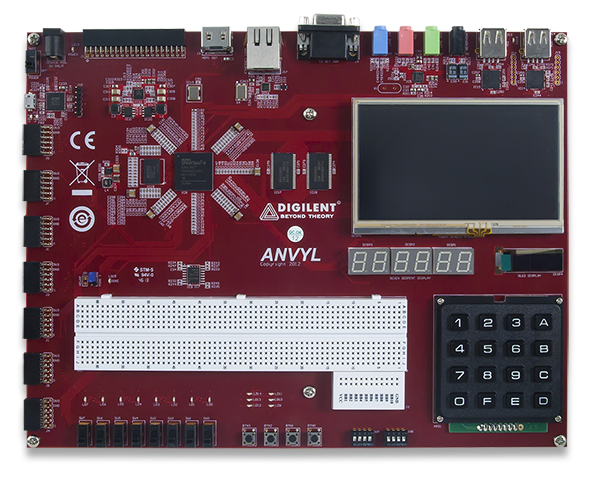

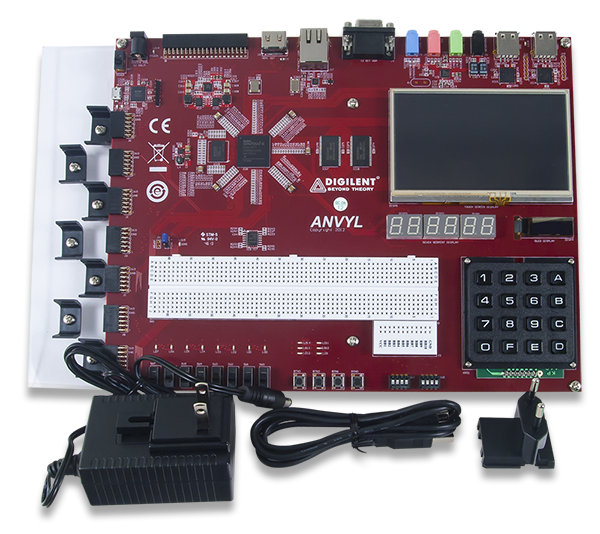

Anvyl FPGA开发平台是基于速度级为3 -3的Xilinx Spartan-6 LX45 FPGA的完整的、随时可用的数字电路开发平台。大型FPGA, 100兆以太网，HDMI视频，128MB DDR2内存，4.3英寸领导背光液晶显示器触摸屏,128×32像素OLEDAnvyl是能够支持基于Xilinx的MicroBlaze的嵌入式处理器设计的FPGA学习站的理想平台，它具有显示器、630连接点面包板、多个USB HID控制器和I2S音频编解码器。Anvyl兼容所有Xilinx CAD工具，包括ChipScope、EDK和免费的ISE WebPack™，因此无需额外成本即可完成设计。单板尺寸为27.5cm × 21cm。
