netfpga-sume.
Virtex-7 FPGA开发板
特征
- 用于JTAG编程和调试的Micro USB连接器（使用USB-UART接口共享）
- Xilinx CPLD XC2C512用于与平行闪存的FPGA配置
主要规格
DDR3.
2 4GB DDR3 SODIMMS
850MHz的64位宽巴士
850MHz的64位宽巴士
QDRII +
3 72MB QDRII + SRAMS
500MHz的36位宽巴士
500MHz的36位宽巴士
以太网
10/100 Mbps.
连接和板载I / O.
萨塔
2 SATA III端口
（6Gbps通过GTH收发器）
（6Gbps通过GTH收发器）
SD.
microSD卡插槽
Strataflash.
2 512MB Strataflash.
并行闪光模块
并行闪光模块
Qth.
Qth连接器（8个GTH收发器）
FMC.
1 HPC FMC连接器（10 GTH
收发器和68用户I / O）
收发器和68用户I / O）
PMOD连接器
1 12引脚PMOD端口（8个用户I / O）
纽扣
PROG按钮用于手动重置
I2C.
I2C Mux用于控制
板载I2C公共汽车
板载I2C公共汽车
电气
力量
通过2×3/2×4针PCI供电
快递辅助电源连接器
快递辅助电源连接器
逻辑级别
3.3V.
身体的
宽度
4.4 in.
长度
9.8 in.

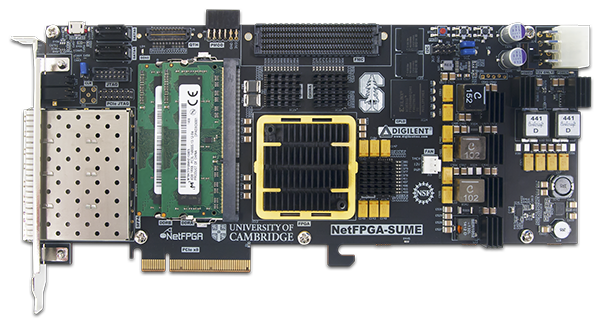

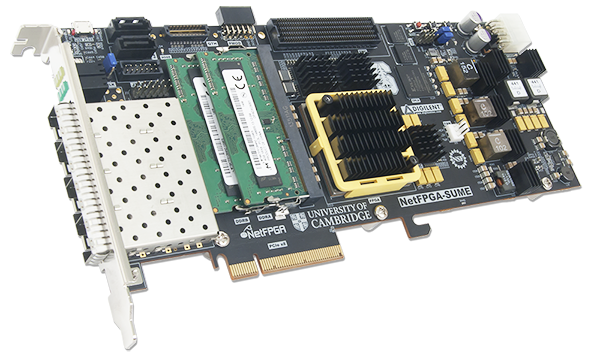

Powered by Xilinx的Virtex-7 XC7VX690T FPGA，NetFPGA-Sume是高性能和高密度网络设计的理想平台。
32 GTH串行收发器已被用于提供对端点PCI-E（GEN3 X8），4个SFP +（10Gbps）端口，2个SATA-III端口（6Gbps）和18个数据速率可调的GST端口的8个栅极通过HPC-FMC连接器和QTH连接器。
具有36位总线的三个72 MBIT QDRII + SRAM的宽高速存储器接口，以及带64位总线的两个4GB DDR3 SODIMMS为公共网络应用提供理想的内存解决方案。
NetFPGA Sume与Xilinx的新型高性能Vivado®设计套件以及ISE®工具集兼容，包括Chipscope™和EDK。Virtex-7 XC7VX690T FPGA不是WebPack设备，这意味着需要为这些工具获取完整许可证，以便构建目标NetFPGA Sume的设计。可以找到Vivado的许可信息这里。学术机构可以向Xilinx大学计划提出要求捐赠全年vivado许可证这里。
