Virtex-5 OpenSPARC

参考手册技术支援

Virtex-5 OpenSPARC

评估平台（ML509）

特征

JTAG编程界面

主要规格

舞会

2 XCF32P平台闪光灯
（每一个32mbyte）

SRAM.

1MB板载32位ZBT

闪光

32.MB英特尔P30 Strataflash.

DDR2.

64位宽256mbyte

时钟

一个100MHz振荡器

以太网

一个10/100/1000以太网
支持MII，GMII，RGMII，
和sgmii接口

连接和板载I / O.

展示

16×2个字符液晶

USB

2 USB.

视频

视频输入，DVI / VGA输出

声音的

Stereo AC97编解码器，带有线，
排队，耳机，麦克风，
和SPDIF数字音频插孔

RS-232.

RS-232（男性）港口

开关

8个DIP开关

按按钮

5.

LED

8.

电气

逻辑级别

3.3V.

身体的

宽度

x in.

长度

y

设计资源

大师UCF.

UCF.

文件

主要IC.

Virtex-5（XC5VLX110T）

原理图

用户指南

笔记

Virtex-5 OpenSPARC已退休，不再在我们的商店出售。

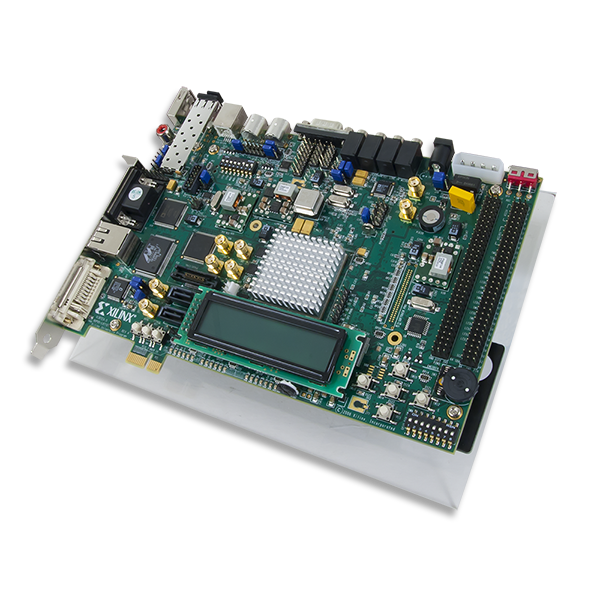

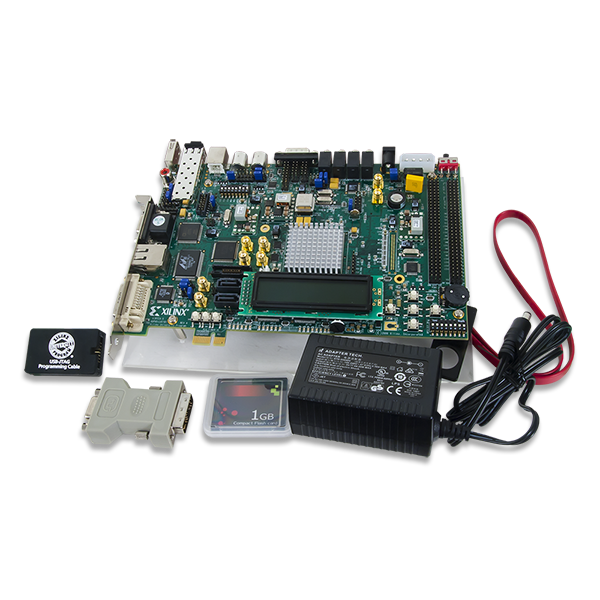

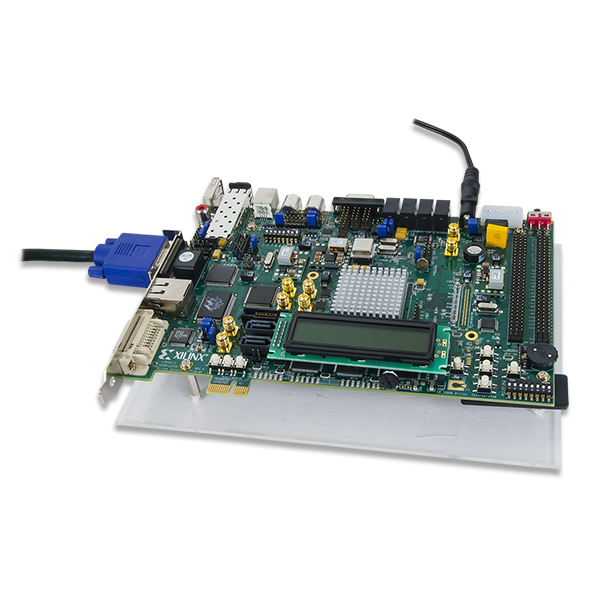

Virtex®-5 OpenSPARC评估平台是一个强大的系统，用于托管OpenSPARC T1开源微处理器。相当于Xilinx®ML509板并基于Xilinx Xupv5-LX110T FPGA，该套件将OpenSPARC芯片多线程的吞吐量带到FPGA。

OpenSPARC T1是Sun Microsystems的自定义设计UltraSparc T1微观镜的开放式版本。为了扩大这种最先进的芯片多线程（CMT）技术的吸引力，Sun Microsystems和Xilinx Inc的工程师开发了一种参考设计，允许opensparc T1处理器的缩小版本在Xilinx Virtex-5 FPGA上运行。该参考设计是研究人员和企业家在计算机架构，逻辑设计，并行编程和编译技术等领域建立和测试新颖思想的优秀起点。有关如何下载OpenSPARC设计和参考设计的更多详细信息，请访问www.opensparc.net/fpga.。
