电压 - 电流特性和非线性

回想一下，欧姆的法律提供电阻器电压和电流之间的关系。欧姆的法律指出，对于图1所示的电阻器，1：$ v = i \ cdot r $

在本节中，我们将从电压 - 电流关系的观点来看欧姆法。这将提供一些与其他组件的电压电流关系的呈现的连续性，例如稍后的电容器，电感器，二极管和晶体管。我们还将从图形的角度看俄亥俄州的法律（一个I-V.曲线或电压的曲线图是电流的函数）。这也将允许我们介绍非理想电阻的概念。

图2显示了根据等式（1）的V与I的曲线图;得到的曲线是一个带斜率的直线R.。因此，等式（1）描述了用于a的电压 - 电流关系线性电阻。线性电路元件很棒，因为它们允许我们设计所谓的内容线性电路要么线性系统^1）。线性电路比非线性电路更容易处理数学，但它们有一个问题：它们实际上并不存在 - 所有实际电路都在一定程度上是非线性的。

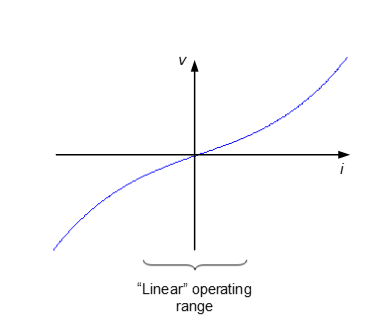

与任何其他组件一样，所有电阻都是非线性， 在某种程度上。也就是说，电压 - 电流关系不完全是电流值的直线（例如，全部如果通过它们传递足够的电流，则电气设备将失败）。图3显示了可能的非线性电压 - 电流关系。然而，许多非线性电阻呈现出近似线性电压电流特性范围电压和电流;这也在图3中示出。我们现在假设我们使用的任何电阻在其电压 - 电流特性为线性的电压和电流范围内操作，并且可以通过等式（1）近似。

• 欧姆的定律提供了一种电压 - 电流特性线性电阻器。
• 必须根据被动符号约定分配电压和电流。
• 欧姆的法律是一个近似真实的电阻行为。这I-V.任何真实电阻的特征都在某种程度上是非线性的。例如，非常高的电流倾向于燃烧电阻器，改变其I-V特性。
