自制扬声器

用于测量

工具

为演讲者

的放大器

注意:以上所有组件都可以在模拟部分装备．

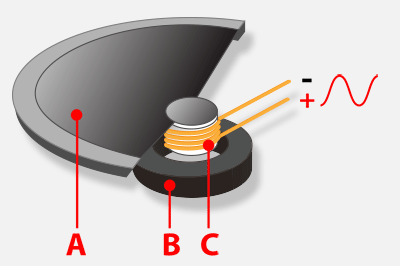

扬声器是一种将电信号转化为声音的装置。一个基本的扬声器(或扬声器)有四个部分:磁铁(B)，线圈(C)，膜片(A)和底盘。膜片固定在底盘上，以一种方式，它的中心可以振动。线圈粘在膜片的中心。磁铁被放置在线圈的下方，并固定在底盘上。

作者Deswin Raj -https://electrical4dummies.blogspot.com/2016/09/electromagnetism-how-speakers-work.html

当电流流过线圈时，它会在线圈周围产生一个磁场，根据磁场的极性，固定的磁铁会吸引或排斥线圈。由于隔膜是胶线圈，它移动。隔膜前面的空气被移动的隔膜“推”或“拉”，在某些地方密度变大，在其他地方变薄。这就在空气中产生了纵波，也就是声音本身。

作者Christophe Dang Ngoc Chan (cdang) -自己的作品，CC By - sa 3.0，https://commons.wikimedia.org/w/index.php?curid=1386746

构建自己的扬声器的第一步是分析现有扬声器的最重要的特性。你可以用在模拟部分装备．

使用阻抗分析仪测量扬声器阻抗在20之间的幅度赫兹以及20千赫，因为这是人类听力的上限和下限。在这种情况下，阻抗的大小几乎是恒定的，大约8 Ω，一段时间后，开始增加。

现在剪一段铜线，大约1米到1.5米，缠绕在标记上，做成线圈。用砂纸把铁丝的两端都擦干净。

测量这个小线圈阻抗的大小。在这种情况下，使用了1.5米的导线，结果大小约为0.9 Ω。使用以下公式计算扬声器所需电线的长度:$l_{wire}=l_{small-wire}* frac{|Z|_{speaker}}{|Z|_{small-wire}}=1.5m* frac{8Ω}{0.9Ω}$。

计算你需要多少电线，然后用卷尺把它剪断。把铁丝绕在记号笔上。用砂纸清洗两端，然后测量其阻抗大小。你应该得到一个接近扬声器阻抗大小的值。在这种情况下，该值开始略低于8Ω，并开始在更早的时候增加，但这种增加只会影响高音声音。

如果你对结果满意，焊锡两粗线到你的线圈的两端。

将两个磁铁放在塑料盖的上方和下方，让它们相互吸引，使它们保持固定在塑料盖上。

把线圈放在两片文具胶带之间，然后把胶带的两端固定在瓶盖的侧面，这样磁铁就在线圈中间的下方。

你可以用另一块文具胶带固定来自线圈的电缆。

目前，如果你把音乐连接到扬声器上，你几乎什么也听不到，因为通过扬声器的电流不够高。为了让你的扬声器声音大，你需要装一个扩音器。

在一个面包板上，建立一个倒置放大器，使用OP37运算放大器，10 kΩ电阻和50 kΩ电位器。这个放大器级将增加信号的振幅，但输出电流将保持在几个毫安。为了增加电流，使用两个二极管、两个电阻、两个bjt、一个NPN和一个PNP构建AB类功率放大器。

您可以使用模拟发现2的V+和V-引脚作为差分电源。您可以在输入端使用音频连接器。

将你的电脑或手机连接到音频输入，并播放一些音乐。用电位器把音量调大。通过轻微移动磁铁到线圈的一边来应用“音效”。

如果你想在你自己的DIY扬声器上播放音乐，你可以尝试为你的放大器设置一个更高的增益，但要注意你的电源的额定功率:如果模拟发现2不能提供必要的电流，电压会下降。

另外，如果你有功率放大器的话，你也可以用它来测试你的扬声器。在这种情况下，你可以达到更大的音量，甚至更好的音质。
