开始使用阻抗分析仪适配器
波形阻抗分析仪仪器使它更容易使用的参考电阻和继电器来预装在阻抗分析仪适配器．模拟发现可以自动选择最合适的组件来完成它需要做的工作。当仪器启动时，Scope和WaveGen停止并显示它们的状态“忙碌”．阻抗分析仪在运行时控制这些仪器。
库存
-
你的新阻抗分析仪适配器
-
一台安装了WaveForms应用程序(3.15.22或更高版本)的计算机。
-
安装说明可在波形入门指南．
-
1.打开阻抗分析仪适配器
1．1
插入阻抗分析仪适配器并启动波形。请确保设备已连接。如果在WaveForms启动时没有设备连接到主机，那么您将看到设备管理器。一旦您将设备插入并打开，它将出现设备管理器的列表。
-
单击列表中的设备进行选择
-
单击Select按钮关闭设备管理器
注意:“DEMO”设备也在设备管理器中列出。“DEMO”设备允许您在不使用物理设备的情况下使用WaveForms并创建项目。
注意:设备管理器可以通过点击屏幕右下角的“连接设备”按钮或在屏幕顶部的“设置”菜单中选择“设备管理器”来打开。
1．2
仔细检查顶部列出的所有选项，然后选择其中之一单或运行进行测量。
2.计模式
在仪表模式下，频率可以调整或自动选项可用于选择测量频率。

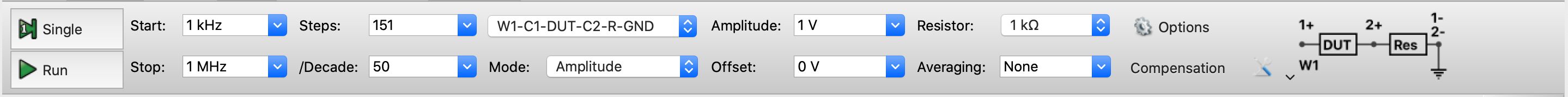

3.设置
以下项目是您可以配置的设置时，运行阻抗分析仪仪器波形。
-
开始:分析的启动频率。范围从10 uHz到25 uHz兆赫
-
停止:分析的停止频率。范围从10 uHz到25 uHz兆赫
-
步骤:测量过程中的步数。范围从1到10.001 k
-
振幅:测量的电压幅值。范围从5 mV到5V
-
电阻器:被测串联电阻的值。范围从10Ω到1MΩ
-
/十年:每十年的样本数量。范围从1到10.001k
-
订单:选择“W1-C1-DUT-C2-R-”之间的测量电路接地”、“W1-C1-R-C2-DUT -接地”、“适配器”。
-
模式:选择控制模式
-
振幅:调整Wavegen振幅
-
恒压/恒流:为测量指定一个恒定的电压或电流
-
自定义:使用自定义脚本自动调整振幅和电阻值。
-
-
振幅:指定刺激信号的振幅
-
抵消:指定刺激信号的偏移量
-
平均:指定平均模式
4.选项
在齿轮图标下，有额外的选择
-
规模:在线性和对数之间选择
-
平均:指定每个步骤中平均捕获的数量。
-
探测器/ ProbeCap:指定探头的电阻和电容。对于“模拟发现2”(43 pF / 1.04 MΩ)、“模拟发现”(45 pF / 1.041 MΩ)或“电子资源管理器”(22 pF / 1 MΩ)，设置为“自动”即可。
-
Wavegen:选择使用哪个Wavegen通道
-
放大:指定信号的外部放大倍数
-
解决:设置固定时间(单位为秒)。在频率改变后的每一步中，测量采集都会延迟此时间量。这可以用来减少共振电路的改变效应(如扬声器)。
-
分钟时间:指定要捕获的最小生成正弦周期数
-
警告:启用或禁用关于被测设备(DUT)阻抗和参考电阻之间的比率的警告。
