多点触控显示盾
易于实现UI的智能触摸屏
特性
- 2.8”QVGA分辨率显示(320×240)
- 2手指电容触摸面板
- 强大的PIC32MZ单片机
- 使用Arduino IDE和Xilinx SDK的库，仅用几行代码设计一个漂亮的UI
- 轻松绘制图像与二进制透明度从文件存储在microSD
- Drop stylish buttons and check their status at will using直观的函数调用
- 标准Arduino屏蔽头SPI控制
- 与Arduino, chipKIT和Arty平台使用
显示规格
大小
2.8英寸
决议
QVGA(320×240)
触屏
两个指状多点触控

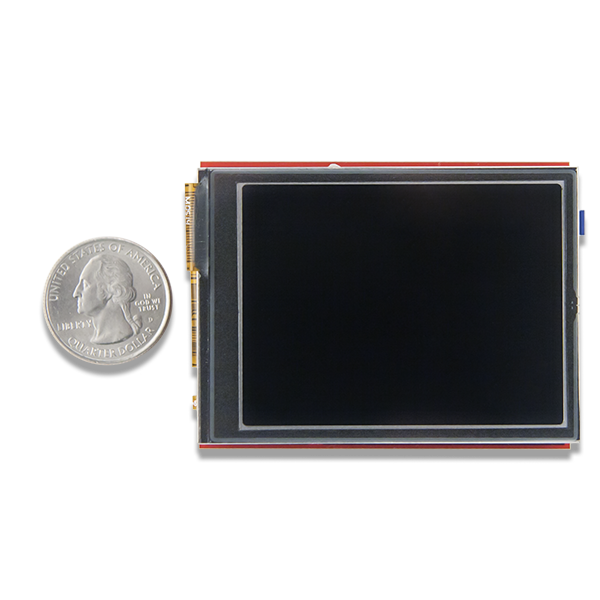

物理
宽度
2.875英寸(7.3025厘米)
长度
2.125英寸(5.443厘米)
文档
示意图
请注意
多点触控屏已经退役，不再在我们的商店出售。

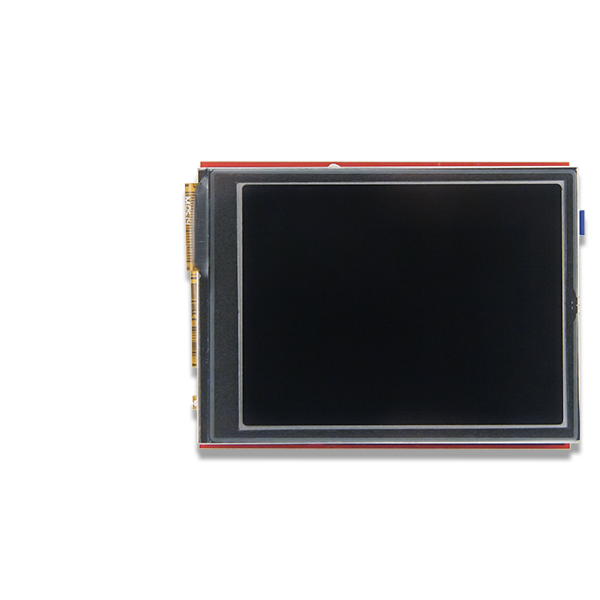

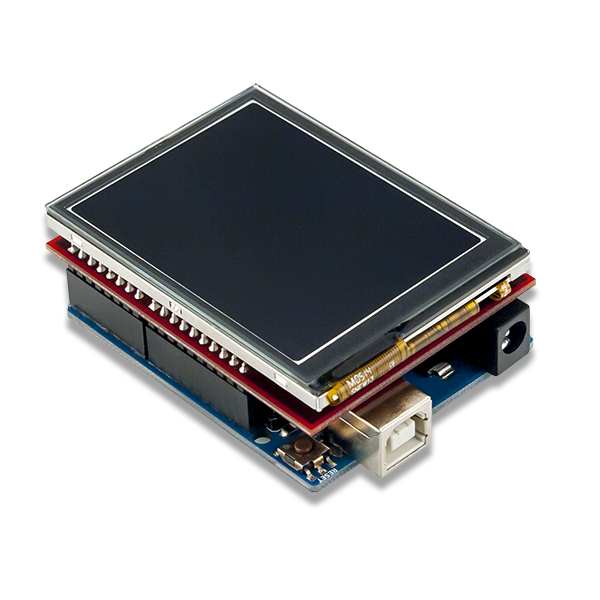

多点触控屏是一个华丽的2.8英寸触摸屏显示器，具有强大的机载微控制器，执行图形处理任务。显示器是电容触摸屏，具有QVGA分辨率(320×240)和2指多点触控支持。
多点触控屏最引人注目的方面是它所提供的编程体验多点触摸显示系统(MTDS)固件以及相关的库。它允许你用很少的代码就可以快速地设计出时尚的用户界面。与时间相关的任务由固件处理，因此将显示集成到现有项目中也是一件轻而易举的事情。这些库提供的一些关键功能包括绘制基本形状和文本、绘制存储在microSD上的二进制透明图像、绘制按钮并轻松地检查是否按下了它们，以及检查用户两个手指的状态和位置。Arduino IDE和Xilinx SDK支持这些库，并且已经用Ardiuno、chipKIT和Arty主机板进行了测试。
教程
请参阅相关文档多点触控显示系统软件开始。
示例项目
请参阅相关文档多点触控显示系统软件开始。
