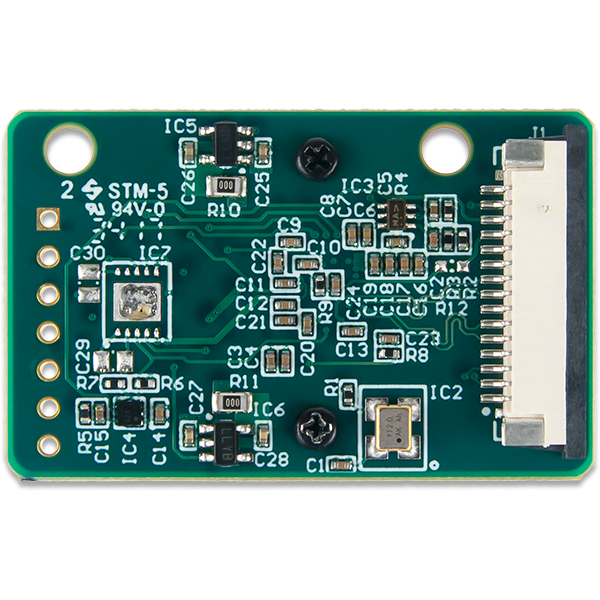

Pcam 5度
5百万彩色相机传感器
特性
  • 500万彩色系统芯片图像传感器
  • 15针FFC连接器用于图像数据
  • 双车道MIPI CSI-2图像传感器接口
  • 支持QSXGA@15Hz, 1080p@30Hz, 720p@60Hz, VGA@90Hz和QVGA@120Hz*
  • 输出格式包括RAW10、RGB565、CCIR656、YUV422/420、YCbCr422、JPEG压缩*
  • 标准M12镜头安装，镜头可互换
  • 船舶10厘米电缆和工厂安装固定焦距镜头
  • 用于柔性设计的小型PCB尺寸(4.0 cm x 2.5 cm)
  • 1×7直100毫米的头部访问辅助摄像头信号
  • 与Pcam兼容的Digilent开发板
*没有测试所有分辨率和输出格式。
电
图像总线
MIPI CSI-2
控制总线
SCCB (I2C)
物理
宽度
25毫米
长度
40毫米
j - 1引出线
销1
接地
销2
MIPI_LANE0_N
销3
MIPI_LANE0_P
销4
接地
销5
MIPI_LANE1_N
销6
MIPI_LANE1_P
销7
接地
销8
MIPI_CLK_N
销9
MIPI_CLK_P
销10
接地
销11
PWUP
销12
N / C
销13
SCCB_SCL
销14
SCCB_SDA
销15
VCC3V3
产品合规
宏达电
8525803010
ECCN
EAR99

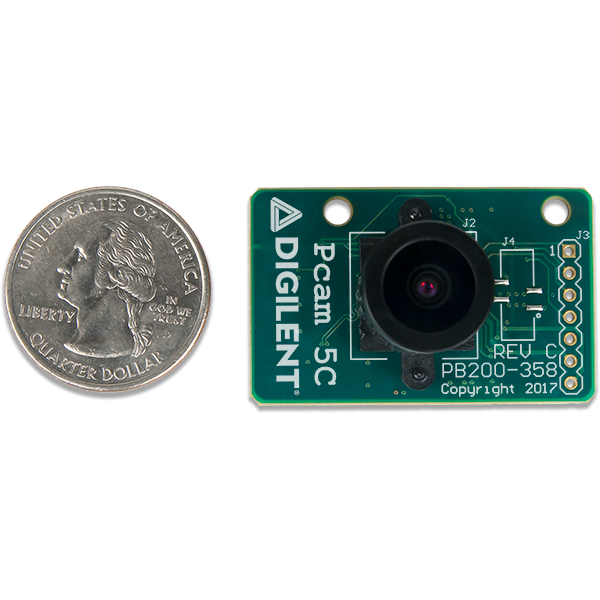

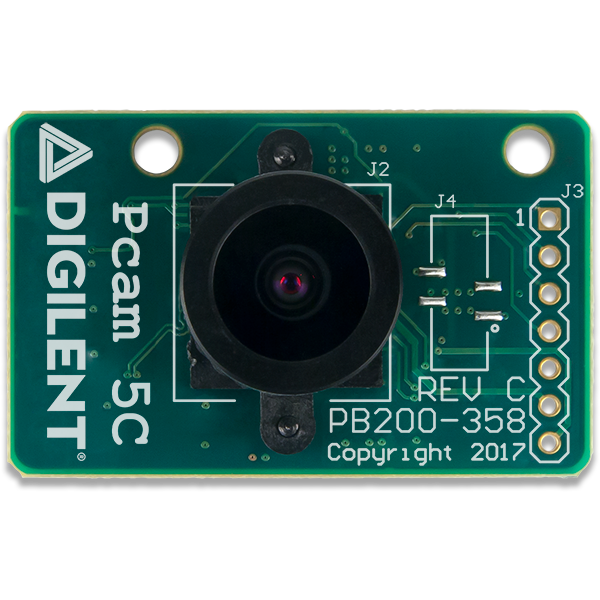

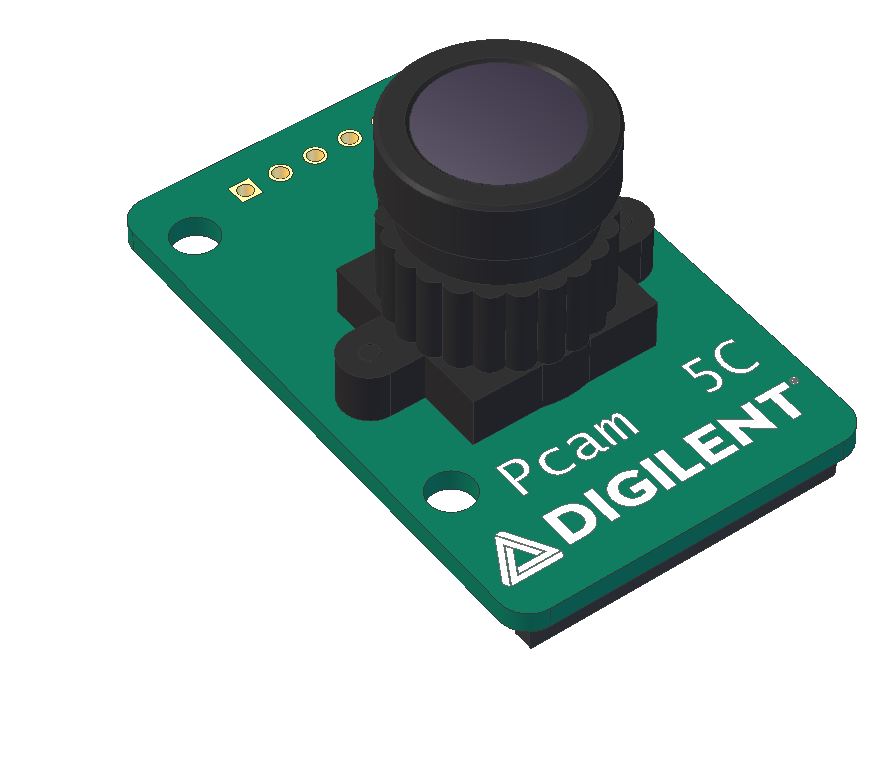

Pcam 5C是一款用于FPGA开发板的成像模块。该模块是围绕Omnivision OV5640 500万像素(MP)彩色图像传感器设计的。该传感器包括各种内部处理功能，可以改善图像质量，包括自动白平衡，自动黑电平校准，以及调节饱和度，色相，伽马和清晰度的控制。数据通过双通道MIPI CSI-2接口传输，该接口提供了足够的数据带宽来支持常见的视频流格式，如1080p(每秒30帧)和720p(每秒60帧)。该模块通过一根15脚的平挠性电缆(FFC)连接到FPGA开发板，该电缆的引脚与流行的Raspberry Pi开发板上的连接器兼容。Pcam 5C配有一根10厘米的平挠性电缆和一个出厂时安装的固定焦距镜头(M12镜头支架)，所以它可以开箱即用。
