火炮通用I/O演示
概述
描述
入门级演示项目的Arty的led，开关，按钮和USB-UART桥。
功能使用
| 不习惯 | 使用 | |
|---|---|---|
| 4用户切换 | X | |
| 4用户发光二极管 | X | |
| 4用户RGB led | X | |
| 4用户按键 | X | |
| 4 Pmod连接器 | X | |
| XADC模拟输入 | X | |
| USB-UART桥 | X | |
| 应用数据的串行Flash | X |
先决条件
硬件
-
附庸风雅的FPGA板
-
微型usb电缆
软件
-
Vivado设计套件2016.4
-
可以使用较新的版本，但过程可能略有不同
-
-
Digilent董事会支持文件Vivado
-
遵循Vivado板文件为Digilent 7系列FPGA板关于如何安装Vivado的板支持文件的指南。
-
下载
下载并启动Arty GPIO演示程序
1.）遵循使用Digilent Github演示项目教程。这是一个HDL设计项目，因此不支持Vivado SDK，请选择适合Vivado专用设计的教程选项。当提示返回时…
2.）要查看UART通信通道，在计算机上打开一个终端程序，设置为9600波特率，8个数据位，没有奇偶校验位和1个停止位。选择你的ARTY连接到的COM端口(要确定你的ARTY连接到哪个COM端口，在你的机器上打开设备管理器。在Ports (COM & LPT)下，你应该看到类似“USB串行端口(COMX)”的东西，其中X是所连接的COM端口的编号)。然后返回到Github项目教程来完成编程和运行演示。
运行该项目
要运行这个演示的所有功能，你只需要火炮板。
1.使用led开关

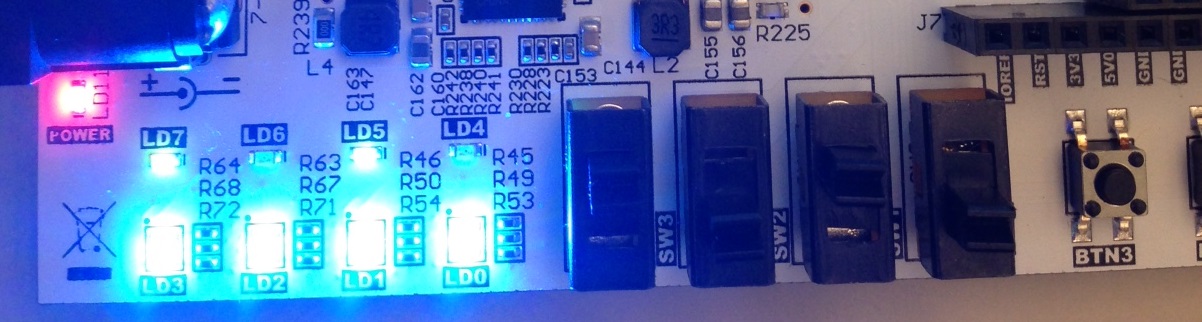

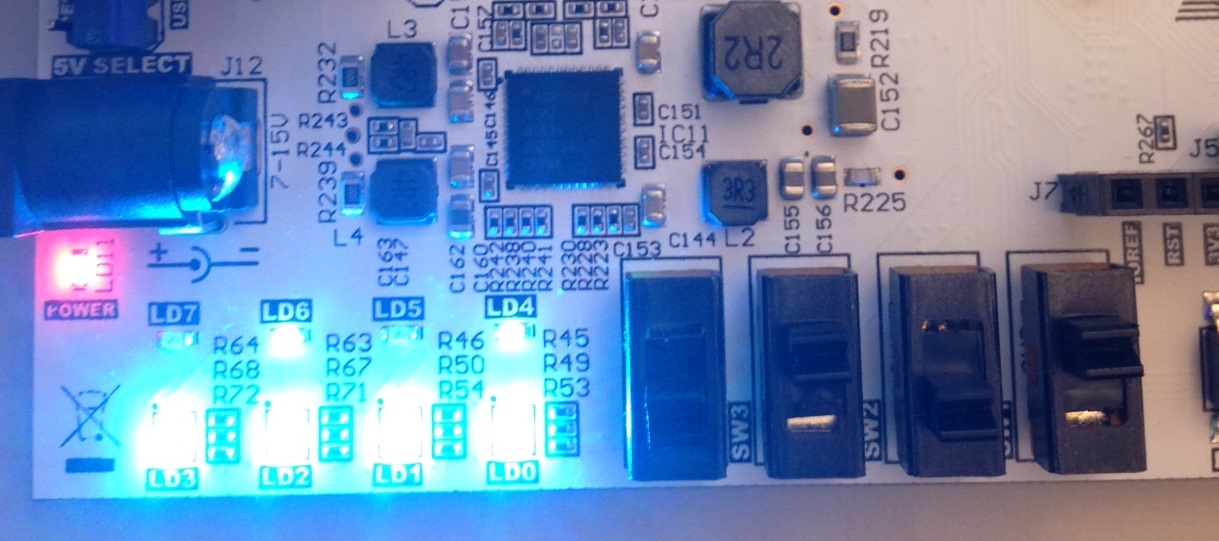

在本节中，所有的开关都连接到相应的led上。每当开关被拨动时，它正上方的led灯就会拨动它。
四个三色led将循环颜色，不受其他I/O的干扰。
2.UART通信使用按钮
在启动时，ARTY会发送“ARTY”GPIO/ UART演示!”。每当按钮被按下时，ARTY发送“检测到按钮按下!”
