快速入门指南

• 电子探险板
• 起动器零件套件
  • 包含电阻电容器，二极管，晶体管，AN引领电线和其他组件。
  • 这主页有一个详细的清单列表中包含的内容套件。
• Micro-B USB电缆
• 电源供应
  • 包括欧洲商店的适配器
  • 输入：100-240V，输出：12V / 2A

1. 使用USB电缆将EE板连接到PC。成功的连接由黄色/橙色表示引领。
2. 连接电路板的外部电源。一个红色的连接是用红色表示的引领。
3. 将电路板上的“准备好”开关翻转到“ON”位置。

• 注意：必须遵循这些步骤中的所有三个步骤以在波形中识别。

1. 如果您还没有，您可以免费下载Waveforms软件Digilent的网站。
2. 第一个打开波形时，应自动显示“设备管理器”窗口。单击“Explorer”，然后单击“选择”按钮。您的EE板现在连接到波形并准备使用。绿色的引领旁边的“就绪”开关指示EE板是否已连接到波形。

该部分的电路板提供EE板的电源。在波形中，可以使用这些电源工具。该“电压”工具提供电压表以及电源。打开此工具时，您会注意到可用的电源（VP +，VP-，VCC）对应于电路板上的标签。排书 - 结束了符号表示接地销。这也适用于电路板的其他部分。

---

EE板的这一部分提供了对包括任意波形发生器（AWG）的有用模拟设计工具的访问（V）（V._蒙和参考电压（v_裁判）。电压表和参考电压可在先前提到的相同电压工具中访问。AWG通过波形访问工具。注意，主板上的数字是指波形中的不同通道。

---

EE板的这部分提供对波形示波器工具的访问。单击此工具可以通过单击访问波形主窗口中的按钮。同样，这些数字是指波形示波器内的单独信道。已经说，4个单独的信号可以同时采用。此外，由于人们期望的，每个通道标记的AC和DC的行分别用于测量AC和DC信号。

---

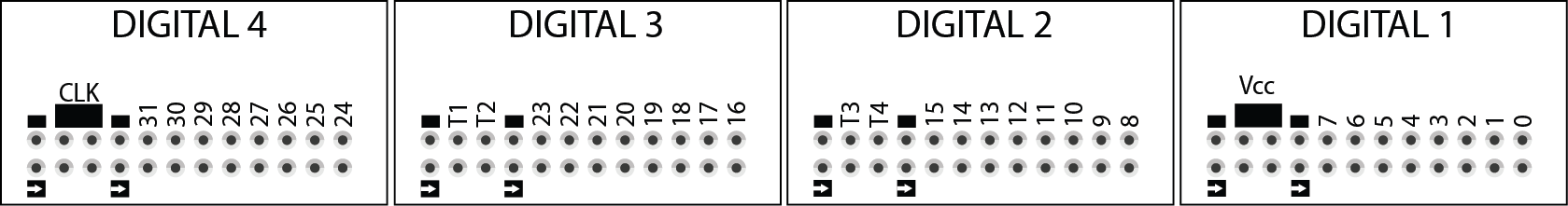

数字1 - 数字4提供对数字设计所需的所有引脚的访问。编号行为0-31，请参阅波形中的数字输入/输出DIO 0-31。以下波形仪器可以访问这些I / O引脚：

标记为T1，T2，T3和T4的行表示“触发器”。

---

有关如何专门使用电路板和波形仪器的更多信息，请查看介绍项目。
