模拟发现2 - 入门指南

模拟发现2

unboxing.

取下并丢弃纸板套筒。

取下并丢弃纸板套筒。

打开可重用的项目盒并取出您的模拟发现2。

  • 请注意30针连接器，USB B-Micro连接器，外接电源的2.5mm管状插孔连接器，以及坚韧的聚碳酸酯外壳。

打开可重用的项目框，取出模拟发现2

从盒子上拆下附件。

  • 模拟发现2包括5个6引脚公头，一个USB b微电缆，一个铁氧体电缆扣上，和一个30引脚飞线组件。

从盒子上拆下附件。

取出并丢弃纸板插入物。

  • 在它后面，你会发现一个方便的引脚图，显示飞线组件如何让你访问模拟发现2的功能。
  • 如果没有纸板插入版，您的项目盒现在可以按住模拟发现2，其包含附件，甚至还有更多的空间！

带引脚图的纸板插入图。

下载并安装波形

Digilent的波形应用程序为模拟发现提供了一个用户界面2.请通过以下方式下载适用的波形安装程序（Windows，Linux，Mac）波形资源中心．然后单击下面的相应选项操作系统- 特定的安装说明。

如果已安装波形，请确保最新。

安装波形：Windows

打开可执行文件

打开下载的可执行文件。

欢迎

通过点击下载文件夹中的WaveForms安装程序启动它。启动WaveForms安装程序后，将看到欢迎页面。点击下一个．

许可协议

阅读此屏幕上的许可协议，然后，如果同意，单击我同意继续。

选择组件

在“选择组件”屏幕中，会出现一个可以安装的组件列表。为了与WaveForms应用程序一起使用Analog Discovery 2，需要Adept Runtime、WaveForms Runtime和WaveForms application。

  • Adept Runtime允许WaveForms与Analog Discovery 2、Analog Discovery、Analog Discovery Studio、Digital Discovery和Electronics Explorer Board进行通信。
  • WaveForms运行时包含运行自定义应用程序所需的库和设备支持文件。
  • 波形应用程序是Digent虚拟仪表界面。
  • WaveForms SDK是用于创建自定义应用程序的软件开发套件

笔记：即使选择了所有组件，波形安装也不会采用太多硬盘空间（<200MB）。Digilent建议安装所有组件。

快捷方式选项

点击下一个．

选择安装位置

  • 您需要选择一个安装目的地，也需要在默认值下保留它。
  • 单击“安装”。

安装/安装完成

  • 将按照进度条的指示安装WaveForms。
  • 单击“下一步”。

完整的

  • 检查或取消选中框以打开波形和自述文件。
  • 单击“完成”。


安装WaveForms: Mac

扩展您的下载并打开.dmg.已下载的文件。

打开DMG文件。

从桌面上，打开波形驾驶。

打开新的驱动器。

拖波形图标进入应用程序文件夹。
这将在应用程序中安装以下组件:

  • 波形运行时包含运行自定义应用程序所需的库和设备支持文件。
  • 波形应用程序是Digent虚拟仪表界面。
  • 波形SDK.是用于创建自定义应用程序的软件开发套件

安装驱动程序:仅适用于OS-X 10.13或更早版本

双击FTDI驱动程序图标以启动安装过程。
在MacOS (10.13) Sierra High和更老的版本上，应该安装设备驱动程序来支持模拟发现1 & 2和数字发现设备。
在MacOS (10.14) Mojave上，不需要设备驱动程序。根据一些报告，在新的MacBook机器上，如果安装了驱动程序，设备就不会被检测到，所以如果设备没有连接，就卸载驱动程序。

打开FTDI潜水员安装。

启动安装程序

双击DigilentFtdiDriver.pkg打开FTDI驱动安装程序。

这操作系统可能会阻止推出吗驱动安装程序．如果是这种情况，请进入系统首选项的安全和隐私页面并单击不管怎么说．

介绍

点击继续．

给我读

点击继续．

执照

阅读许可证，然后在协议中，单击继续，然后点击同意在弹出窗口中。

目的地选择

选择要安装驱动程序的用户，然后单击继续．

安装类型

点击安装．

总结

安装完成后，单击关闭．

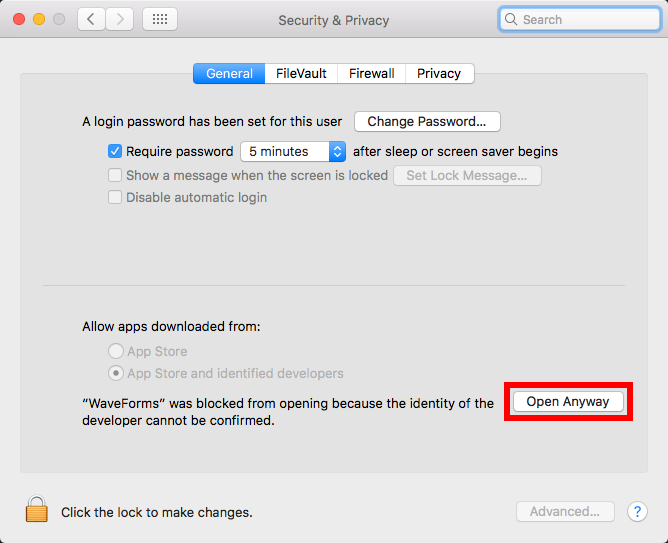

这操作系统可能会阻止推出吗波形．如果是这种情况，请进入系统首选项的安全和隐私页面并单击不管怎么说．

安装WaveForms: Linux

首先，下载包装adept运行时．波形需要该程序连接到模拟发现2，并且必须在安装波形之前安装。
用于使用的系统的。deb包， (Ubuntu, Fedora等)，使用内置的包管理器来安装Adept Runtime，然后安装WaveForms——通常，一个包管理器可以通过双击有问题的文件来打开。

下载Adept Runtime.

  • 下载正确版本的Adept。Adept的下载链接已经找到在这里．
  • 确保adept安装文件的版本与波形相同。我使用64位RPM for Waveforms，因此我将使用64位RPM for Adept。

下载娴熟。

使用内置包管理器安装文件

打开Adept文件

打开上一步中为Adept下载的文件。

打开adept文件。

单击“安装”

单击弹出弹出的窗口上的“安装”。

点击Install。


打开WaveForms文件

打开你下载的文件来安装WaveForms。

打开WaveForms文件。

单击“安装”

单击弹出窗口中的安装。
这将安装以下组件:

  • 波形运行时包含运行自定义应用程序所需的库和设备支持文件。
  • 波形应用程序是Digent虚拟仪表界面。
  • 波形SDK.是用于创建自定义应用程序的软件开发套件

点击Install。

使用命令行安装文件
或者，在终端中使用以下命令集从下载的包中安装Adept Runtime和WaveForms:
sudo dpkg -i  sudo dpkg -i  sudo apt-get install -f

用于使用的系统.rpm包， (Red Hat Linux等)，在终端中使用以下命令集从下载的包中安装Adept Runtime和WaveForms:

sudo rpm -i

如果系统上已经安装了WaveForms，请将传递给rpm命令的" -U "标志替换为" -i "标志，以升级现有的安装。有关在不同的Linux发行版上安装WaveForms的技术支持，请访问Digilent论坛．

拍摄测量

本节首次遍历使用模拟发现2。模拟输出引脚连接到模拟输入引脚，通过该简单的环回电路产生并捕获波形。

进行测量-步骤

插入您的模拟发现2

将USB B-Micro电缆插入计算机和模拟发现2。

插入您的模拟发现2

发射波形

发射波形。启动后，波形将自动检测并连接到模拟发现2.如果模拟发现2未连接到主机时，将启动设备管理器。确保设备已插入并打开，此时它将出现在设备管理器的设备列表（1）中。单击列表中的设备以选择它，然后单击“选择”按钮（2）以关闭设备管理器。

笔记：还列出了“演示”设备，其允许用户使用波形并在没有物理设备的情况下创建项目。

笔记：可以通过单击屏幕（3）右下角的“连接设备”按钮或通过从屏幕顶部的“设置”菜单中选择“设备管理器”来打开设备管理器。

打开“波容”仪器

点击屏幕左侧仪表板上的按钮。

保持所有设置为默认值，点击窗口顶部的绿色箭头来播放波浪。

打开“范围”的乐器

回到WaveForms的“欢迎”选项卡，打开“Scope”仪器。

保持所有设置为默认值，然后单击绿色的play箭头开始捕捉数据。

拍摄测量

将黄色电线（波形发生器1）插入橙色线（示波器通道1正。）用白色条纹插入任何黑线（地面）进入橙色导线（示波器通道1负面。）

测量。

查看第一次测量值

打开示波器，查看第一次测量结果。要了解更多关于这些工具的信息，请访问我们的支持页面．

查看您的第一次测量!

下一个步骤

有关如何使用模拟发现2和波形的参考资料和指南，请访问模拟发现2资源中心．

关于如何在Raspberry Pi上安装和使用WaveForms的详细步骤，请遵循以下指南:开始与树莓派和测试和测量设备．

有关技术支持，请访问范围和仪器部分Digilent论坛．
