• 使用波形静态I/O和数字模式发生器闪烁领导．

这是一个基本的项目设计，将演示如何使用数字I/O设备和波形软件中的数字模式生成器。这个项目的目标是组装一个简单的领导控制EE板上的电路闪烁领导上面提到的每一种乐器。

• 带电源和USB电缆的电子Explorer板
• 从Starter Parts Kit:
  • 10Ω电阻器
  • 领导
  • 跳线
• 波形软件(下载)- - -本教程使用WaveForms 3.5.4

1. 用USB线将EE板连接到您的PC上。
2. 连接单板的外部电源并翻转准备好了切换到在的位置。
3. 构建电路。
   • 下图显示了完成的电路。
4. 启动WaveForms软件。的设备管理器会弹出。点击你的EExplorer在列表中单击选择．现在将出现波形主窗口。
5. 点击图标以打开静态I/O仪器。
   • 将出现下一个图中的窗口。

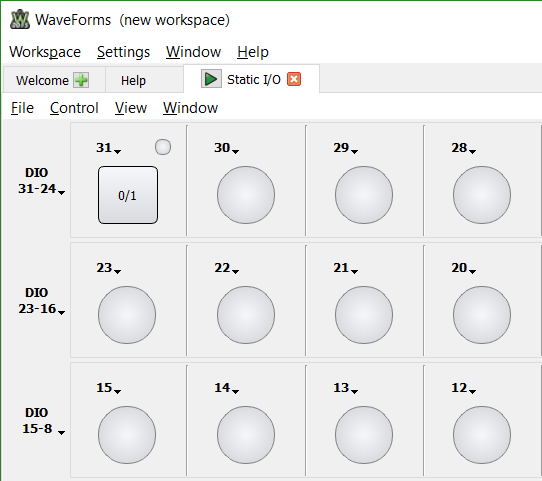

6. 自领导我们正在使用的是连接到标记为31的行，我们感兴趣的是DIO 31在静态I/O仪器。右键单击DIO31并选择按钮．注意，它现在会变成如下所示:
7. 现在点击虚拟按钮并观察发生了什么。的领导在EE板和虚拟机上领导在静态I/O仪器应该都亮。
8. 再次右键单击DIO 31，注意到它也可以配置为推/拉开关，三态开关，开源开关，开放式排水开关。用这些其他的I/O设备进行实验并观察领导的行为。请注意下面列表中每个I/O设备的特征。
   • 的推/拉开关的行为与标准滑动开关相同。
   • 的三态开关具有额外的高阻抗状态(Z)。
   • 的开源开关在逻辑高(1)高阻抗状态(Z)之间切换。
   • 的排水明沟开关在逻辑低(0)和高阻抗状态(Z)之间切换。
9. 继续到下一节来控制领导使用波形数字模式发生器。

1. 同样的电路也将用于项目的这一部分。
2. 关闭静态I/O仪器并返回到WaveForms主窗口。单击模式生成器图标打开数字模式生成器。
3. 在“数字模式生成器”窗口中，单击添加和信号如图所示。这样做将打开添加信号窗口，如下图所示。同样，我们将使用dio31。选择它，然后点击添加．
4. 现在您将在窗口的左侧看到DIO 31作为一个信号。在配置信号本身之前，先设置规模来手册和时基(标记为“显示”)1 s / div．同时，确保DPG设置为运行 连续ly。
5. 右键单击DIO 31并单击编辑“DIO 31”参数．参数配置如下:
   • 集类型来时钟．
   • 集输出来页(推拉)。
   • 设置频率来500兆赫(0.5赫兹)。
   • 其余的参数应该匹配下图所示的参数。
6. 返回到DPG窗口并单击运行．观察结果。
7. 在参数窗口中尝试各种设置。尝试将输出改为Open-Drain (OD)和开源(操作系统)，观察会发生什么。
8. 将输出设置为页．现在试着调整频率值，看看会发生什么。
   • 您还可以重新打开静态I/O窗口并观察虚拟的行为领导．注:以上频率为10Hz，虚领导由于USB通信延迟，不能准确地表示电路的行为。
