OpenLogger - Wifi设置

OpenLogger能够通过互联网连接到WaveForms Live来远程记录数据。本指南介绍了如何设置OpenLogger的Wifi功能。

注意:下面的教程视频是为OpenScope MZ而不是OpenLogger创建的。OpenLogger和OpenScope MZ的Wifi功能没有显著差异。

循序渐进的指导

WaveForms Live提供了一个图形用户界面，用于在WaveForms Live兼容的设备上配置网络适配器。在配置网卡设置时，建议使用Digilent Agent连接设备，但通过Wifi或以太网连接时，可能会改变部分网络设置，而不是全部。

在WaveForms Live设备上设置Wifi:

  1. 发射波形生活．
  2. 添加设备波形生活。
  3. 单击更多的按下设备卡上的按钮并选择配置．




  4. 下无线网络设置部分点击设置无线网络．



  5. 下可用的网络单击刷新按钮扫描可用网络。



  6. 几秒钟后，一个可用网络的列表出现了。



  7. 单击要连接的网络。

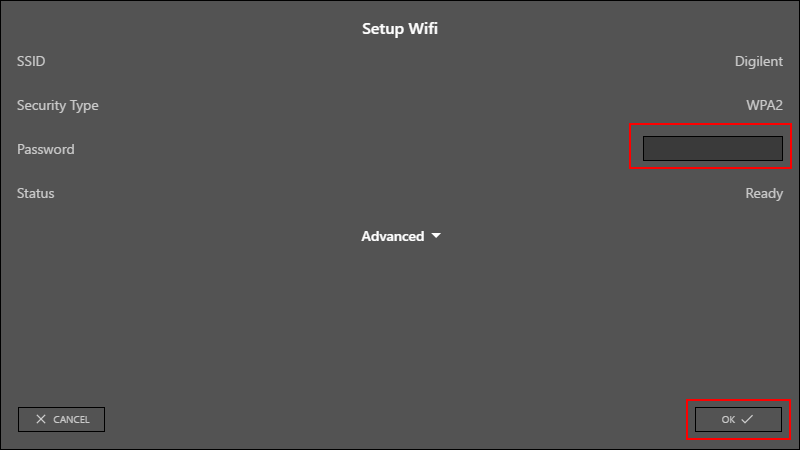

  8. 给出了网络信息。输入网络密码或密钥，单击好吧继续。



  9. 设备将连接到指定的网络，网络将显示在保存网络部分。

    保存的网络被设置为auto-connect默认情况下，设备将尝试连接到网络下次启动。

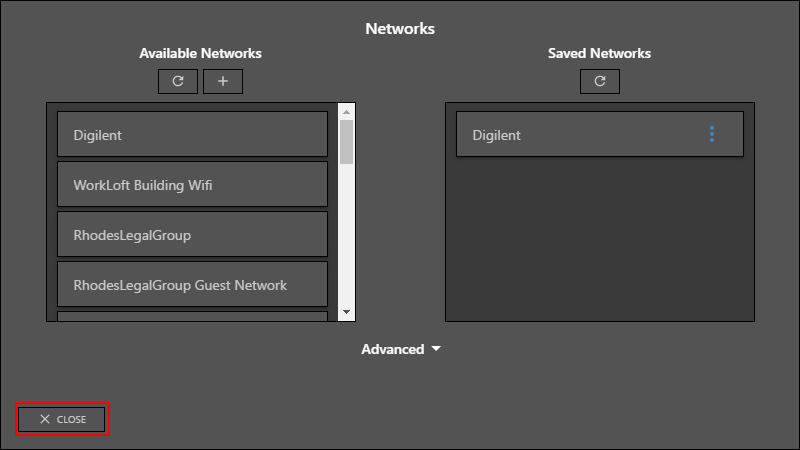

  10. 点击关闭关闭网络设置无线网络向导。



  11. 点击连接刷新设备信息。新设备的IP地址显示在无线网络设置部分。



该设备现在已连接到Wifi网络，并可以添加到波形现场作为网络设备或使用Digilent Agent。
