开放范围MZ -仪表面板

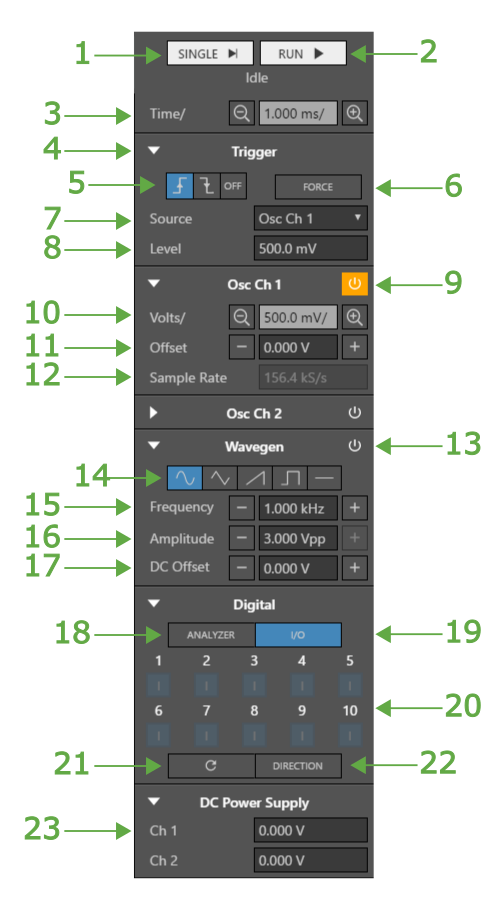

仪表板提供访问核心设备功能，使用户能够配置触发器、示波器、波形发生器、逻辑分析仪、gpio和电源，操纵小车，获取样品等。

  1. 单-执行单次采集单击此按钮将触发触发器，并在采集完成后返回单个数据缓冲区。

  2. 运行-点击这个按钮将武装扳机。当采集完成且设备处于运行模式时，返回数据缓冲区并自动重新启动触发器。
  3. 时间/-图表x轴每部分的时间。

  4. 展开/折叠-单击可展开或折叠控制面板部分。

  5. 触发模式—触发模式。从左到右:上升，下降，下降。

  6. 力触发-如果触发器被武装，这个按钮强制触发条件，并在采集完成后返回一个数据缓冲区。如果触发器没有武装，这个按钮没有作用。

  7. 源—触发源。

  8. 水平—触发阈值。

  9. 启用按钮-开关示波器通道。
  10. 伏特/-在图表的y轴上每分的电压。
    注:每个示波器和逻辑分析仪通道都有独立的Y轴。

  11. 抵消—指定通道的y轴偏移量。

  12. 采样率-示波器通道采样的速率。
    注意:这个值是只读的，是默认值，并且会根据图表缩放而更新。

  13. 启用-切换波的开关。

  14. 波型—规则波形输出类型。从左到右:正弦、三角形、锯齿、正方形、直流电。

  15. Frequecy—周期规则波形的频率。

  16. 振幅—波形的峰值到峰值的振幅。

  17. 直流偏置—波形的直流偏置。

  18. 分析仪-选择数字引脚使用逻辑分析仪输入。

  19. I / O—设置数字输出的输出值，显示配置为数字输入的引脚的输入值。

  20. 数字频道——数字渠道。
    1. 配置为逻辑分析仪通道的数字通道用绿色背景和指示一个．
    2. 配置为输入的数字通道用蓝色背景和一个我．
    3. 配置为输出的数字通道用蓝色背景、黑色轮廓和一个O．
    4. 数字输入和输出通道无趣的当处于逻辑低值时明亮的当处于逻辑高值时。

  21. 刷新-读取数字输入值并更新显示。

  22. 方向—数字通道方向设置为输入或输出。

  23. Ch1—“直流电源通道1”值。
    注:设置新值后将显示实际实现值

，，，
