开放范围MZ -数学和游标

数学

数学菜单允许用户启用和禁用各种自动计算，如信号频率，振幅等。

  1. 通道—作为操作信号源的输入通道。

  2. 频率—计算周期信号的频率。

  3. 振幅-计算信号的振幅。

  4. 最大—计算信号的最大值。

  5. 的意思是—计算信号的平均值。

  6. 期—计算周期信号的周期。

  7. 峰间—计算信号的峰值电压。

  8. 最低—计算信号的最小值。

  9. RMS-计算信号的均方根。

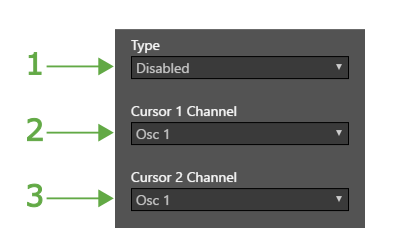

游标

游标窗口允许用户在图表中启用和配置游标。游标可用于测量时间、信号值和点之间的差异。

  1. 类型—光标类型:“时间”、“轨迹”或“电压”。

  2. 光标1—连接光标1的通道。

  3. 光标2—连接光标的通道2

FFT

FFT窗口显示当前缓冲区的快速傅里叶变换。

  1. 轴- - - - - - FFT振幅。

  2. FFT-开启/关闭FFT模式

  3. 轴——频率。

，，，，
