使用网络分析仪

1．1

插入测试和测量装置，然后启动波形，并确保装置已连接。

当WaveForms启动时，如果没有设备连接到主机，则装置经理将推出。确保设备已插入并打开，此时它将出现在设备管理器的设备列表（1）中。单击列表中的设备以选择它，然后单击“选择”按钮（2）以关闭设备管理器。

注意:“DEMO”设备也列出了，它允许用户使用波形和创建项目，而不需要物理设备。

注意:设备管理器可以点击屏幕右下角的“连接设备”按钮(3)，或者在屏幕上方的“设置”菜单中选择“设备管理器”来打开。

1．2

一旦Welcome页面加载，在窗口左侧的仪表面板中，单击网络按钮打开网络分析仪仪器。

1．3

一旦网络分析仪仪器打开，窗口包含绘图平面水平分为两个子平面平面，绘图平面上方的控制杆，以及绘图平面右侧的配置面板。

2.1硬件设置

连接测试测量设备的示波器通道2引脚和设备的Wavegen通道1到1.5 kΩ电阻。连接示波器通道1和电容到电阻的另一个引脚。连接Wavegen通道的地面到电容器的浮动引脚。

当使用带MTE电缆的设备时，波容通道1是黄线，示波器通道1是具有MTE电缆的设备上的橙色导线，用于模拟输入和输出。

对于使用差分输入通道的设备,如模拟发现工作室与MTE电缆,确保连接示波器通道1和通道2 -针(橙色线与白色条纹和蓝色与白色条纹线)到地面销与Wavegen通道1(黑色线)。

2.2运行网络分析仪

默认情况下，网络分析仪使用测试测量设备的波根通道1作为源信号，不需要从波根仪器窗口进一步配置。在控制条上，单击“运行”，以连续扫描具有不同频率输入信号的电路网络——默认频率扫描范围为1千赫1兆赫．

在清扫时，运行按钮(）变更停止（)．单击“停止”以停止输出模拟电压，并停止捕获模拟输入引脚上的数据。单击“单击”（)只扫描电路网络一次。

随着Wavegen连接到范围通道2输入，图形面板应该显示通道2(蓝色轨迹)作为一个平坦的0db幅度图，通道1(黄色轨迹)幅度图从0db下降到-40dB(这是滤波器频率响应的幅度)。要查看从0度到-90度的通道1相位图(这是滤波器频率响应的相位)，将相位参考设置为通道2。

当使用具有两个以上通道的设备时，这些通道也会出现在图窗格中，并具有自己的配置选项。

当使用带BNC电缆的设备时，确保在通道选项(齿轮按钮)中设置示波器探头的衰减。

2.3绘图窗格轴

默认情况下，顶部窗格以分贝(从+10dB到-90dB)显示电路网络的幅值响应，底部窗格以度(从+180°到-180°)显示电路网络的相位响应。这些各自的值在左侧垂直轴上，并使用配置面板进行调整。

底部轴由两个图形共享，默认情况下显示扫描范围内的每个频率(1千赫1兆赫)．可以使用控制栏调节范围。或者，可以通过在轴或绘图窗格上悬停鼠标并滚动鼠标滚轮来改变范围。

2.4数据游标

要快速测量绘图的幅度和相位，请单击快速测量：垂直按钮（)，位于上方图则窗格的右上角。将光标移到绘图窗格上并观察显示的值。单击一次设置该游标，单击第二次放置第二个增量游标。第三次单击或再次单击快速测量:垂直按钮将删除这些游标。

要放置一个或多个普通或增量游标，请单击左下角窗格中的“添加游标”按钮。第一次单击将生成一个普通游标，重复单击将生成引用到第一个游标的附加增量游标。要将delta游标更改为普通游标，请单击窗格图底部光标按钮上的箭头图标，并将引用更改为“none”。此外，选择“移除”将从绘图窗格中删除光标。

3.1控制杆

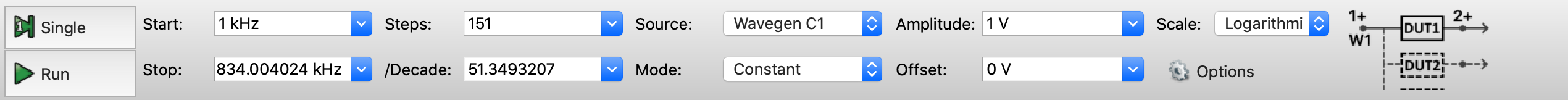

控制杆可以在绘图窗格上方找到。控制栏包含单个和运行采集按钮，以及控制用于探测所测试电路的频率扫描的多个设置，可通过下拉菜单或文本字段访问。

另外，可以在控制杆的右侧看到围绕电路或设备的建议设置的图。

• 开始:允许您设置扫描开始的频率。范围为10 uhz到25兆赫．
• 停止：允许您设置扫描停止的频率。范围为10 uhz到25兆赫．
• 步骤:控制在一次扫描中捕获的样本数量。定义每个样本之间频率的变化。(只适用于线性比例)
• /十年：“每十年样本”，控制扫描期间捕获的样品。“十年”代表两个频率之间的十倍。例如，如果扫描在10开始千赫，和/十年设置为20，将采集20个样本
• 来源:设置捕获源。选项是外部，波容C1或WaveGen C2。
• 模式：下拉菜单来启用/禁用幅度扫描(仅恒定频率扫描模式，或表频率和幅度扫描)或使用JavaScript语法定义自定义激励
• 振幅：设置信号的电压幅度。范围为10 mV至5V。
• 抵消：在信号的幅度上增加一个直流偏置。电压范围为- 5v ~ + 5v。
• 规模： 对数或线性，定义了在图上使用的频率标度，以及用于确定要测量的频率的方法。
• 选项:提供了几个额外的不太常用的选项，包括调整放大，稳定时间，最小周期数，平均，平均，和每个频率步骤采样的数量的能力。

这些设置也可以通过单击和拖动绘图或使用鼠标滚轮“平移”和“缩放”绘图来更改。

3.2配置面板

第一个侧面板控制块是幅度图配置窗口。默认情况下，单位是分贝，天花板为10dB，地板为-90dB。这些参数可以通过选择分别标记为Units、Top和Bottom的下拉菜单来更改。

幅度绘图配置窗口下方是相位绘图配置窗口。在这里，您可以选择一个通道用作阶段参考（默认情况下，它是第一个模拟输入通道）。默认情况下，偏移量和范围分别设置为0度和360度。要更改这些值，请单击“抵消和范围下拉菜单,分别。

相位绘图配置窗口下方是两个自定义测量窗口。默认情况下，取消选择这些窗口。要添加自定义测量，请单击自定义窗口名称左侧的选择框，将添加该窗口到绘图平面。要更改窗口的刻度，单位和名称，请单击“格库”图标（)，并更新规模，单位,姓名字段。要更改绘图的范围，请单击或键入最佳和底部字段。点击底部按钮改变或程序自定义测量。默认情况下，自定义通道1被设置为测量实值，自定义通道2被设置为测量虚值。

在自定义窗口按钮下面是添加通道按钮()．单击此按钮可向绘图添加一个新通道，包括引用通道，可用于将保存的数据与捕获的数据进行比较。

在自定义/添加通道按钮下方是通道配置窗口。缺省情况下，偏移量和增益参数分别设置为0伏和1x。要更改这些值，请单击或输入抵消或获得字段分别。

3.3绘图窗格

图窗格显示刺激扫描期间模拟输入通道捕获的数据。图的横轴代表采样频率。顶部图中的纵轴代表电路的增益。底部图中的纵轴表示被测电路对测试信号施加的相移。

图窗格左上角的状态指示器显示是否网络分析仪运行(“停止”/“运行”)。在进行扫描时，会显示出进展。当停止时，将显示关于扫描的信息，包括样本计数、频率范围和时间戳。

3.3.1地块-公用事业

实用程序按钮（)可以用来添加标签，改变背景颜色和线宽，以及设置默认的快速测量工具。

3.3.2绘图-快速测量工具

可以在绘图窗格的右上角找到另一组按钮：

• 免费的()测量两次鼠标点击之间的差异，以大小(或相位)和频率表示。
• 垂直的 （）类似于自由模式，但衡量两个垂直线之间的差异，而不是两个点。它可用于一次性显示两个相位和幅度差异。
• 显示整个捕获（)重置任何平移或缩放的情节，显示整个清扫。

3.4文件菜单

的文件窗口顶部的菜单包含影响主机文件系统的操作。

保存一个项目(有或没有任何收购)允许用户关闭WaveForms而不丢失任何配置。除此之外，项目可以与他人分享，以帮助小组项目和指导学习。

将数据导出为图像允许用户生成整个Scope工具的屏幕截图。另外，捕获的数据可以以多种不同的文件格式导出，包括CSV、TXT和TDMS。

3.5控制菜单

的控制菜单在窗口顶部提供相同的功能，单/停止/运行按钮，并列出热键，可用于每个。

3.6查看菜单

可以使用多种不同的视图窗格使用看法菜单在工具栏上的单/运行/停止按钮。每个窗格一旦打开，就可以通过点击窗格右上角的“X”按钮来关闭。菜单中每个视图的描述如下所示:

• 时间:在时域内显示模拟输入通道捕获的信号。
• FFT：显示扫描的快速傅里叶变换故障。
• 尼奎斯特:显示扫描的奈奎斯特图。
• 尼克尔斯:显示扫描的Nichols图。
• 游标:列出添加到绘图中的每个“X”光标。
• 笔记：一个文本编辑器窗格，可以用来记录配置选择或任何其他有用的信息。
