本指南已过时，可以找到更新的指南在这里．

概述

本指南将逐步介绍如何使用Arty FPGA板的Vivado IP Integrator创建基于微玻璃的硬件设计。

本教程结束时，您将有：

在Xilinx Vivado中创建了基于微玻璃的硬件（HW）设计

在Xilinx Vivado SDK（软件开发工具包）中创建.C项目，通过硬件设计显示Hello World。

在SDK控制台和Tera Term上显示最终输出

微乳介绍

Microblaze是Xilinx的软IP核，它将完全在Xilinx FPGA通用内存和逻辑结构中实现微处理器。在本教程中，我们将使用Vivado IP Integrator工具添加一个Microblaze IP块。

除了Microblaze IP块之外，我们还希望在Arty上使用DDR3 SDRAM组件。因此，我们的设计中将添加一个MIG（内存接口生成器）IP块。

最后，将添加UART（通用异步接收器/发射器）IP块，以在主机PC和Arty上运行的软处理器核心之间进行通信。

通用微釉设计流程

一、万岁

打开Vivado并选择Arty board
创建一个新的Vivado项目
在新项目内创建空块设计工作空间
使用IP integrator工具添加所需的IP块并构建硬件设计
验证并保存块设计
创建HDL系统包装器
运行设计合成和实现
生成位文件
导出硬件设计，包括生成的比特流文件到SDK工具
启动SDK

现在，硬件设计被导出到SDK工具中。Vivado到SDK的移交是通过Vivado在内部完成的。我们将使用SDK创建一个软件应用程序，通过从Vivado导入硬件设计信息，使用定制的板接口数据和FPGA硬件配置。

二、SDK

创建新的应用程序项目并选择默认的Hello World模板
可编程门阵列
通过选择正确的UART COM端口和波特率来运行配置

先决条件

技能

熟悉Vivado
块设计经验

硬件

数字艺术FPGA板
微型USB电缆
- 用于UART通信、JTAG编程和电源

软件

Xilinx Vivado 2015.4和SDK包。
- 新版本的Vivado也可以工作
电子线路板支持文件
- 遵循维基指南关于如何安装Vivado 2015的板支持文件。X

教程

1.创建新项目

1.1）打开Vivado并单击创建新项目打开Vivado的新项目向导。

1.2）将打开一个新窗口，单击下一个您将看到下面的屏幕。命名项目（无空格！），并在单击之前选择项目保存目录下一个．下划线是空格的一个很好的替代品。

1.3）我们将从头开始构建该项目，并添加我们自己的资源，因此我们希望创建一个RTL项目。选择RTL项目并确保此时不要指定源检查框。点击下一个．

1.4）如果您遵循了董事会支持文件Wiki指南，请选择董事会．通过选择“digilentinc.com”作为供应商，选择“Arty”作为显示名称，过滤器选项可以用来快速找到艺术板。附庸风雅的应显示在选择列表中。选择不同的板名将在以后导致错误。点击下一个．

1.5）显示新项目设计源和目标设备的摘要。点击完成．

此时，你已经成功地创建了一个项目，将正确地与火炮沟通。

2.创建新的区块设计

这是一个主项目窗口，在这里你可以创建一个基于IP的块设计或者添加基于RTL的设计源。左边的流量导航面板提供了关于如何创建硬件设计、执行模拟、运行合成和实现以及生成位文件的多个选项。您还可以使用硬件管理器直接从Vivado使用为RTL项目生成的位文件来编写电路板。

对于我们的设计，我们将使用IP积分器创建一个新的块设计。

2.1)在左边，你应该看到Flow Navigator。选择创建块设计在IP积分器下。为您的设计命名（无任何空格），然后单击好啊．

您已经创建了一个新的块设计。

3.添加时钟和DDR3组件

3.1)点击板标签(下面用橙色突出显示)

此列表包含以前安装的线路板文件中定义的所有组件。这些已配置为与多个Vivado IP一起使用。

3.2)单击并拖动系统时钟组件添加到空块设计中。Vivado将自动将这个系统时钟连接到一个新的时钟向导块。

3.3）双击时钟向导块来自定义它。点击输出时钟选项卡并改变clk_out1至“166.667”兆赫. 使可能clk_out2设置为200.0兆赫．设置复位类型来活跃低

点击好啊关闭此窗口。

3.4)单击并拖动DDR3SDRAM将组件添加到空块设计中。Vivado将自动将DDR3 SDRAM和一些虚拟时钟端口连接到MIG IP。

3.5)删除的clk_ref_i和系统时钟i单击端口并按删除键，或者右键单击并选择删除．

3.6）连接clk_out1来系统时钟i在MIG块上。连接clk_out2来clk_ref_i．

3.7)点击运行连接自动化在上面的绿色横幅上。默认设置很好，所以单击好啊．

Vivado将您的系统重置连接到MIG上的系统。连接这个新的重置端口到resetn时钟向导块上的输入。

4.添加Microblaze处理器和配置

4.1)点击 添加IP按钮并搜索微晶玻璃．

双击微晶玻璃将其添加到您的块设计中。

4.2)点击块自动化运行打开Microblaze处理器的块自动化。

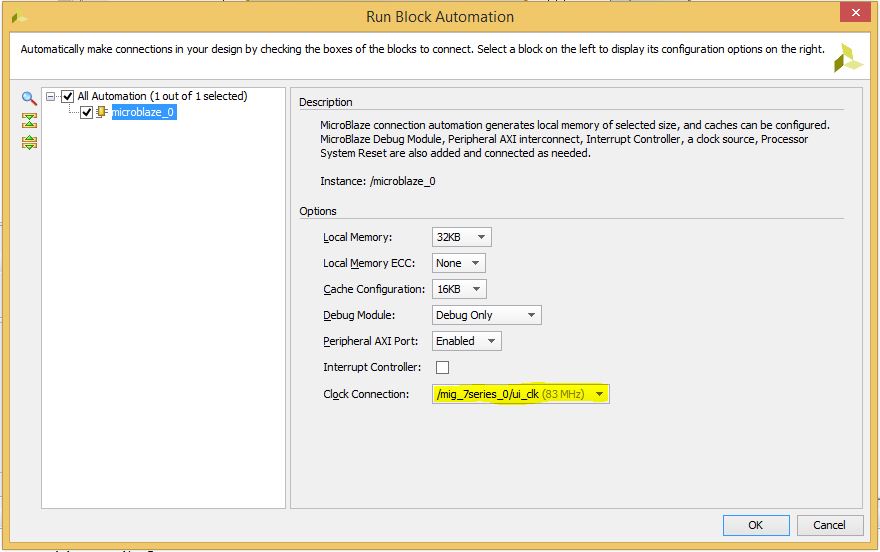

在这里，您可以选择为Microblaze处理器提供多少内存。配置选项要匹配下面的图片，请单击好啊. 确保将时钟连接设置为/ mig_7series_0 ui_clk．

4.3）运行块自动化将自动生成一组额外的IP块，这些IP块将根据上一步中选择的选项自动添加到我们的硬件设计中。不要点击运行连接自动化然而。

5.添加外围组件

5.1）进入董事会再次单击tab并找到USB通用异步收发器组成部分单击并拖动将其添加到块设计中，以将Uartlite块添加到设计中。

5.2）点击运行连接自动化在绿色旗帜下。检查所有自动化选中复选框并单击好啊．

这将为DDR内存创建一个AXI互连，为外围组件创建另一个AXI互连。

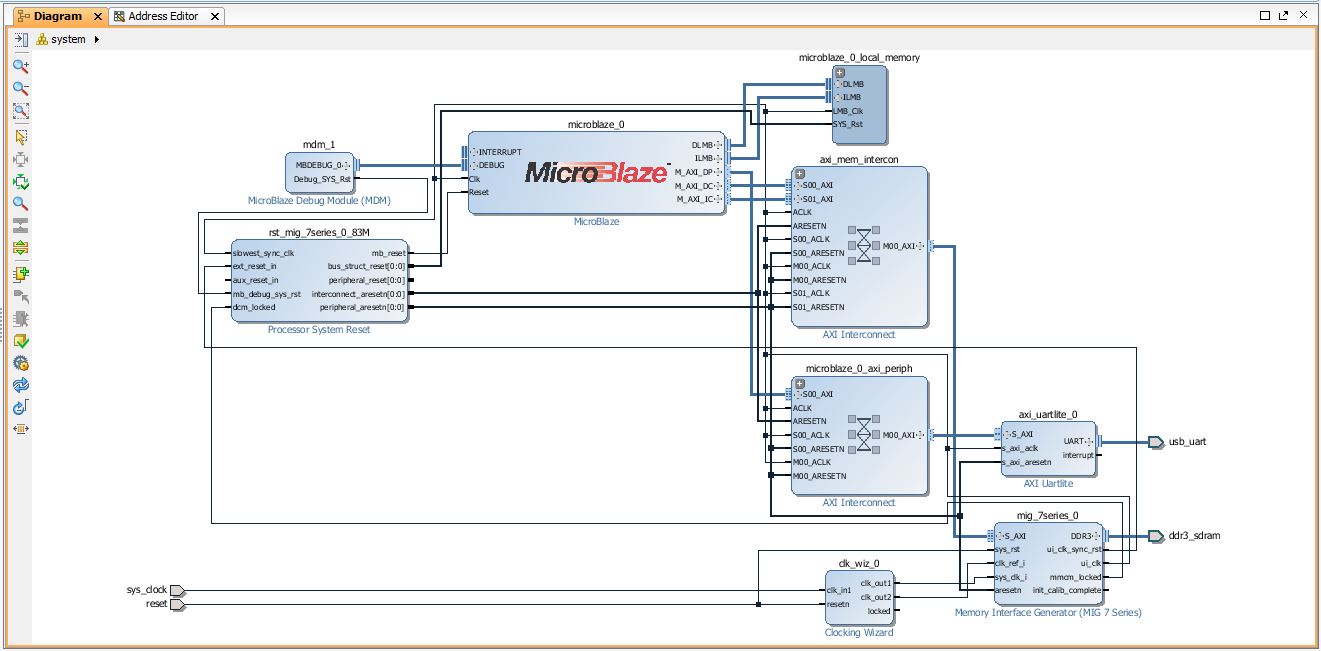

点击 重新生成布局按钮重新排列块设计。

6.验证设计并制作HDL包装器

6.1）选择 验证设计．这将检查设计和连接错误。

6.2）在设计验证步骤之后，我们将继续创建HDL系统包装器。点击来源选项卡并找到您的块设计。

右击你的块设计和点击创建HDL包装器. 确保让Vivado管理包装和自动更新选择并单击好啊．

这将在Verilog中创建一个顶级模块，并允许您生成位流。

7.生成位文件

7.1）在Vivado的顶部工具栏中，单击 生成比特流．这也可以在流导航器左边的面板，下面编程与调试．
如果你还没有保存你的设计，你会得到一个提示来保存块设计。

将开始生成位文件。工具会运行合成和实施. 成功完成合成和实现后，将创建位文件。您将在项目窗口的右上角找到运行的合成和实现状态栏。

这个过程可以在任何地方进行2至20分钟取决于你的电脑。

7.3)位流生成后，屏幕上会弹出消息提示。在本演示中，您不必打开已实现的设计。点击取消．

8.将硬件设计导出到SDK

8.1)在主工具栏中，单击文件并选择出口→出口硬件. 选中复选框以包括比特流点击好啊．这将为软件开发工具- Vivado SDK导出带有系统包装的硬件设计。

将在下创建一个新的文件目录你好_World.SDK类似于Vivado硬件设计项目名称。另外两个文件，.sysdef和.hdf也创造了。这个步骤实际上创建了一个新的SDK工作区。

8.2）在主工具栏上，单击文件然后启动SDK. 将两个下拉菜单保留为默认值本地项目点击好啊．这将打开Xilinx SDK并导入硬件。

9.在Xilinx SDK

9.1）硬件设计规范和包含的IP块显示在system.hdf文件Xilinx SDK独立于Vivado，也就是说，从这一点来看，您可以在导出的硬件设计之上，用C/C++创建软件项目。如有必要，还可以直接从Vivado项目主目录中创建的SDK文件夹启动SDK。

从这里开始，如果你需要返回Vivado并对HW设计进行更改，那么建议关闭SDK窗口并在Vivado中进行所需的HW设计编辑。在此之后，您必须遵循创建新的HDL包装器、保存设计和位文件生成的顺序。然后必须将这个新的位文件和系统包装器导出到SDK。
