ZedBoard FMC Pcam适配器二摄像头演示
概述
图1实际演示-显示来自两个Pcam 5Cs的数据。
描述
该项目演示了FMC Pcam适配器作为两个Pcam摄像机和ZedBoard平台的接口的使用。来自不同相机的视频流通过MIPI/FMC连接器进入，并通过载波VGA端口输出。对于错误和反馈消息，提供了一个UART接口。
功能使用
| 不习惯 | 使用 | |
|---|---|---|
| 512MBDDR3 (128M x 32) | X | |
| 256mb QSPI Flash | X | |
| USB-JTAG | X | |
| 10/100/1G以太网 | X | |
| USB OTG 2.0 | X | |
| SD卡 | X | |
| usb2.0 FS USB- uart桥接 | X | |
| 5 Digilent Pmod™兼容头 | X | |
| 1 LPC的融合 | X | |
| 1 AMS头 | X | |
| 2个复位按钮(1个PS, 1个PL) | X | |
| 7个按钮(2 PS, 5 PL) | X | |
| 8个dip/slide开关(PL) | X | |
| 9用户发光二极管 | X | |
| HDMI输出 | X | |
| VGA(12位颜色) | X | |
| 128×32OLED显示 | X | |
| 音频、耳机、麦克风 | X |
先决条件
技能
-
基本熟悉Vivado和SDK
-
这种经验可以通过我们的Vivado IPI入门指南
-
硬件
-
ZedBoard
-
12 v电源
-
2微型usb电缆。一个用于编程，另一个用于UART接口
-
2 Pcam-5C相机
-
FMC Pcam适配器
-
VGA监视器
-
1 VGA电缆
软件
-
Vivado设计套件和Xilinx SDK 2018.2
-
该项目仅在2018.2版本被确认
-
下载
下载并启动ZedBoard FMC Pcam-Adapter演示
请按照上面链接的项目存储库和ZIP归档文件中README文件的“演示设置”部分列出的说明进行操作。请记住，在启动SDK之前必须导出硬件平台和比特流文件。当提示检查其他硬件要求和设置时，请返回本指南。
将VGA线的一端插入ZedBoard的VGA接口，另一端插入VGA显示器。在J7编程端口和主机之间连接一根微型USB电缆。在J14 UART端口和主机之间附加第二根USB微线。之后，将一个外部12V电源连接到ZedBoard的电源插孔上。最后，确保Zedboard的跳线配置为VADJ设置为3V3，并将启动模式设置为JTAG(所有MIO#跳线都连接到SIG和接地）.
首先，确保你想要插入FFC电缆的适配器上的所有Pcam连接器都是打开的。将连接头边缘的黑色塑料卡片拉出，远离连接头的开口。这将打开连接器，如图所示。
插入FFC，其触点朝上，朝向Pcam 5C PCB。蓝色的一边(没有接触暴露)应该面对下在Pcam的一边。对FMC Pcam Adapter上的Pcam连接器重复相同的步骤，如图2所示。
请注意：这个演示只支持FMC Pcam适配器的Pcam端口A和b, Pcams附加到其他端口将不会被使用。如果Pcams没有连接到端口A和端口B，当演示运行时，输出监视器对应的部分将是灰色的。

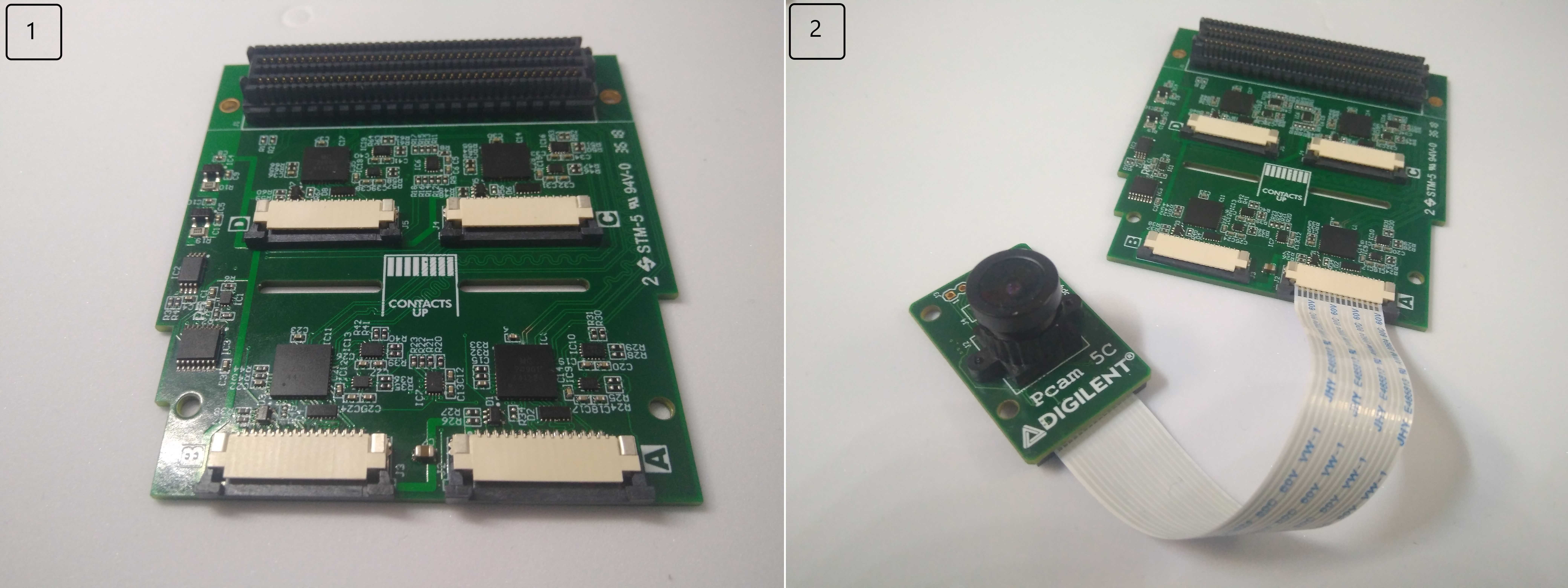

图2第一幅图显示的是FMC Pcam Adapter底部的连接器打开，第二幅图显示的是FFC电缆的触点朝上
在此之后，请确保FFC完全插入，并按下黑色塑料标签的两边向连接器的其余部分，以锁住FFC。下面两个电缆是完全插入可以看到。
如果电缆断开与Pcam 5C或FMC Pcam适配器，请重复上述步骤。
图3两个连接正确的摄像机
最后，在连接两个摄像机后，将FMC连接器连接到ZedBoard。为了确保它牢牢地固定在位置上，应该使用一到两个螺栓，如下图所示。
始最后设置
在波特率为115200、8位数据位、无校验位和1位停止位的主机上，打开终端程序(如Tera Term或PuTTY)，查看UART通信通道上打印的消息。在启动时，ZedBoard将通过串行控制台打印反馈和错误消息。
图4串口终端显示Init。消息
如果一个摄像头没有连接，将会看到一个警告信息。程序将跳过这个警告，并开始初始化其余的摄像头。
图5显示Init的串行终端。消息和摄像机A的错误初始化
如上所述，如果一个摄像头没有连接，Zedboard将继续初始化其余的摄像头，而VGA监视器将在该摄像头的区域输出一个灰度图像，表明DDR内存中缺少视频数据。
图6输出VGA图像与摄像头A断开
