Zybo领导演示

本指南将通过将自定义IP导入Vivado并在Xilinx SDK中导入自定义IP。

在本教程的最后，你会有:

• 导入并实现自定义DigiLEDs IP块到设计中。

• 在Xilinx Vivado SDK(软件开发工具包)中创建的。c项目与Zybo接口。

• 熟悉Vivado
• 块设计经验

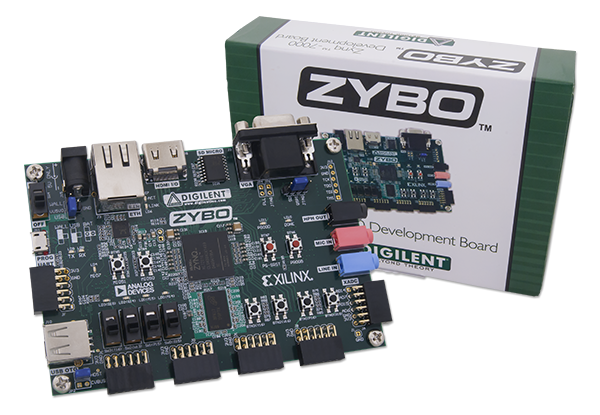

• Digilent Zybo董事会
• 微USB电缆
  • 用于UART通信和JTAG编程
• 可编程RGB LED（WS2812，Neopixels）
  • 数据输入信号线连接泽博的JB1

• Xilinx Vivado 2015.3或2015.4附带SDK包。
  • 遵循此Wiki指南（安装Vivado)有关如何安装和激活Vivado

• zybo支持文件
  • 这些文件将描述GPIO接口，并使您更容易选择您的FPGA板和添加GPIOIP块。
  • 遵循此Wiki指南（Digilent 7系列FPGA板的Vivado板文件）如何为Vivado安装LASS支持文件。

• DigiLED定制IP: 邮政编码
• main.c文件：邮政编码

在本教程中，我们将在基本系统设计中添加我们自己的自定义IP块以与某种可编程RGB LED一起使用。

即Vivado

• 打开Vivado
• 创建一个新的区块设计
• 添加Zynq核心IP并将其自动化
• 将DigiLeds自定义IP添加到项目的IP存储库
• 将DigiLEDs IP添加到设计中并进行配置。
• 验证和保存区块设计
• 创建HDL系统包装器
• 运行设计综合和实现
• 生成一些文件
• 导出硬件设计包括生成的位流文件到SDK工具
• 发射SDK

现在硬件设计被导出到SDK工具。Vivado到SDK的切换是通过Vivado内部完成的。我们将使用SDK创建一个Software应用程序，通过从Vivado导入硬件设计信息，该应用程序将使用定制的板接口数据和FPGA硬件配置。

2SDK

• 创建新的应用项目并选择空应用模板
• 进口Main.c.
• FPGA程序

当您第一次运行Vivado时，这将是主启动窗口，您可以在这里创建一个新项目或打开一个最近的项目。

1.1）点击创建新项目．选择项目名称和位置，以便有没有空格．这是用于项目名称，文件名和位置路径的重要命名约定。
下划线可以很好地代替空格。

对于Vivado项目拥有专用文件夹，这是一种很好的做法，最好是尽可能小的路径长度。示例：c：/ vivado_projects。

命名项目并选择项目位置并单击下一个．

1.2）选择项目类型为RTL项目．不选中“不指定源”框并单击下一个．

1.3)我们不会在这里导入或创建任何文件，所以单击下一个直到零件选择屏幕。

1.4）如果你已经完成了董事会支持文件维基指南， 选择董事会．
Zybo应显示在选择列表中。选择正确的板名称中的不匹配会导致错误。选择Zybo并点击下一个．

1.5)显示新项目设计源和目标设备的概要。点击完成．

这是主项目窗口，您可以在其中创建基于IP的块设计或添加基于RTL的设计源。左侧的Flow Navigator面板在如何创建硬件设计，执行模拟，运行综合和实现并生成一部位文件时提供多个选项。您还可以使用硬件管理器将电路板直接从Vivado与生成的位文件编程。

对于我们的设计，我们将使用IP Integrator创建新的块设计。

2.1）在左侧，您应该看到流量导航器。选择创建块设计IP集成商。给你的设计一个名字(不要有任何空白)，然后点击好吧．



您已经创建了一个新的模块设计。

3.1)查找并点击“项目设置”项目经理在Vivado左侧。

3.2）在项目设置中，单击左侧的“IP”。然后单击“存储库管理库”选项卡，然后单击+按钮（下面突出显示）。

3.3)导航到您的项目文件夹并选择“DigiLED-master”文件夹中。

3.4）验证新的repo是否在列表中，然后单击“确定”以退出项目设置。

4.1）点击 “添加IP”按钮。在搜索框中键入“Digiled”，然后双击“DigiLED_v1.0”．这将使我们的自定义IP添加到块设计。

4.2）点击 “添加IP”再次按钮。此时间在搜索框中键入“zynq”并双击Zynq7处理系统．



这将为我们的块设计添加Zynq处理器。

4.3)点击“运行块自动化”并点击好吧自动配置Zynq核心。

4.4)单击“运行连接自动化运行并点击好吧将DIGILED连接到ZYNQ核心。

5.1）找到DigiLED_0块，并双击该块以自定义它。

5.2)选择HSV子弹并改变led数量字段到你的RGB上的led数量领导strip，然后单击OK。

6.1)右击你的块设计和点击“创建端口”

将端口命名为“led_pin”，并将其设置为输出．单击OK。

6.3)用你的光标连接DigiLED_0块上的“led_pin”到“led_out”(看起来像一支铅笔)。

在你的方块设计的左边，选择来源选项卡，然后在窗口中单击右键。选择添加来源…一扇窗就会打开。选择添加或创建约束并点击下一个．



创建一个新文件，确保这个名字有没空间了，然后点击完成．

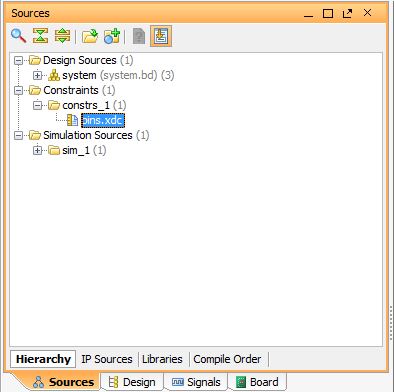

在source窗口中，打开constraints文件夹找到新的.xdc文件。打开它。

6.6）复制下面的行，并将其粘贴在PINS.xdc中。这是连接到连接器JB1的引脚。

set_property -dict {package_pin t20 iostandard lvcmos33} [get_ports {led_pin}];

6.7）保存PINS.xdc并关闭它。

6.8）右键单击system.bd并点击创建高密度脂蛋白包装…

7.1)在上方工具栏中，单击产生的比特流．如果你还没有保存你的设计，你会得到一个提示来保存块设计。

7.2）生成比特流后，将在屏幕上弹出消息提示。您不必为此演示打开实现的设计。只需单击“取消”。

8.1）在窗口的左上角，从工具栏点击文件并选择出口的硬件．

这将为软件开发工具- Vivado SDK导出带有系统包装的硬件设计。

检查框中是否包含生成的比特流．

9.1)去文件并选择发射SDK并单击OK。将启动Vivado设计项目位置本地创建的SDK文件。从Vivado到SDK的切换已经完成。

将打开一个新的SDK窗口。HW设计规范和包含的IP块显示在system.hdf文件。SDK工具是独立于Vivado的，也就是说，从这一点上，你可以在导出的HW设计上用C/ c++创建你的SW项目。如果需要，还可以直接从Vivado Project主目录中创建的SDK文件夹中启动SDK。

现在，如果您需要返回Vivado并更改HW设计，那么建议关闭SDK窗口并在Vivado中进行所需的HW设计编辑。在此之后，您必须遵循创建新的HDL包装器、保存设计和位文件生成的顺序。然后必须将这个新的位文件和系统包装器导出到SDK。

由于我们目前没有任何HW设计编辑，我们将继续创建一个软件应用程序。

10.2)在主SDK窗口的左上角，你会发现Project Explorer面板。注意，在名称下有一个主项目文件夹system_wrapper_hw_platform_0．

系统是在Vivado中创建的块设计的名称。该硬件平台具有所有已添加的HW设计定义，IP接口，外部输出信号信息和本地存储器地址信息。

说如果此时，您已经关闭了SDK，为您现有的硬件设计进行了编辑，并将设计导出到SDK然后在启动SDK工具后，您会发现一个新的硬件平台调用：system_wrapper_hw_platform_1除了老的HW设计，即。system_wrapper_hw_platform_0．

11.1)去文件在主工具栏中选择新申请项目．将弹出一个新的项目窗口。
为您的SDK项目提供一个没有空的空格，例如“DigiLeds”的名称。确保这一点目标硬件是正确的硬件设计。在我们的情况下，它将是“system_wrapper_hw_platform_0”。点击下一步”。

11.2）选择空应用程序在下面可用模板在左侧面板上，单击“完成”。

11.3）完成上一步后，您将看到两个新文件夹Project Explorer面板。

**DigiLEDs**包含所有二进制文件，.C和.H(头文件)**DigiLEDs_bsp**是板支持文件夹

DigiLEDs是我们的主要工作源文件夹。这里还包含一个重要的文件，即“lscript.ld”。这是一个Xilinx自动生成的链接器脚本文件。

12.1）导航到“main.c”文件。

12.2）单击并将此Main.c文件拖动到DigiLEDs / src文件夹中的Xilinx SDK。选择将这些源文件复制到项目中，然后单击OK。

13.1)确认Zybo已打开，并使用提供的micro USB数据线连接到主机PC。

在快速选择工具栏中，你会发现一个带有红色箭头和三个绿色方框的符号。

单击此符号以打开“程序FPGA”窗口。

确保硬件平台是选为system_wrapper_hw_platform_0．

在软件配置框中要在块中初始化的ELF文件内存列，行选项必须读取bootloop.．如果不是，单击该行并选择bootloop.．

现在点击程序。

在FPGA用位文件成功编程后，从Project Explorer面板上，右键单击“DigiLEDs”项目文件夹。去“运行”并选择“启动硬件（系统调试器）”



然后，您的Zybo将启动DigiLeds演示。按按钮0将循环通过RGB上的三个模式领导地带。
