Cmod mx₁
Breadboardable MX微控制器模块(以前命名为Cmod CK1)
特性
  • 33个可用的I/O引脚
  • 方便600万，2×20-pin DIP包
  • 13个模拟输入
  • 13频道10位ADC
主要规格
CPU时钟
40/50兆赫32位MIPS
内存
32 k
闪光
128 k
连接和机载I/O
Pmod港口
2个12针Pmod接口
USB
A |微A/B
SPI
2 SPI连接器
I2C
2 I2C连接器
UART
2 UART连接器
用户使
2
电
功率(USB)
5-12V推荐
逻辑电平
3.3 v
设计资源
坏的部分
启1 启2
鹰项目
引导装载程序
文档
主要集成电路
PIC32MX150F128D
示意图

Cmod MX1不再生产，并将退休一旦当前的库存耗尽。

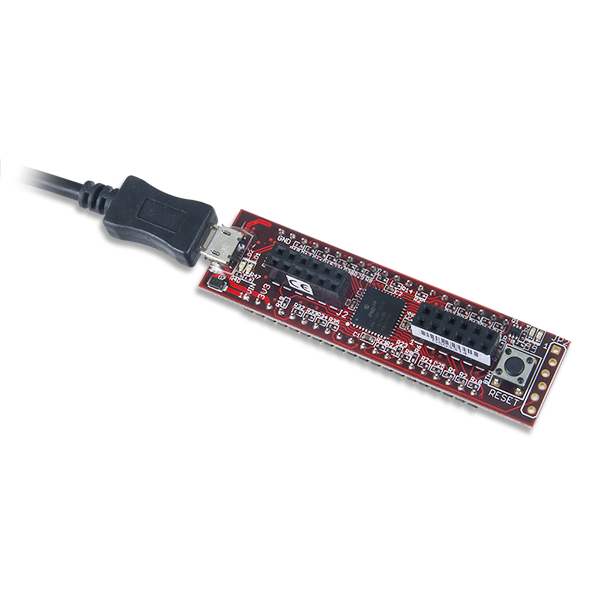

Cmod MX1是Digilent的MPIDE兼容板。它结合了Microchip®PIC32MX150F128D微控制器和一个方便的600-mil, 40针DIP包和两个Digilent Pmod端口。Digilent的Cmod电路板非常适合于使用小型表面贴装封装的电路板或其他电路原型设计。

Cmod MX1利用了强大的功能PIC32MX150F128D单片机。这款微控制器采用32位MIPS处理器核心，运行频率为40Mhz，闪存为128K, SRAM为32K。
