Max32
微控制器板与Mega R3 Headers
特性
  • 83年可用I / O
  • 16通道10位ADC， 5个比较/PWM输出
  • 双控制器可以
  • 16个模拟输入
  • 4 SPI渠道
  • 5 I2C连接器
主要规格
CPU时钟
80兆赫
内存
128 kb
闪光
512 kb
连接和机载I/O
以太网
10/100以太网MAC
按钮
1重置
USB
一个| Mini-B
屏蔽连接器
Arduino / chipKIT兼容
用户使
2
电
功率(USB)
USB Mini-B
功率(同轴)
7-15V(2.1毫米)
逻辑电平
3.3 v
物理
设计资源
坏的部分
鹰项目
引导装载程序
文档
主要集成电路
PIC32MX795F512
示意图
启维 启E
跳投
引脚分配表
程序员的参考手册
引导装载程序参考手册

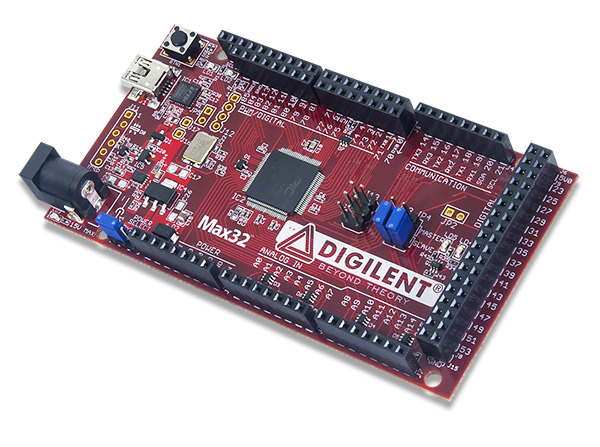

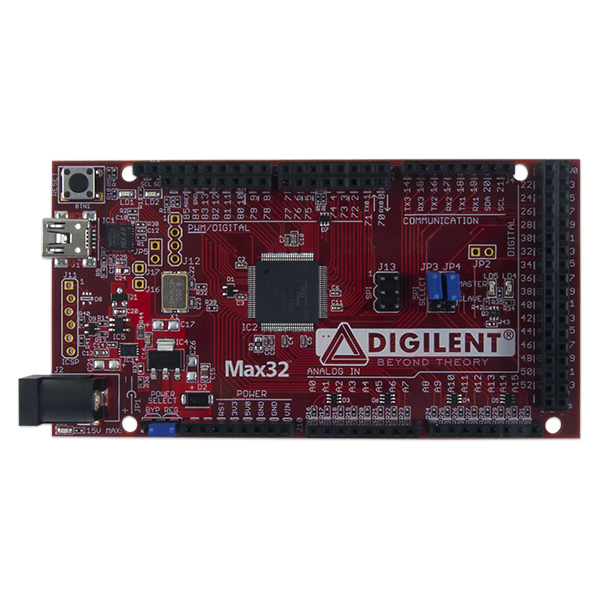

Max32是一种基于Microchip公司PIC32 mx795f512l芯片(32位PIC32单片机家族成员)的微控制器板。

Max32与Arduino™巨型板具有相同的形式因数，并与许多Arduino屏蔽以及与巨型板使用的更大的屏蔽兼容。它具有一个USB串口接口，用于连接到IDE，并可以通过USB或外部电源供电。

Max32易于使用，适合初学者和高级用户试验电子和嵌入式控制系统。

它的设计是使用多平台集成开发环境(MPIDE)进行编程，MPIDE是一个基于原始Arduino IDE的环境，经过修改以支持PIC32。它包含了开始开发嵌入式应用程序所需的一切。Max32也可以编程和调试，使用Microchip的MPLAB®X IDE开发工具，使用授权的调试器/编程器，如chipKIT PGM或PICkit®3。

Max32有83个I/O引脚，支持许多外围功能，如UART、SPI和I2C端口和脉宽调制输出。16个I/O引脚可以用作模拟输入或数字输入和输出。

在Max32上的PIC32微控制器还提供一个10/100以太网MAC, USB 2.0全速OTG控制器和两个CAN控制器。要使用这些高级的外围设备，需要一个像Network Shield这样的附加板。

Max32可以通过USB、外部AC-DC电源适配器或电池供电。
