在下4 DDR
Artix-7 FPGA
特性
- 可编程的JTAG和四spi Flash
- 片上模拟-数字转换器
主要规格
FPGA部分#
XC7A100T-1CSG324C
逻辑片
15850(4个6-输入LUTs &
每8人字拖)
每8人字拖)
块内存
4860年来
时钟瓷砖
6(每个带锁相环)
DSP片
240
内部时钟
450 mhz +
DDR2
128年MiB
手机内存
16 mb
以太网
10/100 PHY
连通性和板载I/O
SD
microSD卡连接器
Pmod连接器
4 Pmod港口
VGA
12位VGA端口
音频
脉宽调制音频输出
麦克风
PDM麦克风
温度传感器
一个温度传感器
显示
2个4位7段显示器
开关
16
按钮
4
发光二极管
16
三色发光二极管
2
电
权力
USB
5V (2.5mm同轴)电源
5V (2.5mm同轴)电源
逻辑电平
3.3 v
物理
宽度
4.3
长度
4.8
重要!
此页面是为Nexys 4 DDR板创建的,修订版A-C。Nexys A7取代了Nexys 4 DDR。看到Nexys A7资源中心最新的材料。

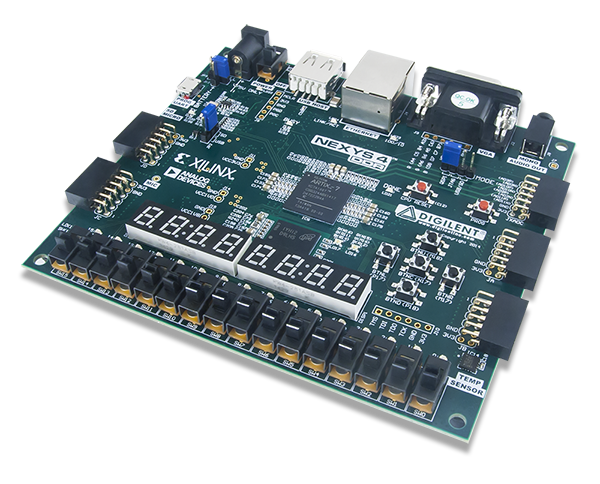

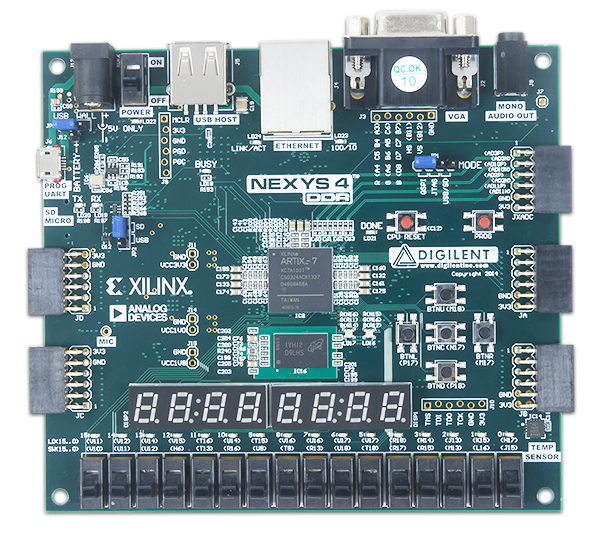

Nexys 4 DDR板是一个完整的,随时可用的数字电路开发平台,基于Xilinx®最新的Artix-7™现场可编程门阵列(FPGA)。凭借其大容量FPGA (Xilinx部件编号XC7A100T-1CSG324C)、丰富的外部存储器和USB、以太网和其他端口的集合,Nexys4 DDR可以承载从入门组合电路到强大的嵌入式处理器的设计。几个内置的外围设备,包括加速度计、温度传感器、MEMs数字麦克风、扬声器放大器和几个I/O设备,使Nexys4 DDR不需要任何其他组件就可以用于广泛的设计。
文档
教程
- 开始使用Digilent Pmod ip
- Vivado入门
- Vivado IP Integrator和Xilinx SDK入门
- 如何存储您的SDK项目SPI Flash
- 安装Vivado, Xilinx SDK, Digilent Board Files
- Nexys 4 DDR - Microblaze服务器入门
- Nexys 4 DDR编程指南
- 通过Multisim编程Digilent FPGA板
示例项目
学术材料
-
使用Nexys 4 DDR的课程作业示例-由Victor Nelson博士为奥本大学的数字系统设计课程创建
