Pmod 8 ld

买 参考手册 技术支持

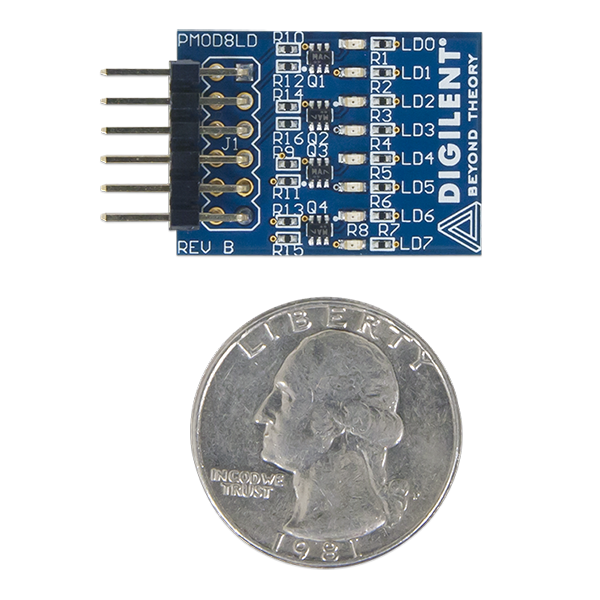

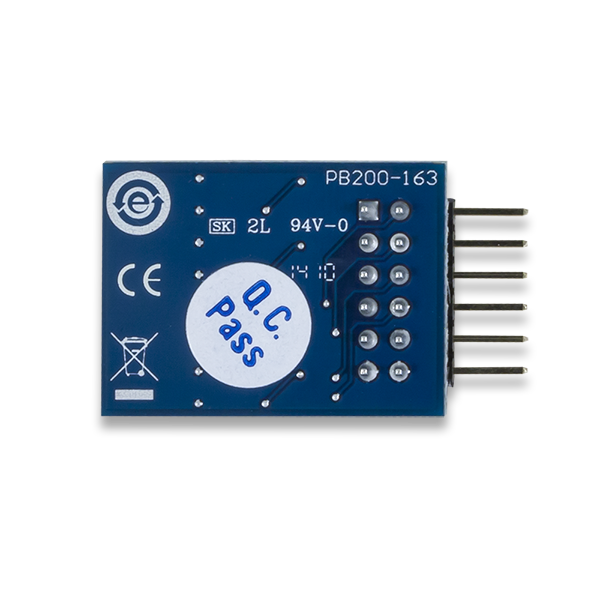

Pmod 8 ld
八个高亮度发光二极管
特性
  • 8个高亮度绿色led
  • 采用bjt进行低功耗逻辑电平控制
  • 2×6-pin Pmod端口与GPIO接口
电
公共汽车
GPIO
规范版本
1.3.0
逻辑电平
3.3 v
物理
宽度
1.1英寸(2.79厘米)
长度
0.80英寸(2.03厘米)
设计资源
坏的部分
文档
参考手册
Pmod8LD参考手册
示意图
j - 1引出线
销1
LD0
销2
LD1
销3
LD2
销4
LD3
销5
接地
销6
VCC
销7
LD4
销8
LD5
销9
LD6
销10
LD7
销11
接地
销12
VCC

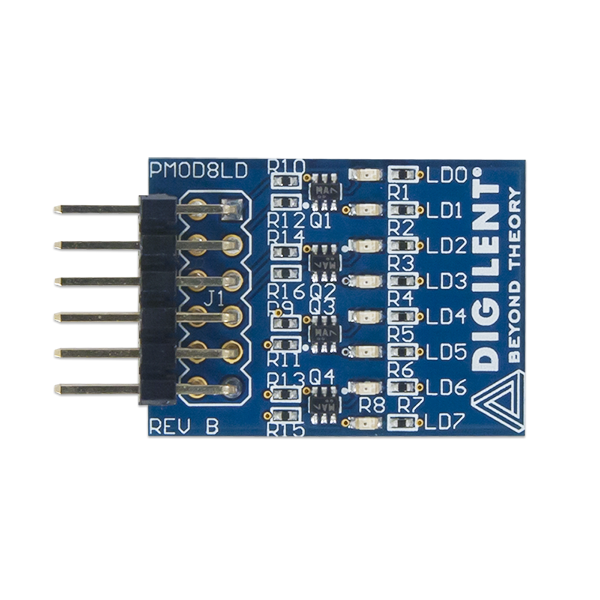

Digilent Pmod 8LD(修订B)有8个高亮度led，由逻辑级晶体管驱动，使每个领导可以从一个逻辑高信号单独照明。



教程

示例项目

微处理器
可编程逻辑

额外的资源

  • 规范版本1.2.0:PDF
，，，，，，
