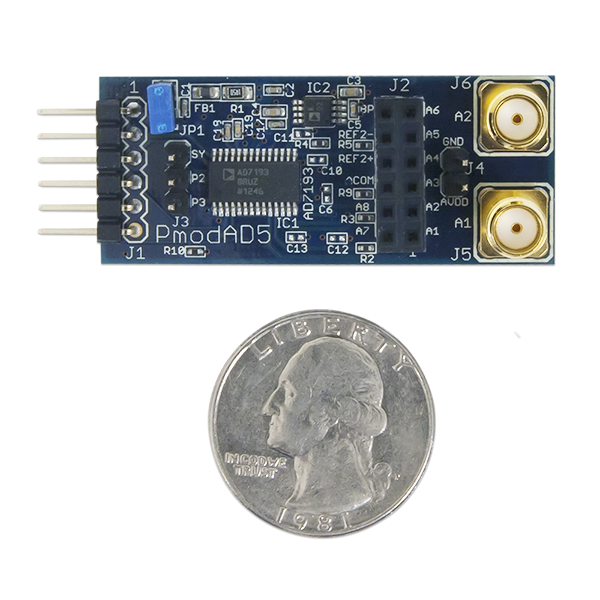

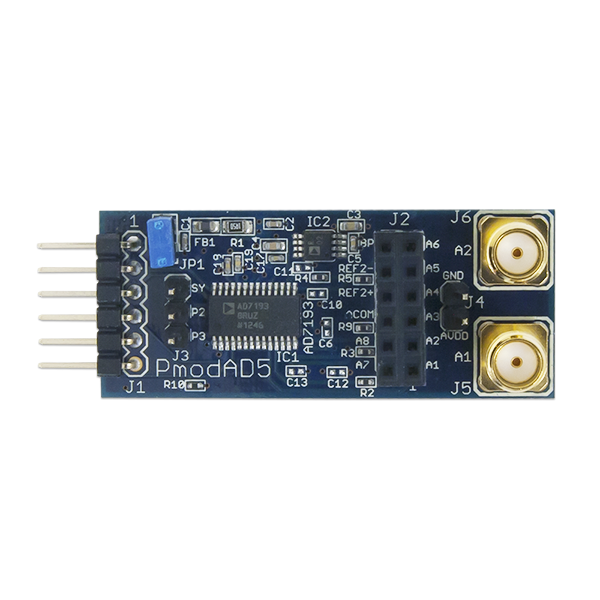

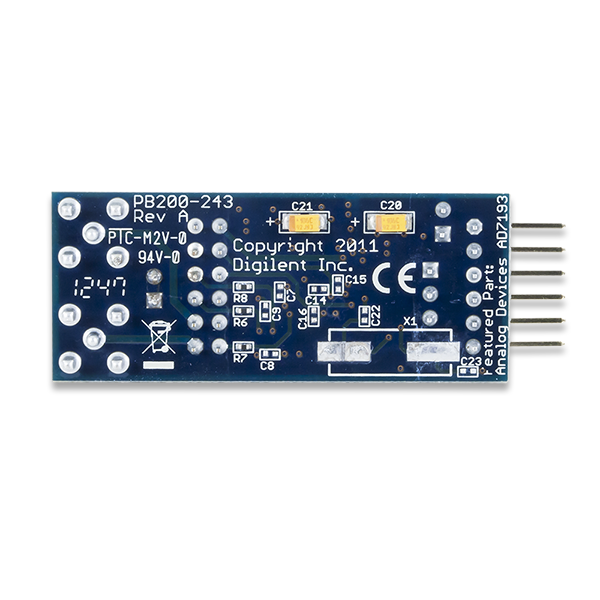

Pmod AD5

买 参考手册 技术支持
Pmod AD5
4通道4.8 kHz 24位A/D转换器
特性
  • 法ADC与PGA
  • 四个差分模拟输入或八个伪差分输入
  • Fast-settling过滤器
  • 五个过滤选项
  • 转换同步
  • 两个SMA连接器输入
主要规格
渠道
4差动或8单端
采样率
4．8千赫
决议
24位
电
公共汽车
SPI
规范版本
1.2.0
逻辑电平
3.3 v
物理
宽度
1.90英寸(4.83厘米)
长度
0.80英寸(2.03厘米)
设计资源
坏的部分
文档
主要集成电路
AD7193
参考手册
Pmod AD5参考手册
示意图
3 d CAD文件
STP的邮政编码
支持
j - 1引出线
销1
~ CS
销2
莫西人
销3
味噌
销4
SCLK
销5
接地
销6
VCC
J2引出线
销1
AI1
销2
AI2
销3
AI3
销4
爱啊
销5
AI5
销6
AI6
销7
AI7
销8
AI8
销9
AI COM
销10
REFIN2 +
销11
REFIN2 -
销12
BPDSW

的DigilentPmodAD5(修订A)是一个模数转换器(ADC)，利用四阶Σ-Δ调制器，可编程增益阵列，和片上数字滤波，包括各种sinc滤波器和零延迟特性，所有由模拟设备AD7193．
