Pmod手臂
立体声功率放大器
特性
- 音频放大器与左和右通道分离
- 立体声输出通过两个标准1/8“(0.32厘米)单声道扬声器插孔
- 支持常见的I²S音频格式
- 数字可配置的音量控制每个频道
- 动态范围控制
- 独立模式的系统没有I²C接口
- 12引脚Pmod端口与I²C接口
物理
宽度
1.5英寸(3.81厘米)
长度
0.80英寸(2.03厘米)
j - 1引出线
销1
LRCLK
销2
SDATA
销3
数控
销4
BCLK
销5
接地
销6
VCC
销7
数控
销8
数控
销9
MCLK-E
销10
~关闭
销11
接地
销12
VCC
J2引出线
销1
离开音频杰克
J3引出线
销1
SCLK
销2
SDATA
阁下引出线
销1
对音频杰克

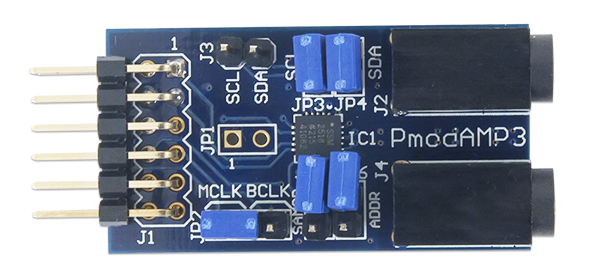

Digilent Pmod AMP3具有模拟器件SSM2518 2瓦d类音频功率放大器。该模块能够使用I²S音频协议或TDM来产生不同采样频率的立体声音频。用户可以通过I²C接口配置数字音量和动态范围控制。此外，Pmod AMP3可以在独立模式下使用，不需要使用I²C接口。
