Pmod BB
电线包装/面包板
特性
- 266结点绕丝区
- 170点无焊点面包板
- 跳线块将电源针连接在一起
- 附加的Pmod主机端口
- 12针连接器，所有信号通过
物理
宽度
3.5英寸(8.89厘米)
长度
1.5英寸(3.81厘米)
J1 & J2 Pinout
销1
P1
销2
P2
销3
P3
销4
P4
销5
遗传算法
销6
弗吉尼亚州
销7
P7
销8
P8
销9
票数
销10
P10
销11
遗传算法
销12
弗吉尼亚州
J3 & J4 Pinout
销1
P1
销2
P2
销3
P3
销4
P4
销5
GB
销6
VB
销7
P7
销8
P8
销9
票数
销10
P10
销11
GB
销12
VB

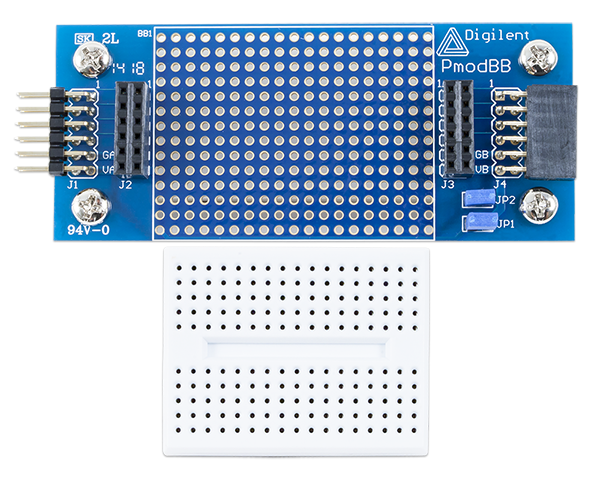

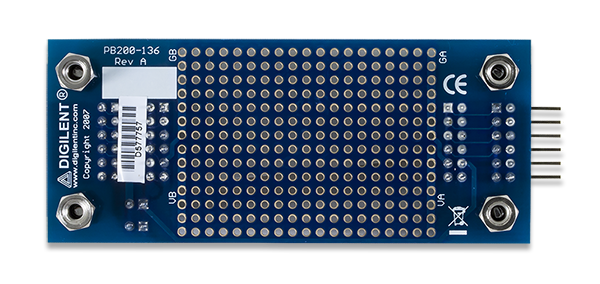

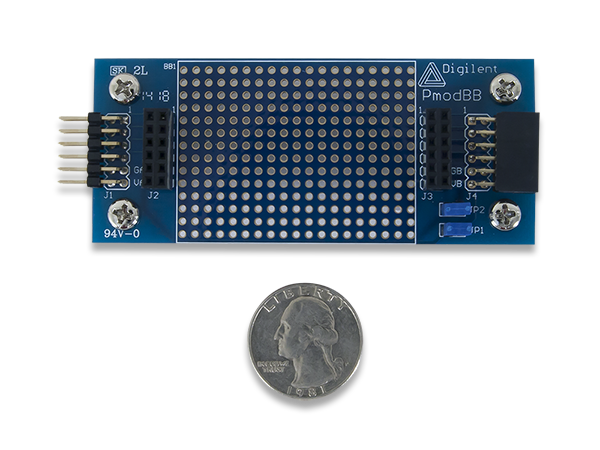

的Digilent PmodBB(修订A)是一个方便的原型平台，可以直接插入系统板上的Pmod头文件。它有一个14×19线包表面以及170结点的无焊点面包板，可以舒适地放置在perfboard的顶部。
教程
示例项目
微处理器
可编程逻辑
额外的资源
-
规范版本1.2.0:PDF
