Pmod BTN

买 参考手册 技术支持
Pmod BTN
4用户按钮
特性
  • 四个按钮的
  • 消除抖动的过滤器
  • 反相施密特触发器
  • 6针Pmod连接器GPIO接口
电
公共汽车
GPIO
规范版本
1.2.0
逻辑电平
3.3 v
物理
宽度
1.2英寸(3.05厘米)
长度
0.80英寸(2.03厘米)
设计资源
坏的部分
文档
主要集成电路
NL27WZ14
参考手册
Pmod BTN参考手册
示意图
j - 1引出线
销1
BTN0
销2
BTN1
销3
这里做
销4
BTN3
销5
接地
销6
VCC

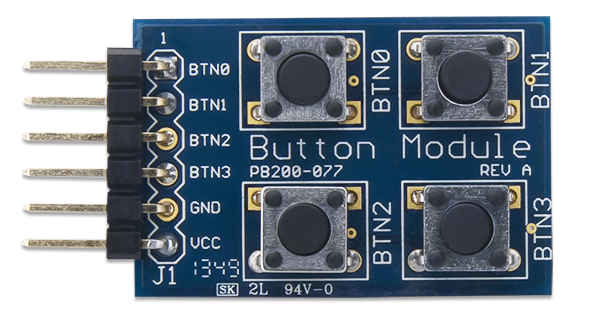

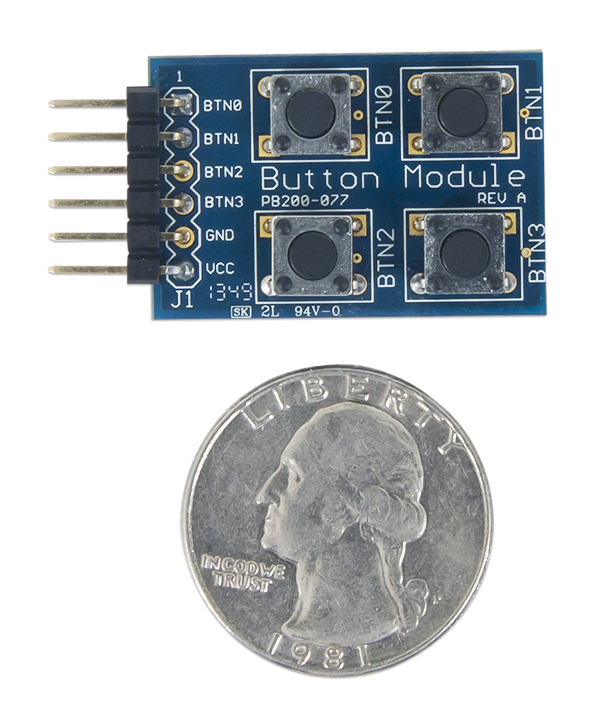

Digilent Pmod BTN(修订A)为用户提供了四个瞬时按钮，方便用户输入系统板。



教程

示例项目

微处理器
可编程逻辑

额外的资源

  • 规范版本1.2.0:PDF
，，，，，
