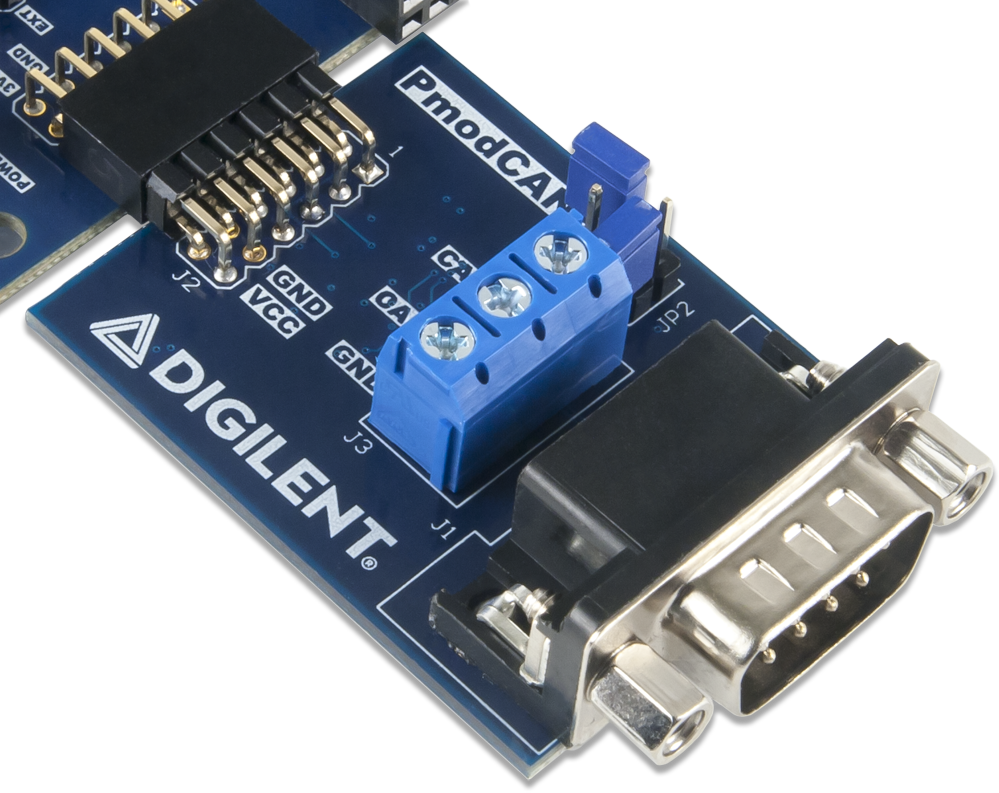

PMOD可以
独立CAN 2.0B控制器，集成的CAN收发器
特征
- 独立CAN 2.0B控制器，集成的CAN收发器
- 兼容ISO-11898-1，ISO-11898-2，ISO-11898-5
- 适用于汽车应用
- 高达1 MB / s的操作
- 高达10MHz.SPI时钟速度
- 3具有优先级和中止功能的传输缓冲区
- 2接收缓冲区
- 6个过滤器和2个掩模，在前两个数据字节上可选过滤
- 中断输出引脚
- 标准DB9连接器，用于安全连接
- 适用于12 V和24 V系统
- 小型PCB尺寸，适用于柔性设计1.4 in x 1.8 in（3.6 cm x 4.6 cm）
- 具有SPI串行接口的12针PMOD
- 跟随Digilent.PMOD接口规范1.2.0
身体的
宽度
1.4 in（3.556厘米）
长度
1.8英寸（4.572厘米）
J2引脚声音
销1
CS
销2
莫斯利
PIN 3.
味噌
PIN 4.
SCLK.
销5.
GND.
销6.
vcc.
PIN 7.
㈡
销8.
rst.
销9.
rx0bf.
销10.
rx1bf.
销11.
GND.
销12.
vcc.
J1引脚声
销1
N / C.
销2
卡布尔
PIN 3.
GND.
PIN 4.
N / C.
销5.
N / C.
销6.
GND.
PIN 7.
沧
销8.
N / C.
销9.
N / C.
S1
GND.
S2
GND.
产品合规性
HTC.
8473301180
ECCN.
EAR99

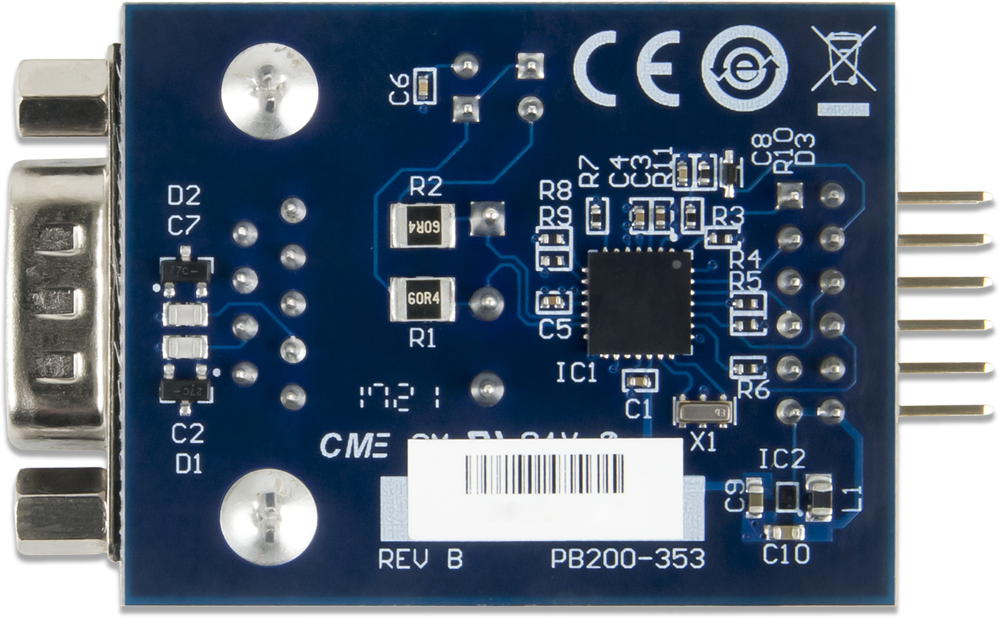

Diulent PMOD可以（修订B）是具有集成收发器的CAN 2.0B控制器。嵌入式Microchip MCP25625芯片直接连接到物理罐总线，满足高速（1 MB / s），低静态电流，电磁兼容性和静电放电的汽车要求。
