Pmod CLP

参考手册 技术支持

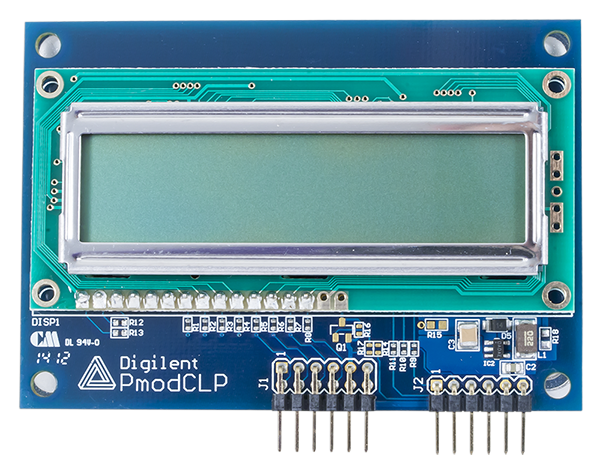

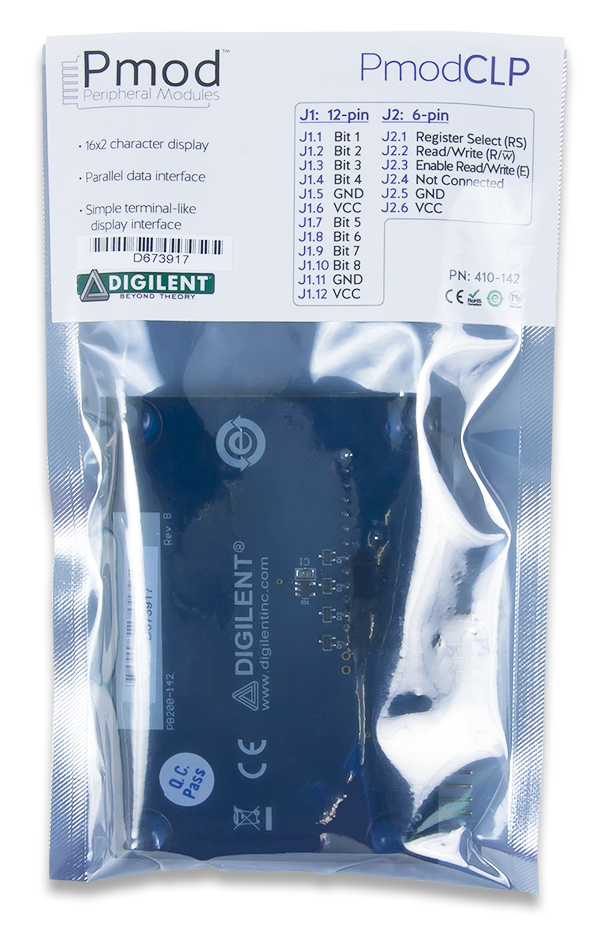

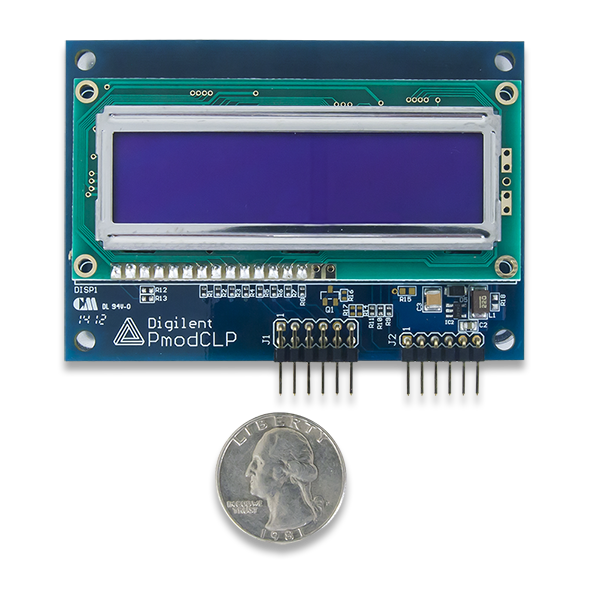

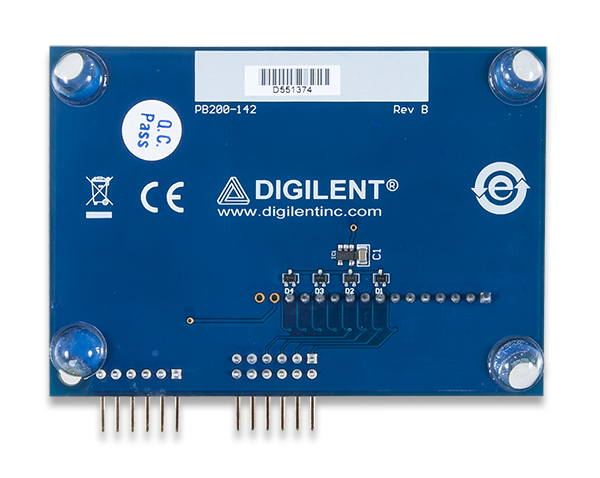

Pmod CLP
带有并行接口的字符液晶显示
特性
  • 16×2字符液晶显示器与并行接口
  • 预定义字符192个，其中93个美国信息交换标准代码字符
  • 最多8个用户自定义字符
  • 能够读写显示器
电
公共汽车
GPIO
规范版本
1.2.0
逻辑电平
3.3 v
物理
宽度
2.3英寸(5.84厘米)
长度
3.3英寸(8.38厘米)
设计资源
坏的部分
文档
液晶显示控制器
三星KS0066
参考手册
Pmod CLP参考手册
示意图
J1上半Pinout
销1
DB0
销2
DB1
销3
DB2
销4
db4
销5
接地
销6
VCC
J1下半部Pinout
销7
DB4
销8
DB5跑车
销9
DB6
销10
DB7
销11
接地
销12
VCC
J2引出线
销1
RS
销2
R / W
销3
E
销4
数控
销5
接地
销6
VCC

请注意

Pmod CLP已经退役，不再在我们的商店出售。

Digilent Pmod CLP(修订版B)是一个16×2字符液晶显示器模块，使用8位并行数据接口，让系统板显示多达32个不同的字符，超过200个可能的选项。



教程

示例项目

微处理器
可编程逻辑
参考项目

额外的资源

- - -

,,,,,
