Pmod颜色
色探测器
特性
- 红色，绿色，蓝色，和清晰的光感应
- IR-blocking过滤器
- 白色领导反射测量
- 适合在深色玻璃后面使用
- 可选上拉电阻SCL和SDA引脚
- 灵活设计的小型PCB尺寸0.8 " × 1.35 " (2.0 cm × 3.4 cm)
- 带有I²C串行接口的6脚Pmod连接器
- 用于菊花链的直通Pmod主机端口
- 遵循Digilent接口规范1.2.0
物理
宽度
0.8英寸(2.032 cm)
长度
1.35英寸(3.429厘米)
j - 1引出线
销1
IO1 / ~INT
销2
IO2 /领导_EN
销3
sci
销4
SDA
销5
接地
销6
VCC
产品合规
宏达电
8473301180
ECCN
EAR99

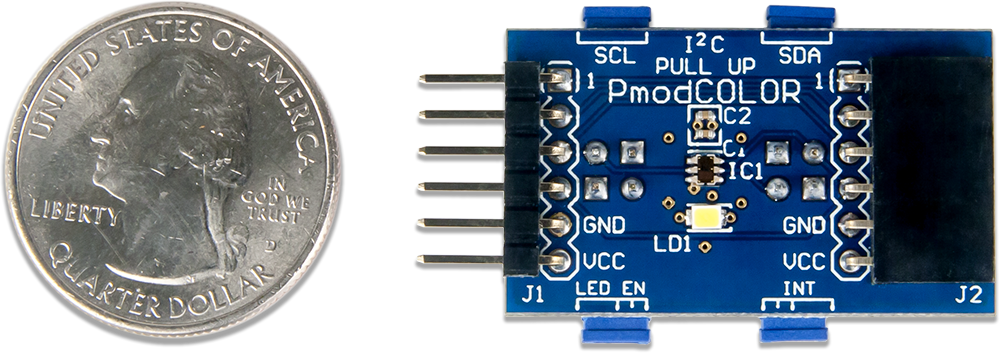

Digilent Pmod COLOR (Revision A)是一款能够感知红、绿、蓝和清晰光的颜色传感器模块。机上AMS TCS3472集成红外阻挡滤光片，准确确定物体的颜色，并在不同的照明条件下通过衰减材料感知环境光。
教程
示例项目
微处理器
可编程逻辑
社区项目
额外的资源
-
规范版本1.2.0:PDF
