Pmod CON3
R / C伺服连接器
特性
  • 四个标准的3线伺服电机连接器
  • 轻松接口与勤奋的系统板
  • 灵活的动力输送到伺服系统
  • 6针Pmod端口与GPIO接口
电
公共汽车
GPIO
规范版本
1.2.0
逻辑电平
3.3 v
物理
宽度
1.0英寸(2.54厘米)
长度
0.80英寸(2.03厘米)
设计资源
坏的部分
文档
参考手册
Pmod CON3参考手册
示意图
j - 1引出线
销1
P1
销2
P2
销3
P3
销4
P4
销5
接地
销6
VCC

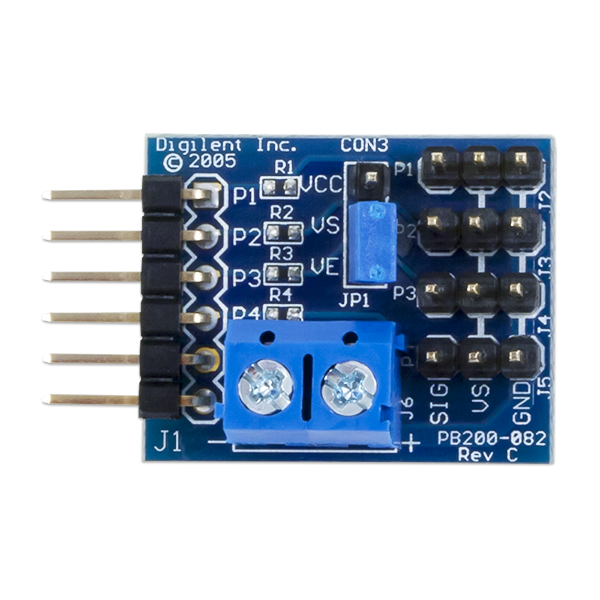

Digilent Pmod CON3 (Revision C)可用于方便地与多达四个小型伺服电机接口，提供50至300盎司/英寸的扭矩，如那些用于无线电控制飞机或汽车以及一些机电工程。



教程

示例项目

微处理器
可编程逻辑
参考项目

额外的资源

  • 规范版本1.2.0:PDF
，，，，，，
