Pmod CON4
Pmod CON4
买
参考手册
技术支持

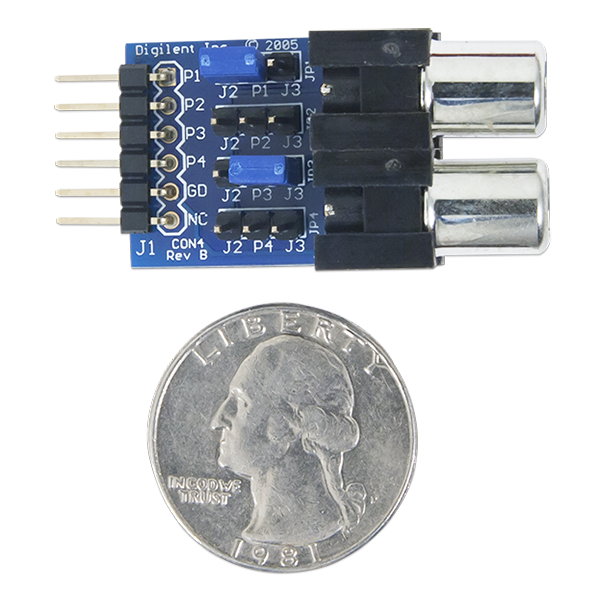

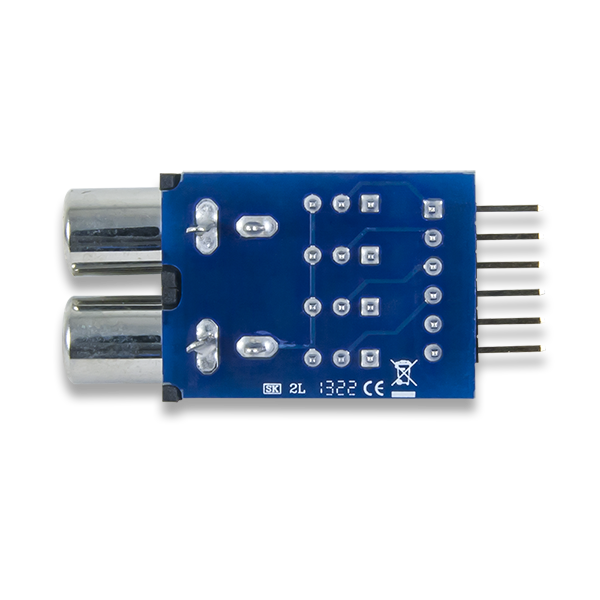

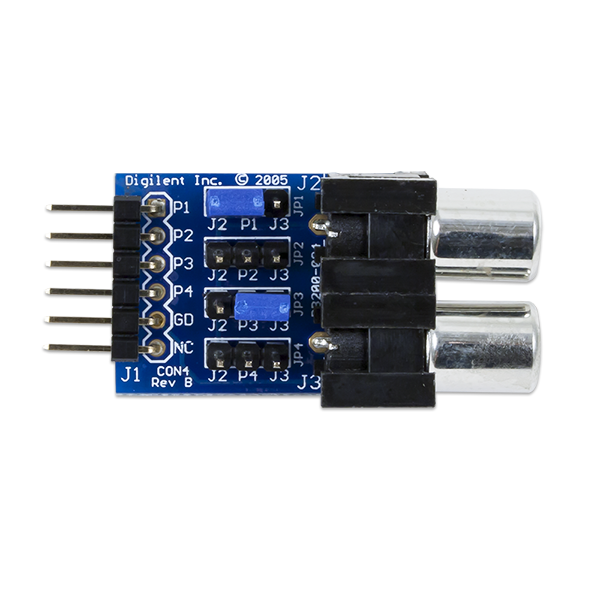

Pmod CON4
RCA音频插孔
特性
2个RCA音频插孔
接收和发送音频信号
跳线块,方便地调整信号路由
6针Pmod连接器与
GPIO
接口
遵循Digilent
Pmod接口规范
1型
电
公共汽车
GPIO
规范版本
1.2.0
逻辑电平
3.3 v
物理
宽度
1.1英寸(2.79厘米)
长度
0.80英寸(2.03厘米)
设计资源
坏的部分
文档
参考手册
Pmod CON4参考手册
示意图
j - 1引出线
销1
P1
销2
P2
销3
P3
销4
P4
销5
接地
销6
VCC
Digilent Pmod CON4(修订B)允许用户作为一个收发器与两个RCA音频插口。
教程
开始与Digilent Pmod ip
为Arduino安装Digilent内核
示例项目
微处理器
为Arduino安装Digilent内核
可编程逻辑
开始与Digilent Pmod ip
额外的资源
规范版本1.2.0:
