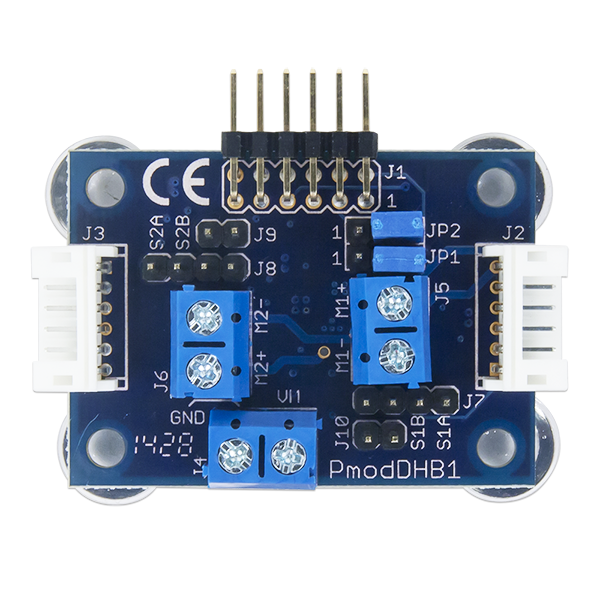

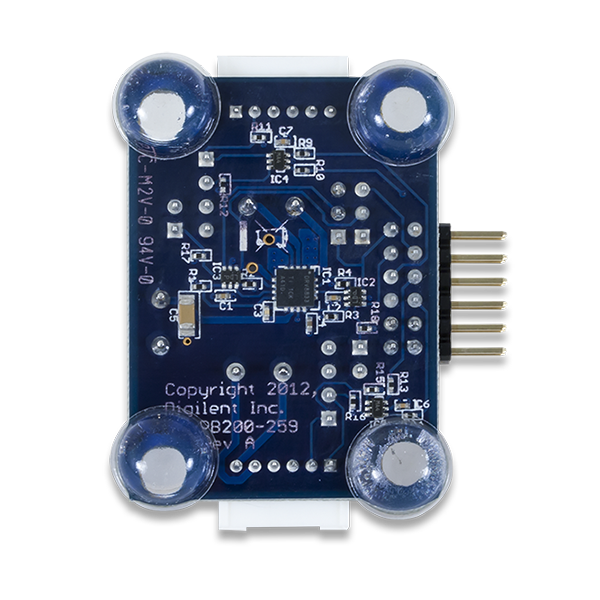

Pmod DHB1
双h桥
特性
- 双h桥，RMS 1.5A
- 电机反馈的两个正交编码器通道
- 两个JST 6-pin端口，用于连接Digilent电机/变速箱
- 过电流保护
- 推荐10.8 V最大电机电压
- 逻辑输入电压范围2.5 V至5v

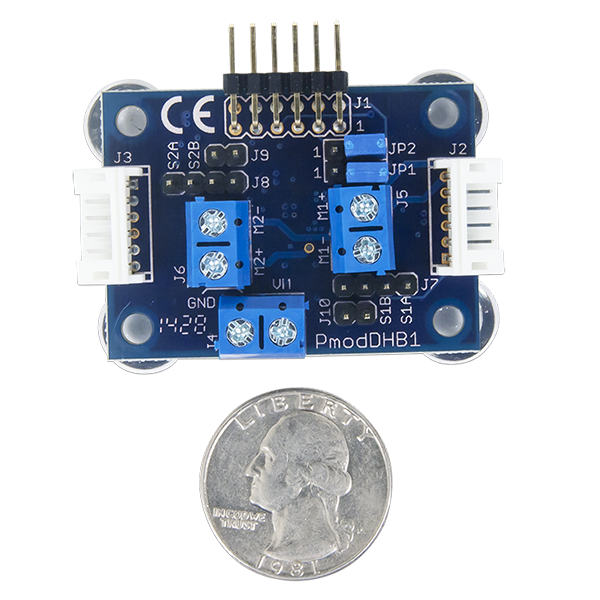

物理
宽度
1.3英寸(3.30厘米)
长度
1.8英寸(4.57厘米)
j - 1引出线
销1
EN1
销2
DIR1
销3
S1A
销4
印地
销5
接地
销6
VCC
销7
EN2
销8
DIR2
销9
S2A
销10
开通
销11
接地
销12
VCC
J4电机电压Pinout
销1
虚拟机
销2
接地
J5 M1电源Pinout
销1
M1 +
销2
M1 -
j6m2电源Pinout
销1
M2 +
销2
M2 -
J7 M1反馈Pinout
销1
SA1-IN
销2
SB1-IN
销3
接地
销4
VCC
J8 M2反馈Pinout
销1
SA2-IN
销2
SB2-IN
销3
接地
销4
VCC
J9错引出线
销1
NFAULT
销2
接地
J10睡眠引出线
销1
NSLEEP
销2
接地
Digilent Pmod DHB1是一款双h桥电机驱动器，能够驱动两个直流电机，一个双极步进电机和其他带有感应负载的设备。
教程
示例项目
微处理器
-
赛车的统治者——社区项目
-
使用Arduino Uno的Pmod DHB1——应用注释
可编程逻辑
额外的资源
-
规范版本1.1.0:PDF
