Pmod DPG1参考手册

Digilent Pmod DPG1(修订A)是一个差压计。NXP的MP3V5010DP压阻式传感器和德州仪器的ADCS747612位模数转换器，您可以检测当两个端口之间的压力变化发生，并发送数字信息到您的系统板。

• PDF

• 差压阻传感器
• 12位ADC
• 0 ~ 10kpa压差范围
• 温度补偿和校准
• 6针Pmod连接器，SPI接口
• 遵循Digilent Pmod接口规格2

Pmod DPG1可检测0kpa ~ 10kpa的压差。它使用嵌入式12位ADC为用户提供代表传感器两个端口之间测量压力差的串行数据流。

请注意¹—“典型”列数据采用“V”_CC3.3V，除非另有说明
请注意²- P1(上喷嘴)的压力大于P2(下喷嘴)的压力
请注意^3.—输出电压对应于0kpa的压差
请注意⁴—cpol = 0, chpa = 0
请注意⁵-正常运行与V_CC在3.3 v

Pmod DPG1与主控板通过接口进行通信SPI协议SPI模式为0 (CPOL = 0, CPHA = 0)， 12位数字数据在16个时钟周期内以最高位优先发送给系统板。对于嵌入式ADC7476，在芯片选择线被压低后，在串行时钟线的每个下降沿上，每一位被移出，前4位作为前导零，其余的位代表12位数据。的数据表ADC7476建议对于速度更快的微控制器或dsp，首先将串行时钟线置于高电平，然后在芯片选择线下降后将其置于低电平，以确保第一个位是有效的。

作为压差模块，应该注意的是Pmod只能接受一定范围的压差，而不会损坏内部的压阻硅。当Pmod放置在一个平坦的表面上，传感器在PCB的上方，最上面的喷嘴是P1(检测波动压力的接收喷嘴)，最下面的喷嘴是P2 (P1的压力参考喷嘴)。建议P1处的压力比P2处的压力高0到10千帕。超过这个范围的压力可能会对设备造成永久性的损坏。

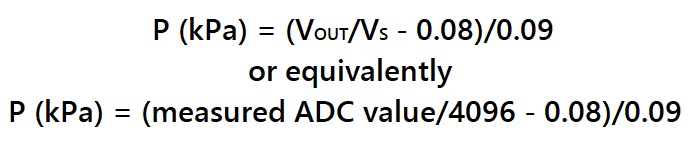

要将串行数据流转换回相应的压力，用户可使用以下公式:

Pmod DPG1上的嵌入式MP3V5010推荐的压差范围在0kpa和10kpa之间，所以它非常适合于测量文丘里流量计内部的小压力变化，作为一个压力板来检测什么东西接触它，或者确定正常人类肺所施加的气压(假设你不是一个小号演奏家或在其他需要高于平均肺压的领域)。值得注意的是，Pmod DPG1无法测量汽车或自行车轮胎内部的气压。

关于人类肺压的参考文章，如果你们有兴趣的话，可以在国家生物技术信息中心的网站上找到在这里．

此外，Pmod DPG1只能测量干燥液体，如空气，而不能测量水压。

但是Pmod DPG1能检测到的最低压力是多少?使用3V供电的嵌入式12位ADC, LSB的相应电压为0.732 mV，但MP3V5010的列出灵敏度为270 mV / kPa，或相当于0.270 mV /帕斯卡。这意味着LSB的变化将不会发生，直到大约3帕斯卡的压力发生变化。根据维基百科的名单压强的数量级在美国，1美元纸币的兑换率约为1帕斯卡。此外，一个人正常呼吸时的肺气压差约为300帕斯卡，所以该模块非常有能力测量非常小的压力变化。

Pmod DPG1能够每秒转换高达1msa的12位数据，但传感器对1kpa阶跃变化的响应时间为1ms。压力变化越小，换能器改变输出电压所需的时间就越短。

Pmod DPG1的任何外部电源必须在2.7 V和3.3 V以内，以确保板载芯片正常工作;然而，由于嵌入式稳压器可以将各种嵌入式组件的3.3 V降至3v，因此建议Pmod工作在3.3 V

销头上的销间隔为100密。PCB是1.0英寸长在平行于引脚头的引脚和0.8英寸长在垂直于引脚头的侧面。换能器的喷嘴额外延伸0.25英寸，换能器的高度在PCB上方延伸0.375英寸。

已获取Pmod DPG1的原理图在这里．有关ADC的其他信息，包括通信模式和芯片的具体时间可以通过查看其数据表找到在这里．类似地，可以找到传感器的数据表在这里．

可以找到演示如何从Pmod DPG1获取信息的示例代码在这里．

如果你有任何关于Pmod DPG1的问题或评论，请把它们贴在适当的部分(“附加板”)Digilent论坛．
