Pmod DPG1
差压计传感器
特性
  • 差压计传感器
  • 12位ADC
  • 差压范围0 ~ 10kpa
  • 温度补偿和校准
  • 带SPI接口的6针Pmod连接器
电
公共汽车
SPI
规范版本
1.2.0
逻辑电平
3.3 v
物理
宽度
1.0英寸(2.54厘米)
长度
0.8英寸(2.0厘米)
设计资源

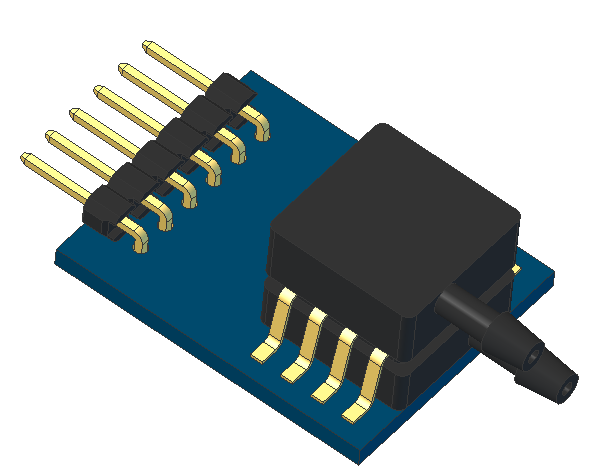

三维CAD模型
文档
主要集成电路
MP3V5010DP，ADCS7476
参考手册
Pmod DPG1参考手册
示意图
j - 1引出线
销1
党卫军
销2
数控
销3
味噌
销4
SCK
销5
接地
销6
VCC

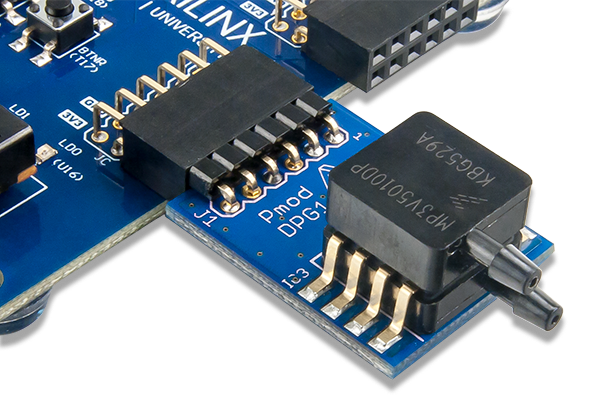

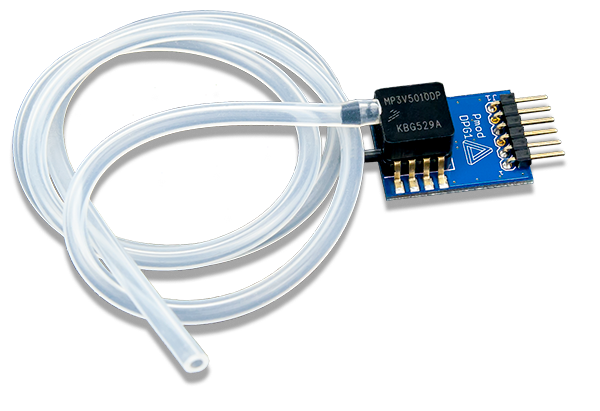

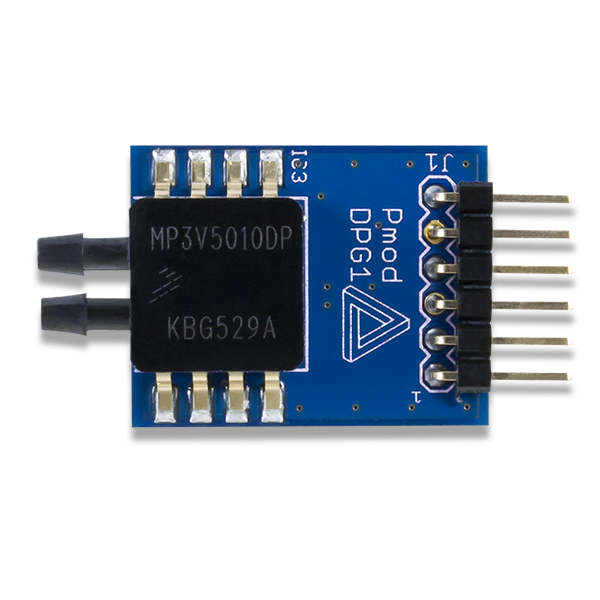

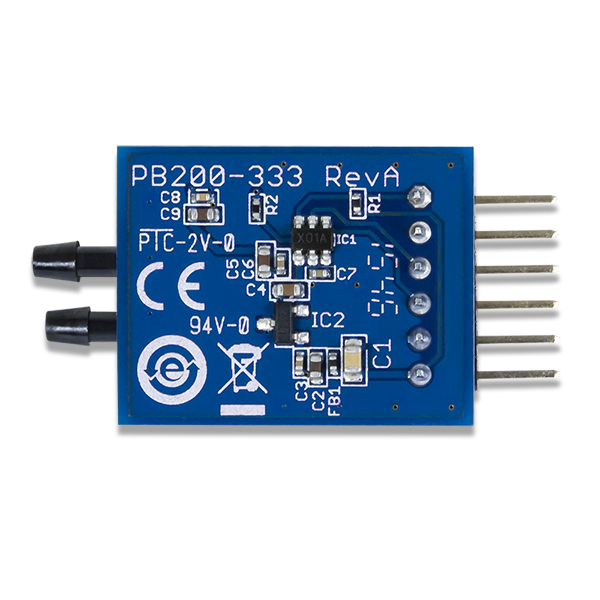

Digilent Pmod DPG1 (Revision A)是一款差压压力表。NXP的MP3V5010DP压阻传感器和德州仪器ADCS747612位模数转换器，当两个端口之间的压力发生变化时，您可以检测到并发送数字信息到您的系统板。









教程

示例项目

微处理器
可编程逻辑

额外的资源

  • 规范版本1.2.0:PDF
，，，，，
