Pmod ENC

买 参考手册 技术支持
Pmod ENC
旋转编码器
特性
  • 旋转按钮轴编码器
  • 添加多种类型的用户输入到主机板或业务中
  • 附加静态滑动开关
  • 6针Pmod端口与GPIO接口
电
公共汽车
GPIO
规范版本
1.2.0
逻辑电平
3.3 v
物理
宽度
1.5英寸(3.81厘米)
长度
0.80英寸(2.03厘米)
设计资源
坏的部分
文档
参考手册
PDF
示意图
Pmod ENC示意图
STP文件
3 d CAD文件
j - 1引出线
销1
一个
销2
B
销3
BTN
销4
SWT
销5
接地
销6
VCC

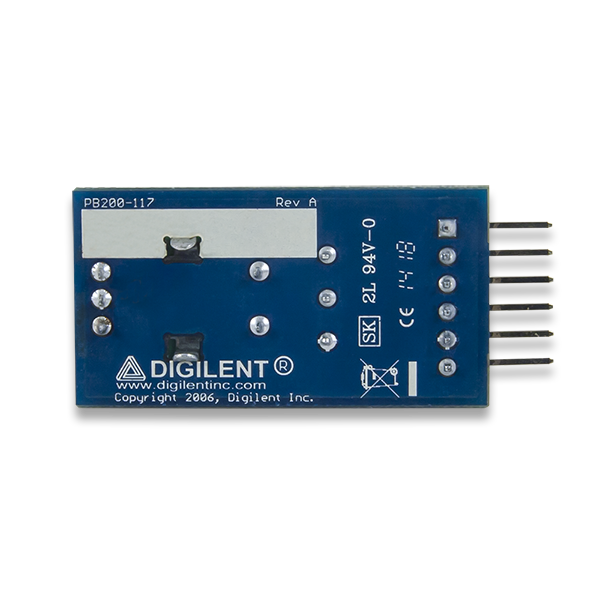

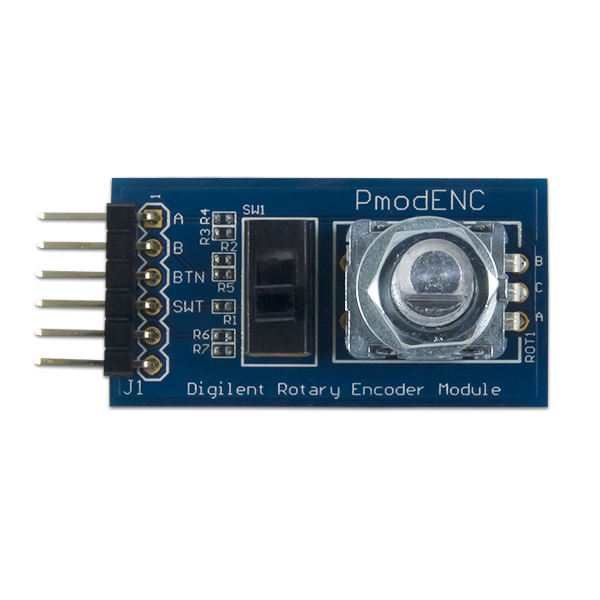

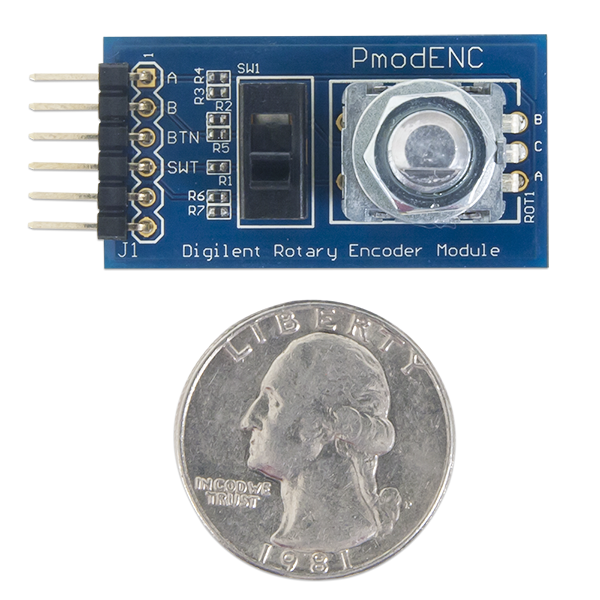

Digilent Pmod ENC(修订版A)具有一个旋转轴编码器和一个完整的按钮，以提供多种类型的输出。该模块还包括一个滑动开关，通常用作开/关输出。编码器通常用于自由旋转音量旋钮，以检测旋钮旋转了多少“点击”。
