Pmod HB3
带反馈输入的h桥驱动器
特性
  • 2 h桥电路
  • 驱动直流电机，工作电压高达12V
  • 连接到电机的螺丝端子
  • 单独的头部外部电机反馈
  • 6针Pmod端口与GPIO接口
电
公共汽车
SPI
规范版本
1.2.0
逻辑电平
3.3 v

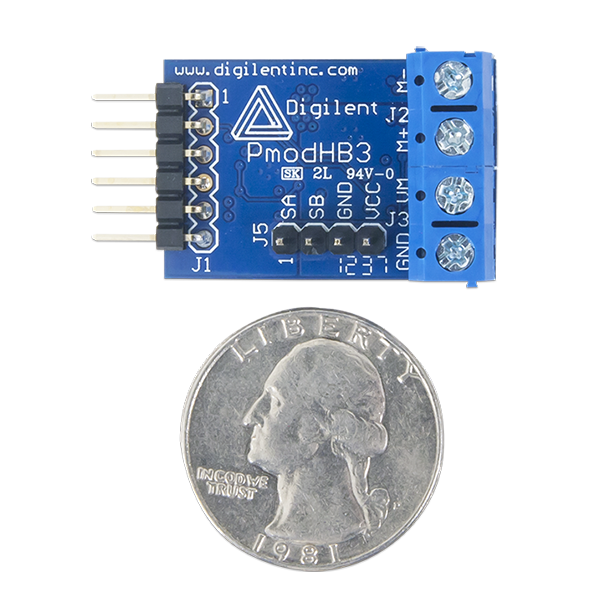

物理
宽度
1.2英寸(3.05厘米)
长度
0.80英寸(2.03厘米)
设计资源
坏的部分
文档
参考手册
Pmod HB3参考手册
示意图
j - 1引出线
销1
DIR
销2
在
销3
SA
销4
某人
销5
接地
销6
VCC

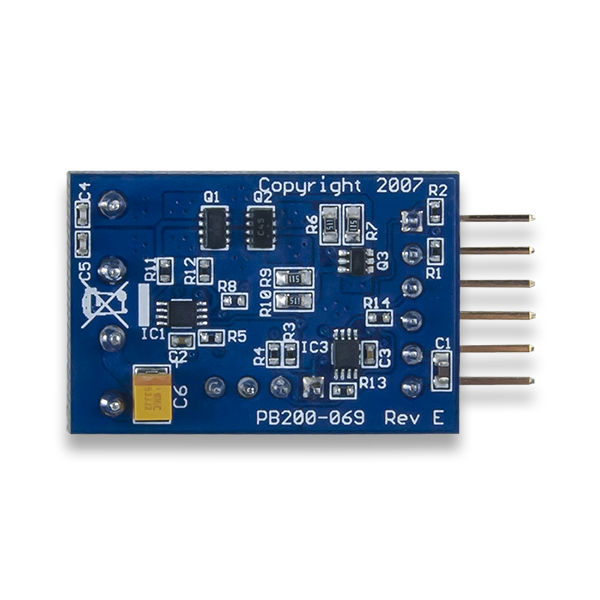

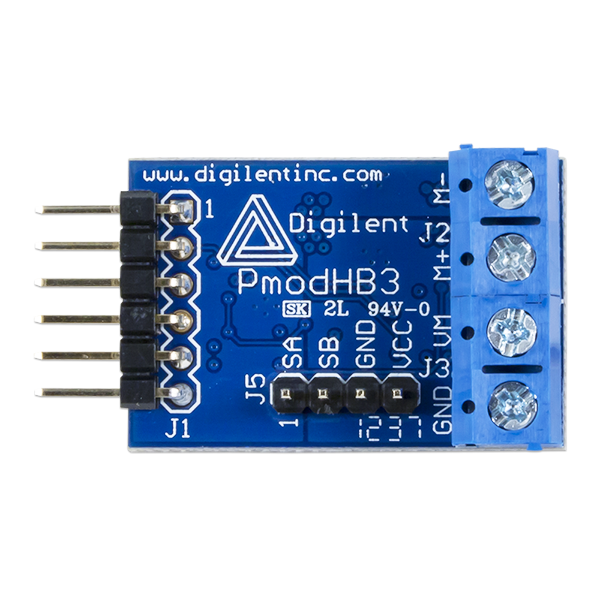

Digilent Pmod HB3(修订E)提供了一个带外部反馈的2A h桥电路，以驱动中小型直流电机。



教程

示例项目

微处理器
可编程逻辑

额外的资源

  • 规范版本1.2.0:PDF
，，，，，
