Pmod HB5

买 参考手册 技术支持

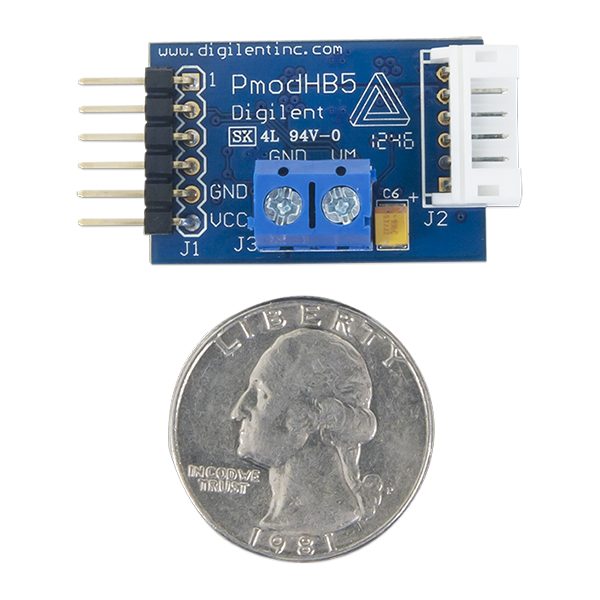

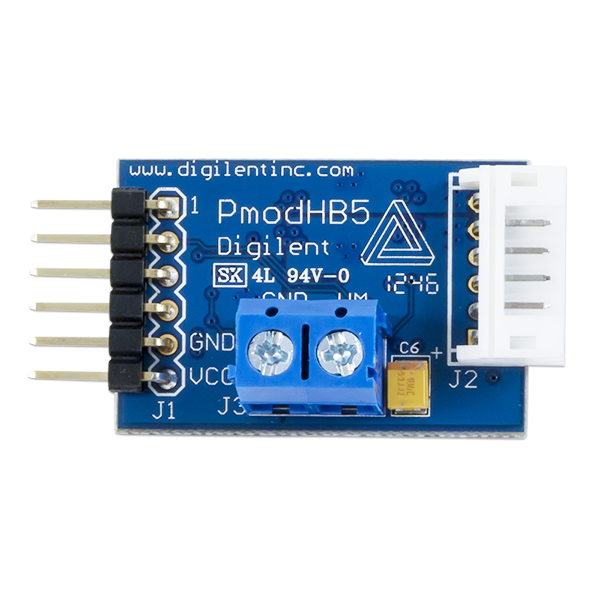

Pmod HB5
带反馈输入的h桥驱动器
特性
  • 2 h桥电路
  • 驱动直流电机，工作电压高达12V
  • 6针JST连接器直接连接到Digilent电机/变速箱
  • 两个螺杆端子为外部电机供电
  • 6针Pmod端口与GPIO接口
电
公共汽车
GPIO
规范版本
1.2.0
逻辑电平
3.3 v
物理
宽度
1.2英寸(3.05厘米)
长度
0.80英寸(2.03厘米)
设计资源
坏的部分
文档
参考手册
Pmod HB5参考手册
示意图
j - 1引出线
销1
DIR
销2
在
销3
SA
销4
某人
销5
接地
销6
VCC
J2引出线
销1
某人
销2
SA
销3
接地
销4
VCC
销5
M +
销6
M -

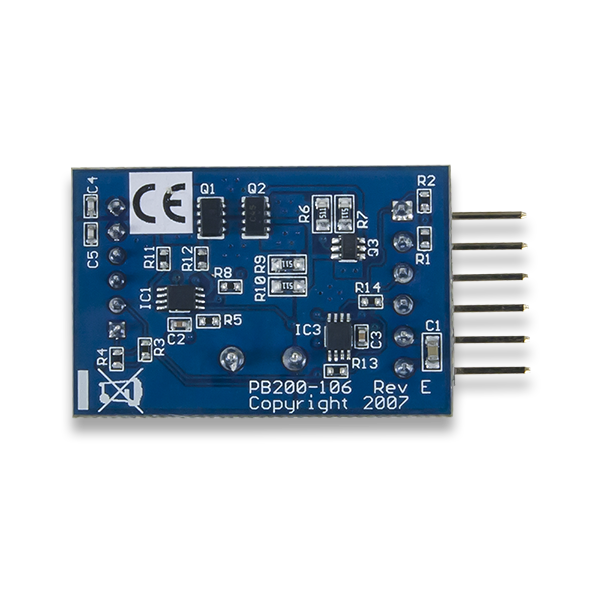

Digilent Pmod HB5(修订E)提供了一个2A h桥电路，以驱动中小型直流电机。这个模块是专门设计与Digilent齿轮箱电机，其中包含正交编码器反馈。



教程

示例项目

微处理器
可编程逻辑
参考项目

额外的资源

  • 规范版本1.2.0:PDF
，，，，，
