Pmod湿度计
数字式湿度和温度传感器
特征
  • 相对湿度传感器
  • 在高湿度下具有良好的稳定性
  • 14位测量分辨率
  • 内部加热器
  • 带I²C接口的6针Pmod端口
与电有关的
公共汽车
I²C
规范版本
1.2.0
逻辑电平
3.3V或5V
身体的
宽度
0.8英寸（2.032厘米）
长
1.25英寸（3.175厘米）
文档
初级集成电路
HDC1080
参考手册
维基
略图的
Pmod湿度计示意图
J1引脚
引脚1
数控
引脚2
数控
引脚3
症状自评量表
引脚4
SDA
引脚5
GND
引脚6
VCC

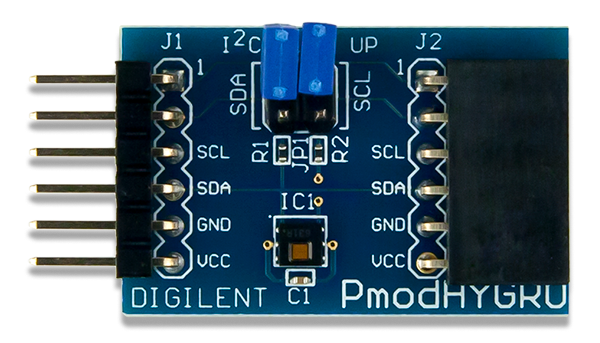

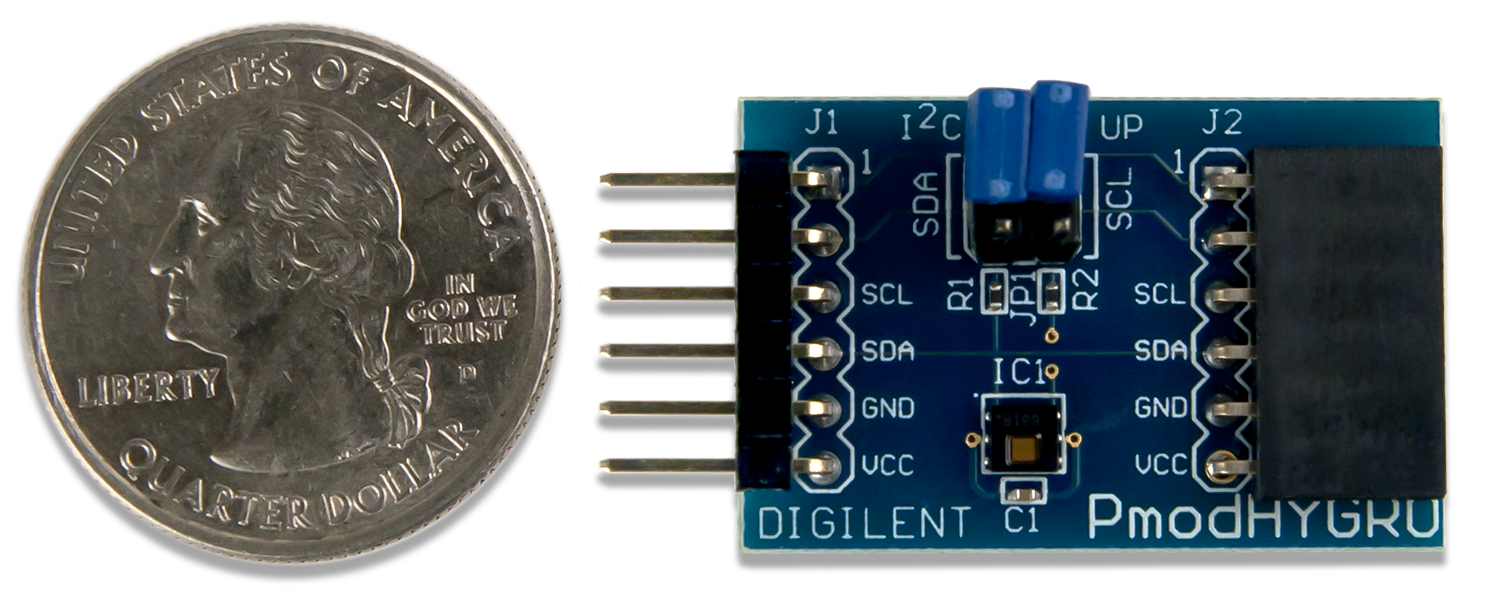

Digilent Pmod HYGRO（版本A）是一种相对湿度传感器，带有集成温度传感器，可在低功耗下进行高精度测量。和TI HDC1080，您可以以高达14位的分辨率确定环境的相对湿度。



教程

示例项目

微处理机
可编程逻辑

额外资源

  • 规范版本1.2.0：PDF

对于有用的边计算，可以使用湿度计算图. 你可以学习如何使用它在这里.

显示一系列典型舒适区的替代湿度图，但没有延伸到初始湿度图可用的范围在这里.

,,,,,
