Pmod IA
阻抗分析仪
特性
  • 阻抗分析仪与12位阻抗转换器
  • 测量阻抗值的范围为100Ω到10MΩ。
  • 可编程频率扫描
  • 可编程增益放大器
  • 可选外部时钟产生
  • 2×4-pin端口，具有I²C接口
电
公共汽车
我²C
规范版本
1．0
逻辑电平
3.3 v
物理
宽度
1.6英寸(4.06厘米)
长度
0.80英寸(2.03厘米)
三维模型
三维模型
文档
主要集成电路
AD5933
参考手册
Pmod IA参考手册
示意图
j - 1引出线
引脚1 & 5
sci
引脚2 & 6
SDA
引脚3 & 7
接地
引脚4 & 8
VCC

Pmod IA已经退休，不再在我们的商店出售。

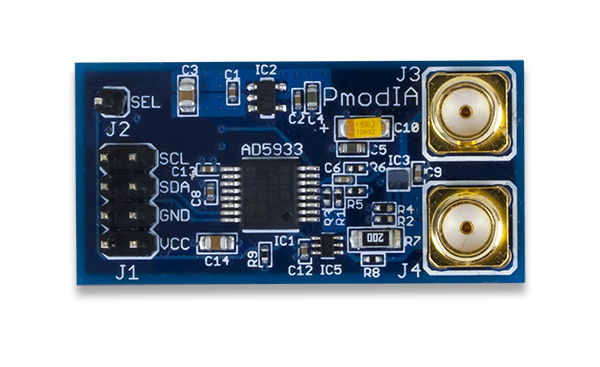

Digilent Pmod IA (Revision A)是一款围绕Analog Devices AD5933 12位阻抗转换器构建的阻抗分析仪。



教程

示例项目

微处理器
可编程逻辑

额外的资源

,,,,,
