Pmod IOXP参考手册

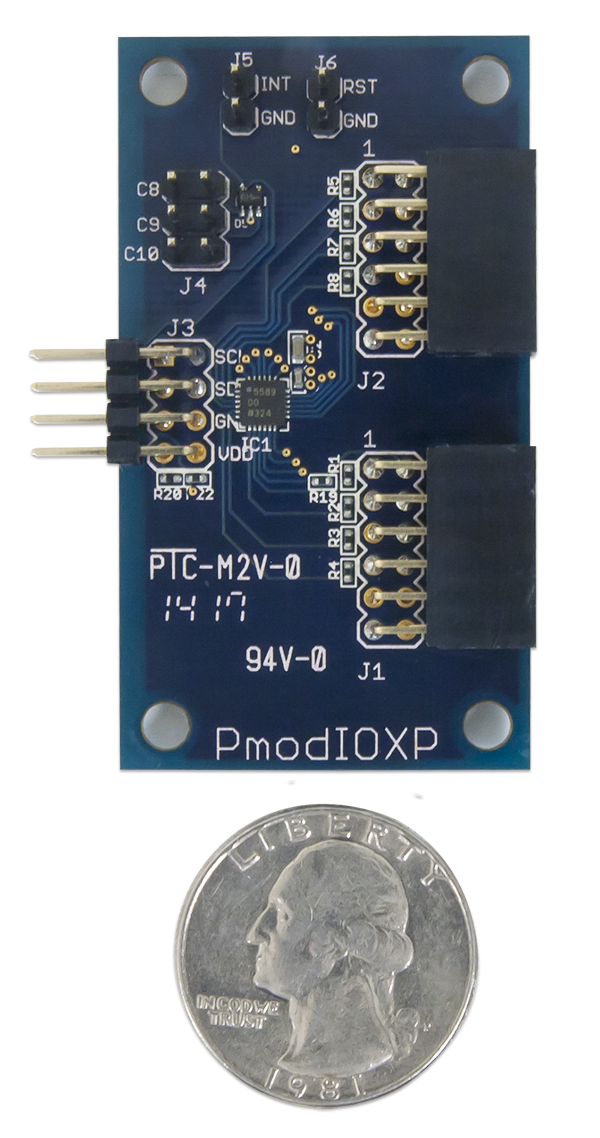

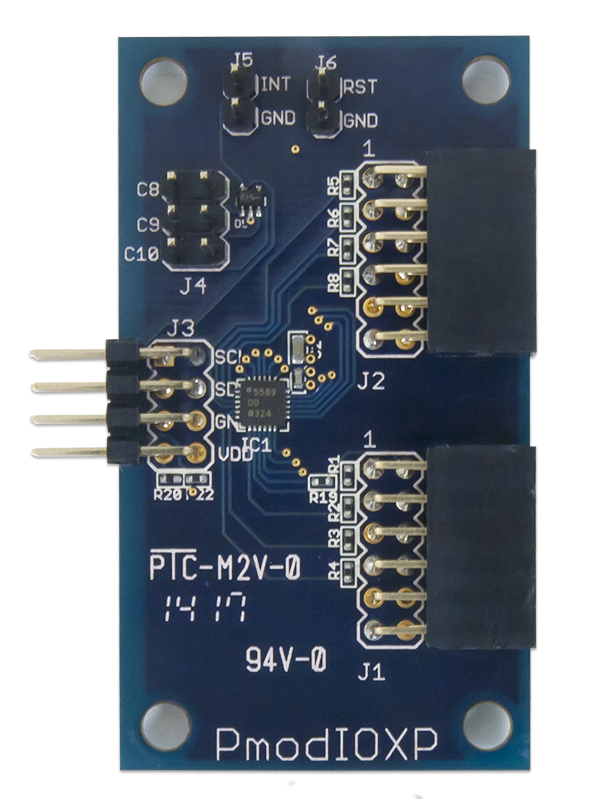

Digilent Pmod IOXP (Revision A)是一个输入/输出扩展模块，能够提供多达19个额外的IO引脚。
下载本参考手册
特性
-
通过I²C接口进行通信
-
16元素FIFO事件记录
-
19可配置的I / o
-
内置键盘解码矩阵高达11×8
-
PWM发生器
-
排水明沟中断输出
-
两个可编程逻辑块
-
在IOs消除抖动
功能描述
Pmod IOXP利用了Analog Devices的ADP5589。通过使用I²C，用户可以将所需的两个I/O引脚扩展到可用I/O数量的近10倍。
与Pmod接口
Pmod IOXP通过我²C协议．通过发送7位的从地址0110100和一个读写位(1/0)，用户可以读或写到一个特定的寄存器来配置Pmod以允许中断或读取状态GPIO别针。
引出线描述表
| :头J3 | 头j - 1 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 销 | 信号 | 描述 | 销 | 信号 | 描述 | 销 | 信号 | 描述 | |
| 1和5 | sci | 串行时钟 | 1 | R0 | GPIO 1或行0为键盘模式 | 7 | C0 | GPIO 9或列0为键盘模式 | |
| 2和6 | SDA | 串行数据 | 2 | R1 | GPIO 2或第一行为键盘模式 | 8 | C1 | GPIO 10或列1为键盘模式 | |
| 3和7 | 接地 | 地面电源 | 3. | R2 | GPIO 3或第2行为键盘模式 | 9 | C2 | GPIO 11或列2为键盘模式 | |
| 4和8 | VCC | 电源(3.3 v) | 4 | R3 | GPIO 4或第三行键盘模式 | 10 | C3 | GPIO 12或列3键盘模式 | |
| 5 | 接地 | 地面电源 | 11 | 接地 | 地面电源 | ||||
| 6 | VCC | 积极的电源 | 12 | VCC | 积极的电源 | ||||
| 头阁下 | 头J2 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 销 | 信号 | 描述 | 销 | 信号 | 描述 | 销 | 信号 | 描述 | |
| 1 | C8 | GPIO17或列8为键盘模式 | 1 | R4 | GPIO 5或第4行为键盘模式 | 7 | C4 | GPIO 13或列4为键盘模式 | |
| 3. | 制备过程 | GPIO第18栏或第9栏为键盘模式 | 2 | R5 | GPIO 6或第5行键盘模式 | 8 | C5 | GPIO 14或列5为键盘模式 | |
| 5 | 10大 | GPIO第19列或第10列为键盘模式 | 3. | R6 | GPIO 7或第6行键盘模式 | 9 | C6 | GPIO 15或列6键盘模式 | |
| 2, 4, 6 | 接地 | 地面电源 | 4 | R7 | GPIO 8或第7行为键盘模式 | 10 | C7 | GPIO 16或列7为键盘模式 | |
| 5 | 接地 | 地面电源 | 11 | 接地 | 地面电源 | ||||
| 6 | VCC | 积极的电源 | 12 | VCC | 积极的电源 | ||||
| 头J5 | 卫星头 | |||||
|---|---|---|---|---|---|---|
| 销 | 信号 | 描述 | 销 | 信号 | 描述 | |
| 1 | ～INT | 主动低中断输出 | 1 | ~ RST | 主动低复位输入 | |
| 2 | 接地 | 地面电源 | 2 | 接地 | 地面电源 | |
任何外部电源应用到Pmod IOXP必须在1.65V和3.6V以内;建议Pmod工作在3.3V。
物理维度
销头上的销间隔为100密。PCB是1.3英寸长在平行于引脚头的引脚和2.3英寸长在垂直于引脚头的侧面。
额外的信息
Pmod IOXP的原理图是可用的在这里．关于I/O扩展模块的其他信息，包括通信模式和芯片的具体时间可以通过查看其数据表找到在这里．
有关如何使用Pmod IOXP的更详细信息，可以通过查看我们的用户指南．可以找到演示如何从Pmod IOXP获取信息的示例代码在这里．
如果您对Pmod IOXP有任何问题或意见，请随时将它们发布在适当的部分(“附加板”)Digilent论坛．
