Pmod ISNS20

买 参考手册 技术支持
Pmod ISNS20
20一个电流传感器
特性
  • 高精度电流传感器
  • 测量电流与120Hz/20kHz/80kHz跳线选择
  • ±20A直流或交流输入
  • 精确到±2%以内
  • 12位ADC
  • 带SPI接口的6针Pmod端口
应用程序
  • 电流测量
  • 电力计量
  • 闭环电流控制
  • 过电流保护
电
公共汽车
SPI
规范版本
1.2.0
逻辑电平
3.3 v
物理
宽度
1.3英寸(3.30厘米)
长度
0.80英寸(2.03厘米)
文档
主要集成电路
ACS722，ADCS7476
参考手册
Pmod ISNS20参考手册
示意图
j - 1引出线
销1
CS
销2
数控
销3
味噌
销4
CLK
销5
接地
销6
VCC

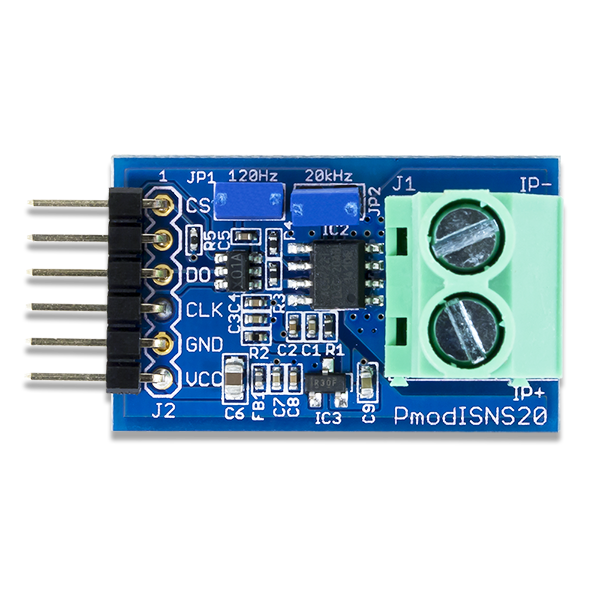

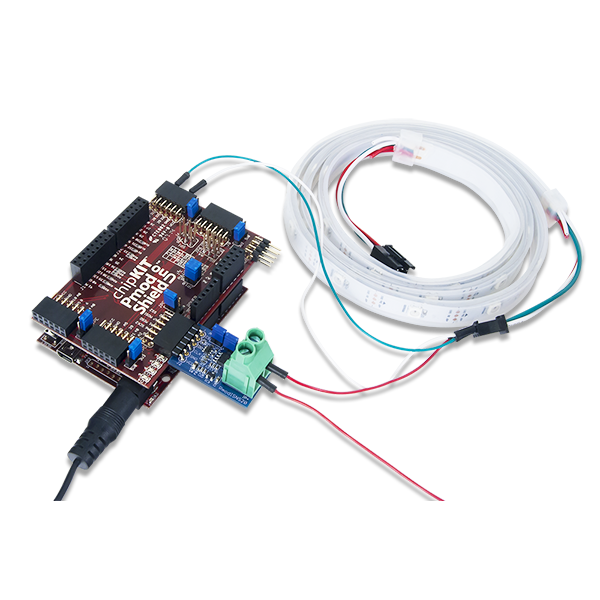

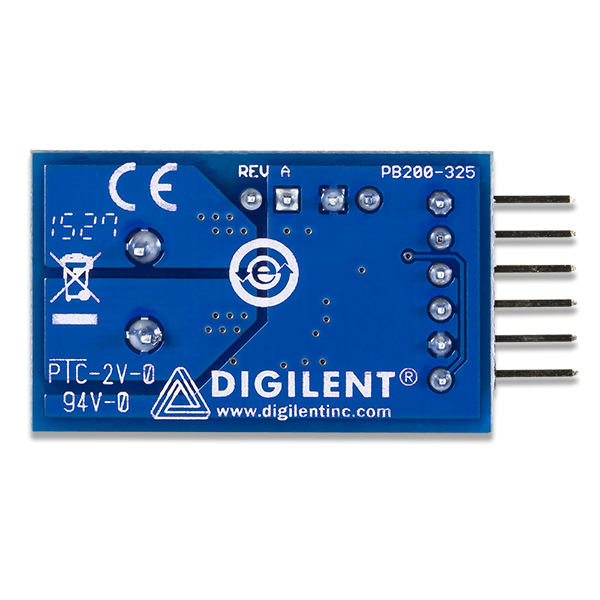

Digilent Pmod ISNS20 (Revision A)是一个带有数字SPI接口的小电流检测模块。该电路板结合了Allegro ACS722霍尔效应电流传感器和来自德州仪器的12位模数转换器。Pmod ISNS20是快速，准确，易于使用的各种应用。



教程

示例项目

微处理器
可编程逻辑

额外的资源

  • 规范版本1.2.0:PDF
，，，，，，
