PMOD JSTK2.

买 参考手册 技术支援
PMOD JSTK2.
2轴操纵杆
特征
  • 工厂校准双轴电阻操纵杆
  • 中心操纵杆按钮
  • 触发式按钮
  • 24位RGB引领
  • 带SPI接口的6针PMOD连接器
电气
公共汽车
spi.
规格版本
1.2.0
逻辑级别
3.3V.
身体的
宽度
1.8英寸（4.57厘米）
长度
0.94英寸（2.38厘米）
设计资源
双操纵杆.stl.stl.
单个操纵杆.stl.stl.

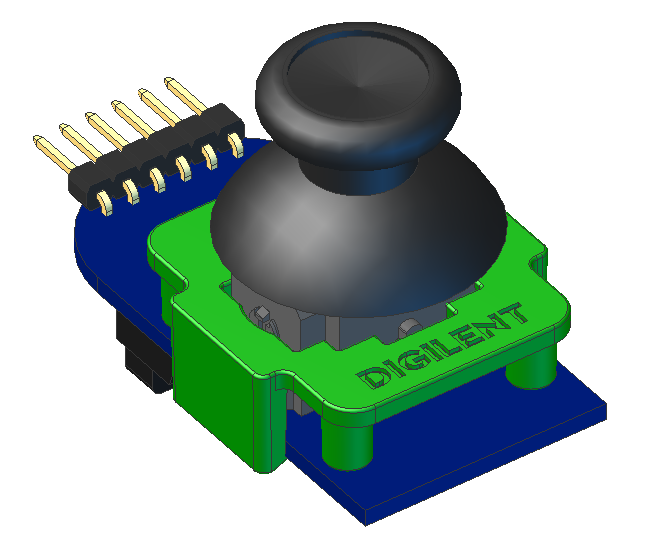

3D CAD模型
文件
主要IC.
PIC16F1618
参考手册
PMOD JSTK2参考手册
原理图
J1引脚声
销1
CS
销2
莫斯利
PIN 3.
味噌
PIN 4.
s
销5.
GND.
销6.
vcc.

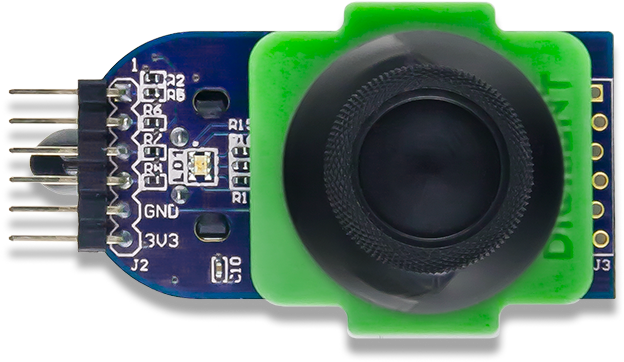

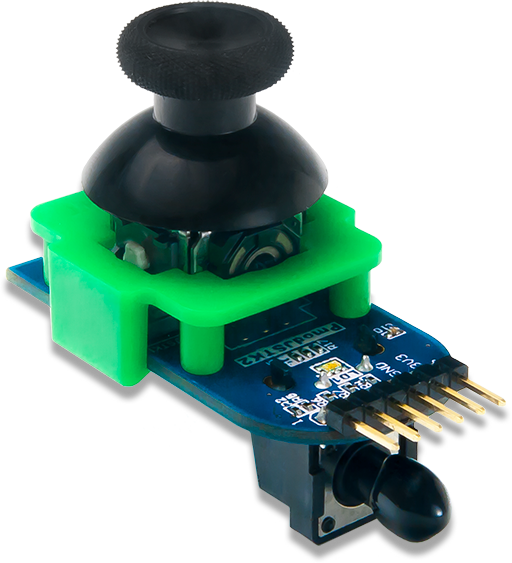

Digilent PMOD JSTK2（修订版C）是一个通用的用户输入设备，可以轻松地结合到各种项目中。在中心按钮上有一个双轴操纵杆，触发按钮和可编程RGB引领能够24位颜色。



教程

示例项目

微处理器

可编程逻辑

额外资源
