PMOD KYPD.
16键键盘
特征
  • 16瞬间按钮
  • 可以检测同时按钮按下
  • 孤立的行和列
  • 12针PMOD端口GPIO.界面
电气
公共汽车
GPIO.
规格版本
1.2.0
逻辑级别
3.3V.
身体的
宽度
3.4 in（8.64厘米）
长度
2.7 in（6.86厘米）
设计资源
弗里丁的部分
文件
参考手册
PMODKYPD参考手册
原理图
3D CAD文件
J1引脚声
销1
COL4.
销2
COL3.
PIN 3.
COL2.
PIN 4.
COL1.
销5.
GND.
销6.
vcc.
PIN 7.
Row4.
销8.
row3.
销9.
卷
销10.
Row1.
销11.
GND.
销12.
vcc.

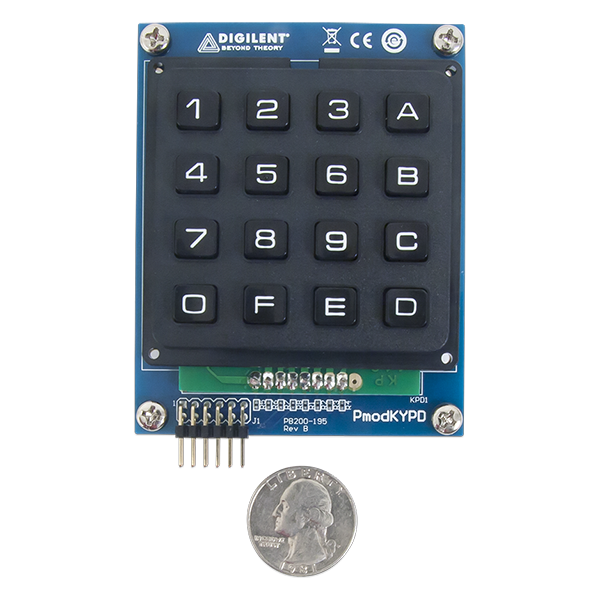

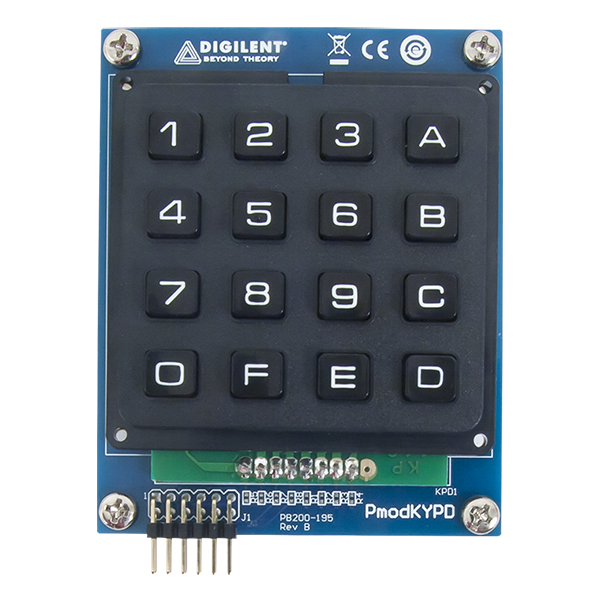

Digilent.PMODKYPD.（修订b）是一个16键键盘，为用户提供巨大的可配置性。



教程

示例项目

微处理器
可编程逻辑

额外资源

  • 规格版本1.2.0：PDF.
