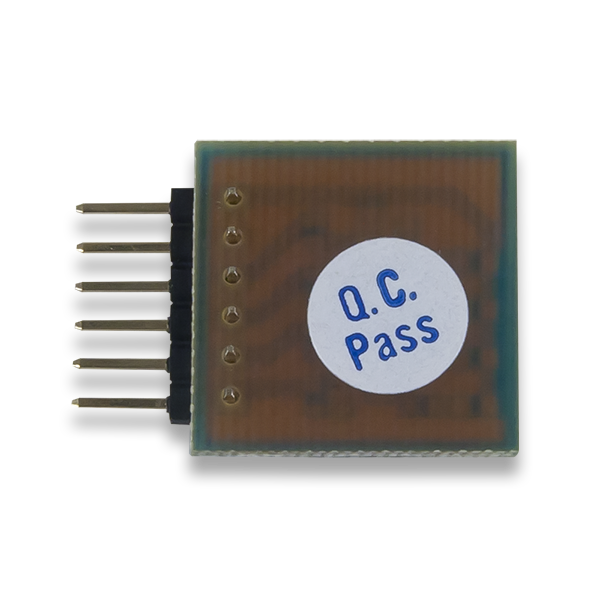

Pmod领导
四个高亮度发光二极管
特性
  • 4个高亮度的红色led
  • 清晰可见的逻辑电平指示器
  • 要求驱动电流< 1ma
  • 6针Pmod连接器GPIO接口
电
公共汽车
GPIO
规范版本
1.2.0
逻辑电平
3.3 v
物理
宽度
0.8英寸(2.03厘米)
长度
0.80英寸(2.03厘米)
设计资源
坏的部分
文档
参考手册
Pmod LED参考手册
示意图
j - 1引出线
销1
LD0
销2
LD1
销3
LD2
销4
LD3
销5
接地
销6
VCC

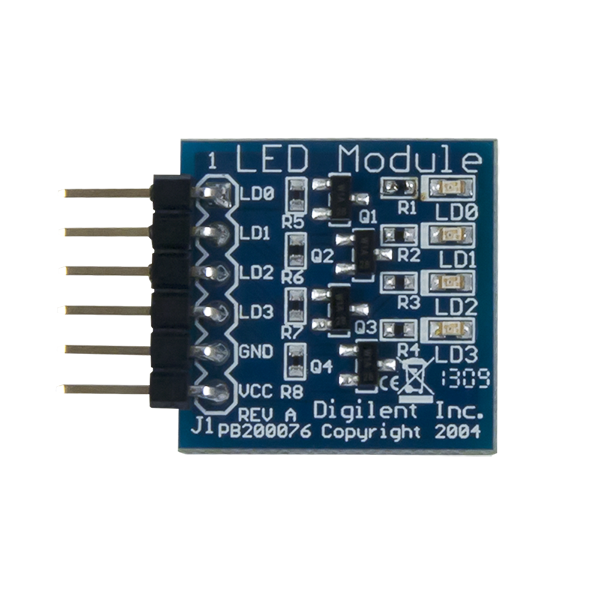

的Digilent Pmod领导(修订A)包含4个个人用户led，通过逻辑级晶体管驱动。



教程

示例项目

微处理器
可编程逻辑

额外的资源

  • 规范版本1.2.0:PDF
，，，，，，
