Pmod LVLSHFT
逻辑电平位移器
特性
- 数字逻辑电平转换器
- 在两个用户提供的电压水平之间转换逻辑信号
- 2×7 JTAG头
- 8个微型开关指示逻辑电平转换
- 电压范围在1.8V至5.5V之间
- 12针Pmod端口与GPIO接口
- 遵循DigilentPmod接口规范

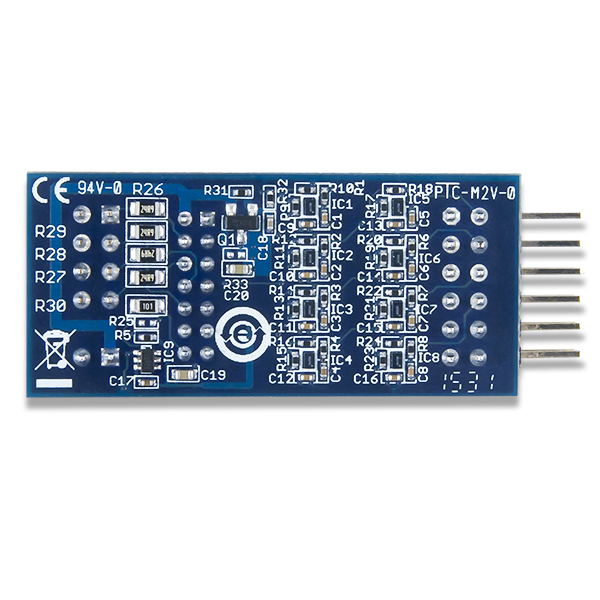

物理
宽度
1.75英寸(4.45厘米)
长度
0.80英寸(2.03厘米)
设计资源
3 d CAD文件
j - 1引出线
销1
AIO1 /经颅磁刺激
销2
AIO2 / TDI
销3
AIO3 / TDO
销4
AIO4 / TCK
销5
接地
销6
VCCA
销7
AIO5
销8
AIO6
销9
AIO7
销10
AIO8
销11
接地
销12
VCCA
J2引出线
销1
接地
销2
VCCB
销3
接地
销4
BIO1 /经颅磁刺激
销5
接地
销6
BIO4 / TCK
销7
接地
销8
BIO3 / TDO
销9
接地
销10
生物圈二号/ TDI
销11
接地
销12
数控
销13
接地
销14
SRST
J3引出线
销1
BIO1 /经颅磁刺激
销2
BIO5 / SRST
销3
生物圈二号/ TDI
销4
BIO6
销5
BIO3 / TDO
销6
BIO7
销7
BIO4 / TCK
销8
BIO8
阁下引出线
销1
VCCB
销2
接地
Digilent Pmod LVLSHFT (Revision B)是一种数字逻辑电平移位器。这个模块是理想的用户谁想提供逻辑信号遵循3.3V CMOS标准，但有一个替代的逻辑电平输出，用于其他应用程序，如JTAG编程。
