Pmod MAXSONAR
Maxbotix超声波测距仪
特性
  • 超声波测距仪，有效探测范围为6英寸- 255英寸(15厘米- 648厘米)
  • 检测对象距离1.0英寸(2.54厘米)分辨率高达20英尺远
  • 连续测量(自由运行)操作
  • 发送范围数据的三种选择:UART，模拟和PWM
  • 6针Pmod端口与UART接口
电
公共汽车
UART，GPIO
规范版本
1.2.0
逻辑电平
3.3 v

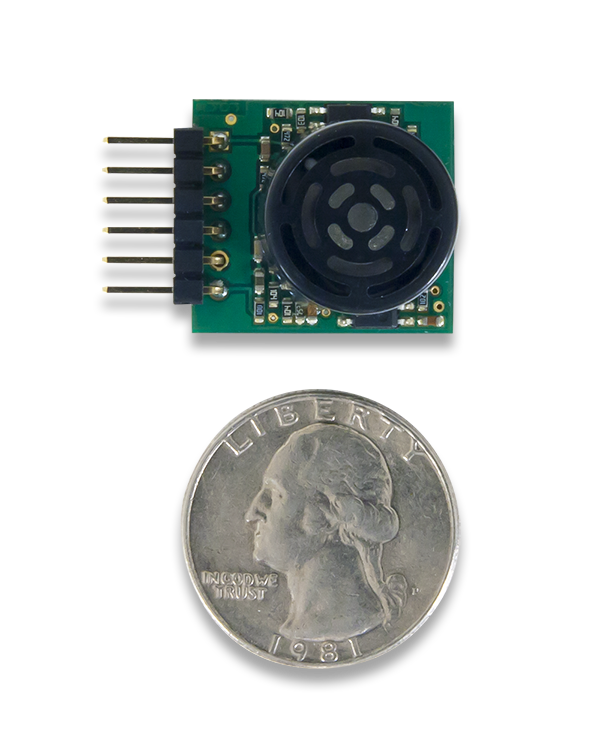

物理
宽度
0.9英寸(2.28厘米)
长度
0.80英寸(2.03厘米)
文档
主要集成电路
MaxBotix LV-MaxSonar-EZ1
参考手册
Pmod MAXSONAR参考手册

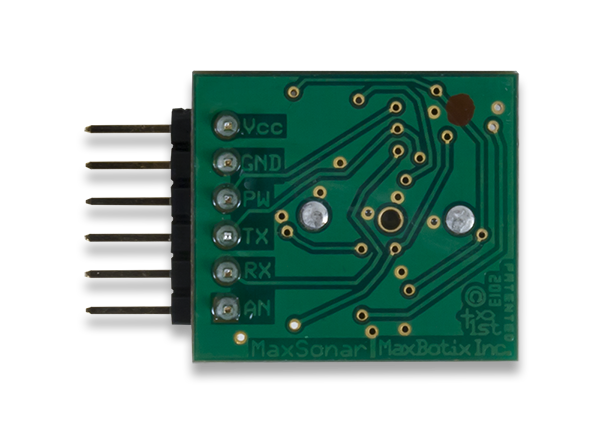

j - 1引出线
销1
一个
销2
处方
销3
TX
销4
脉宽调制
销5
接地
销6
VCC

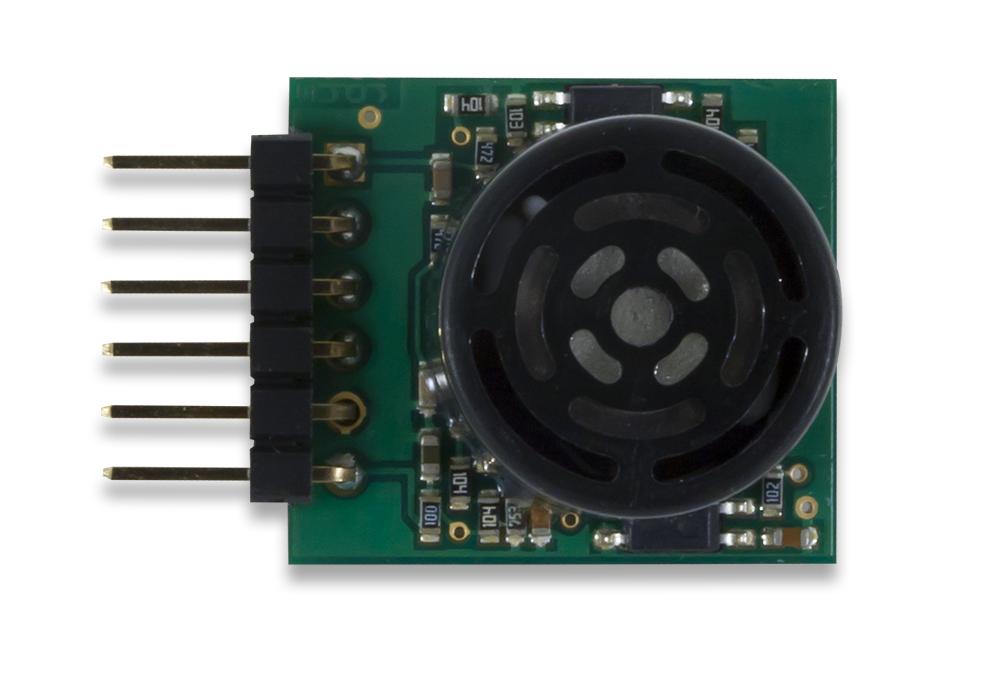

Digilent Pmod MAXSONAR(修订版A)是一款分辨率为1英寸至255英寸的超声波测距仪。



教程

示例项目

微处理器
可编程逻辑

额外的资源

  • 规范版本1.2.0:PDF
，，，，，，，
